Isolateur à guide d’ondes WR-62 pour systèmes RF et micro-ondes en bande Ku
L’isolateur à guide d’ondes 12–18GHz de HzBeat est conçu pour les systèmes RF en bande Ku utilisant l’interface standard de guide d’ondes WR-62 / WG-18.
Avec une perte d’insertion maximale de 0.3 dB, une isolation minimale de 20 dB et un VSWR maximal de 1.25, il assure une suppression stable de la puissance réfléchie et une protection efficace des front-ends dans les systèmes à guide d’ondes.
Le composant offre une puissance admissible de 300W CW / 100W en puissance inverse, un format de 97.4 × 38 × 33.3 mm, ainsi que des positions de ports et des dimensions personnalisables selon les exigences du projet.
Couverture bande Ku 12–18GHz : couvre toute la plage de la bande Ku pour les radars, les communications par satellite, les liaisons micro-ondes et les systèmes front-end RF.
Interface WR-62 / WG-18 : conçue avec une interface standard de guide d’ondes pour faciliter l’intégration dans les modules et systèmes en bande Ku.
Faible perte d’insertion : la perte d’insertion maximale de 0.3 dB aide à réduire la perte de transmission et à maintenir l’efficacité de la chaîne RF.
Isolation minimale de 20 dB : aide à supprimer la puissance réfléchie et à protéger les composants RF en amont dans les trajets à guide d’ondes en bande Ku.
300W CW / 100W RP : prend en charge une puissance de 300W CW et une puissance inverse de 100W pour les applications à guide d’ondes exigeantes.
Conception mécanique personnalisable : les positions des ports, les dimensions du produit et les détails de montage peuvent être évalués selon les exigences du système.
Applications typiques
Systèmes de communication par satellite en bande Ku
Protection des front-ends d’émetteurs et de récepteurs radar
Routage de signaux RF à guide d’ondes et suppression de la puissance réfléchie
Liaisons de communication micro-ondes
Équipements de test et de mesure pour systèmes en bande Ku
Modules à guide d’ondes haute puissance et assemblages RF
Systèmes personnalisés nécessitant une intégration à guide d’ondes WR-62 / WG-18

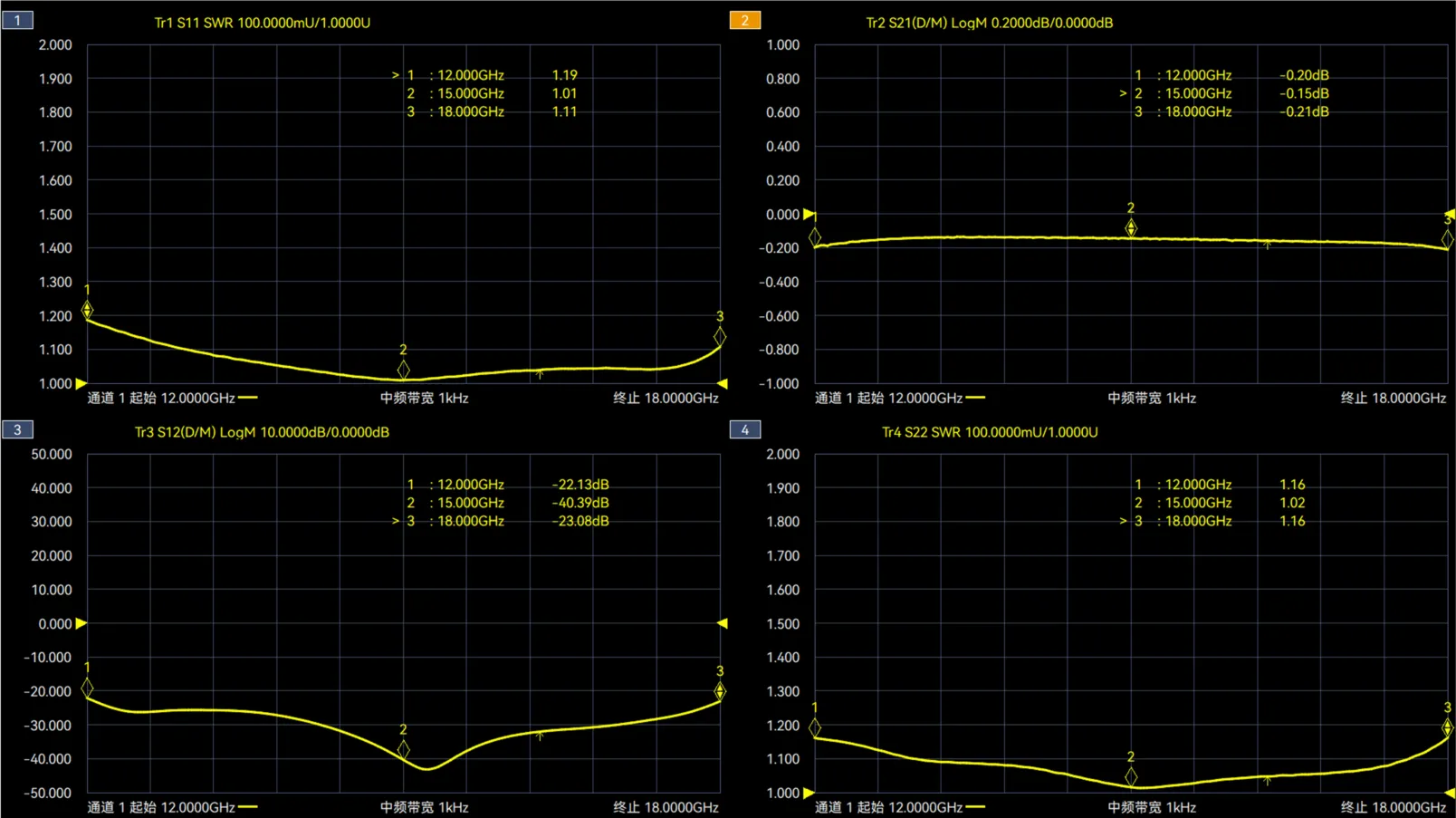

Tableau des performances électriques et apparence du produit
Isolateur à guide d’ondes WR-62 12~18GHz en bande Ku
HzBeat est un fabricant majeur de composants RF spécialisé dans les circulateurs et isolateurs RF. Fournisseur mondial de circulateurs et isolateurs RF (20 MHz-200 GHz), nous proposons des solutions microruban, drop-in, coaxiales et à guide d'ondes pour les systèmes de communication, le radar, le satellite et l'imagerie médicale.
Pour une documentation technique détaillée, des demandes d'échantillons ou des besoins de personnalisation, n'hésitez pas à nous contacter. Nous répondons sous 24 heures afin de vous fournir une solution précise pour votre conception.
Guide de personnalisation et de sélection
Bande de fonctionnement :Vérifiez qu'elle couvre toutes les fréquences requises par votre système.
Capacité de tenue en puissance :Sélectionnez le produit selon la puissance d'émission de votre système (moyenne et crête), avec une marge suffisante.
Exigences de performance :Définissez les exigences de perte d'insertion, d'isolation et de ROS/perte de retour.
Conditions environnementales :Tenez compte de la température de fonctionnement, des vibrations, de l'humidité, etc.
Coût et livraison :Équilibrez le coût et le calendrier du projet tout en respectant les exigences de performance.
Pourquoi choisir notre produit
Expertise technique approfondie :Nous avons plus de 18 ans d'expérience en R&D dans les matériaux ferrites et le magnétisme micro-ondes.
Lignes de production entièrement automatisées :Elles garantissent une qualité constante et une fiabilité élevée pour chaque unité.
Support applicatif professionnel :Notre équipe d'ingénierie fournit rapidement des services de sélection technique, de personnalisation et d'analyse des défaillances.
Prix compétitifs et délais maîtrisés :Les économies d'échelle issues de la production de masse nous permettent de répondre rapidement à vos commandes.
Indiquez la bande de fréquences, les objectifs de perte d'insertion/isolation/ROS, le niveau de puissance et le calendrier ; nous choisirons la meilleure topologie et fournirons les paramètres S. Nous vous contacterons sous 24 heures.
