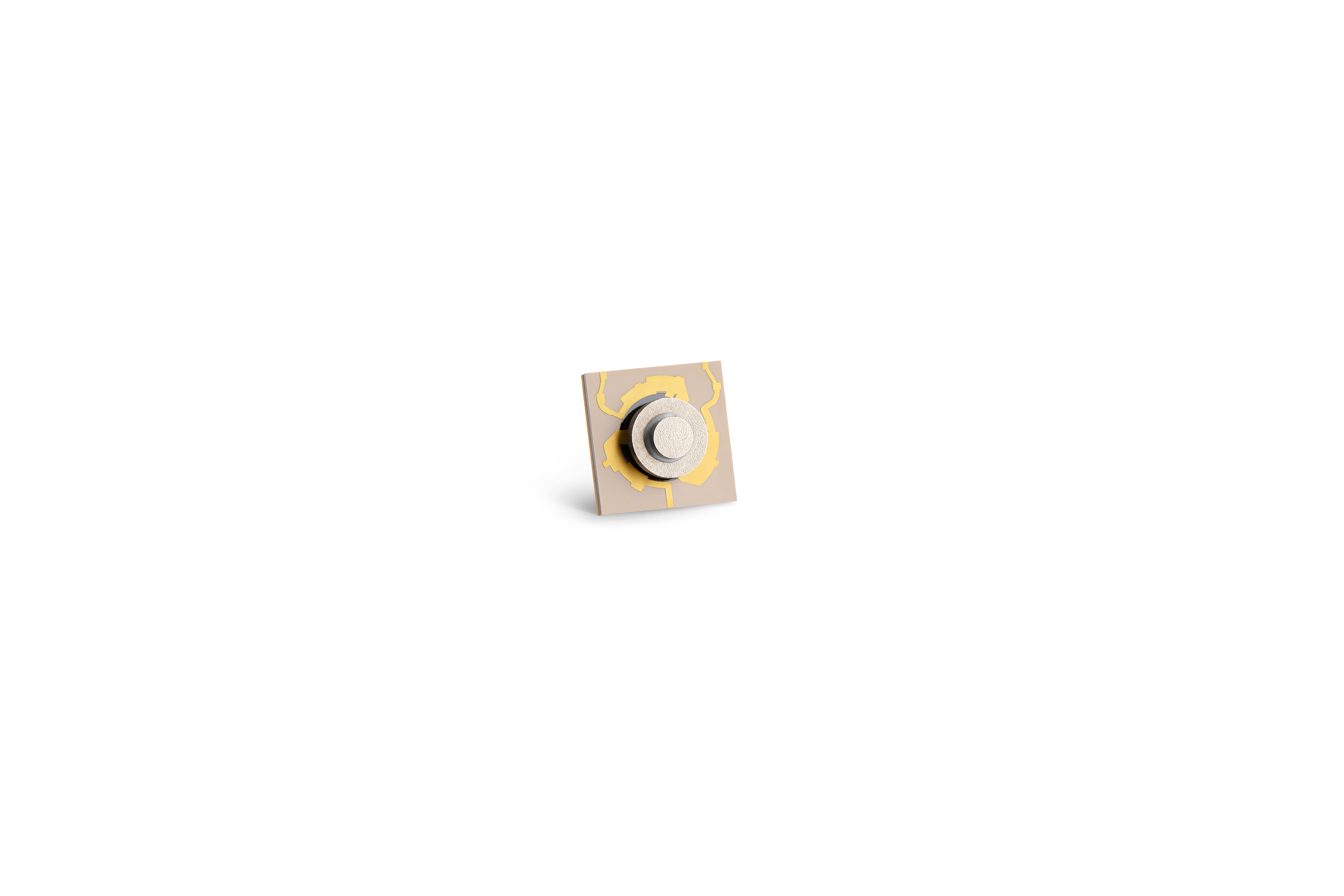

Circulateur micro-ruban 6.0–18.0GHz en bandes C/X/Ku
Circulateur micro-ruban compact large bande pour systèmes RF en bandes C, X et Ku
Le circulateur micro-ruban 6.0–18.0GHz de HzBeat est conçu pour le routage de signaux RF large bande sur les bandes C, X et Ku.
Avec un format compact de 7.0 × 7.0 mm, il convient aux modules front-end RF haute densité où l’espace PCB est limité.
Le composant offre une couverture pleine bande, des options de sens horaire/antihoraire et des performances stables dans des conditions de fonctionnement de –55°C à +85°C.
Couverture large bande 6.0–18.0GHz : couvre les bandes C, X et Ku pour les modules RF large bande et les systèmes micro-ondes multibandes.
Structure micro-ruban compacte : le format 7.0 × 7.0 mm prend en charge l’intégration PCB haute densité et les conceptions front-end RF compactes.
Faible perte d’insertion : la perte d’insertion maximale de 1.2 dB aide à réduire la perte de puissance du système sur toute la bande de fonctionnement.
Isolation stable des ports : l’isolation minimale de 11 dB prend en charge le routage du signal et la protection entre les ports dans les conceptions large bande.
Options CW/CCW : des versions à sens horaire et antihoraire sont disponibles pour une conception RF plus flexible.
Large plage de température : conçu pour des environnements de fonctionnement de –55°C à +85°C dans les applications RF exigeantes.
Applications typiques
Modules front-end RF large bande
Systèmes radar et à réseau phasé
Systèmes de guerre électronique et de routage de signaux
Liaisons de communication satellite et micro-ondes
Équipements de test et de mesure
Modules émetteurs et récepteurs compacts en bandes C/X/Ku

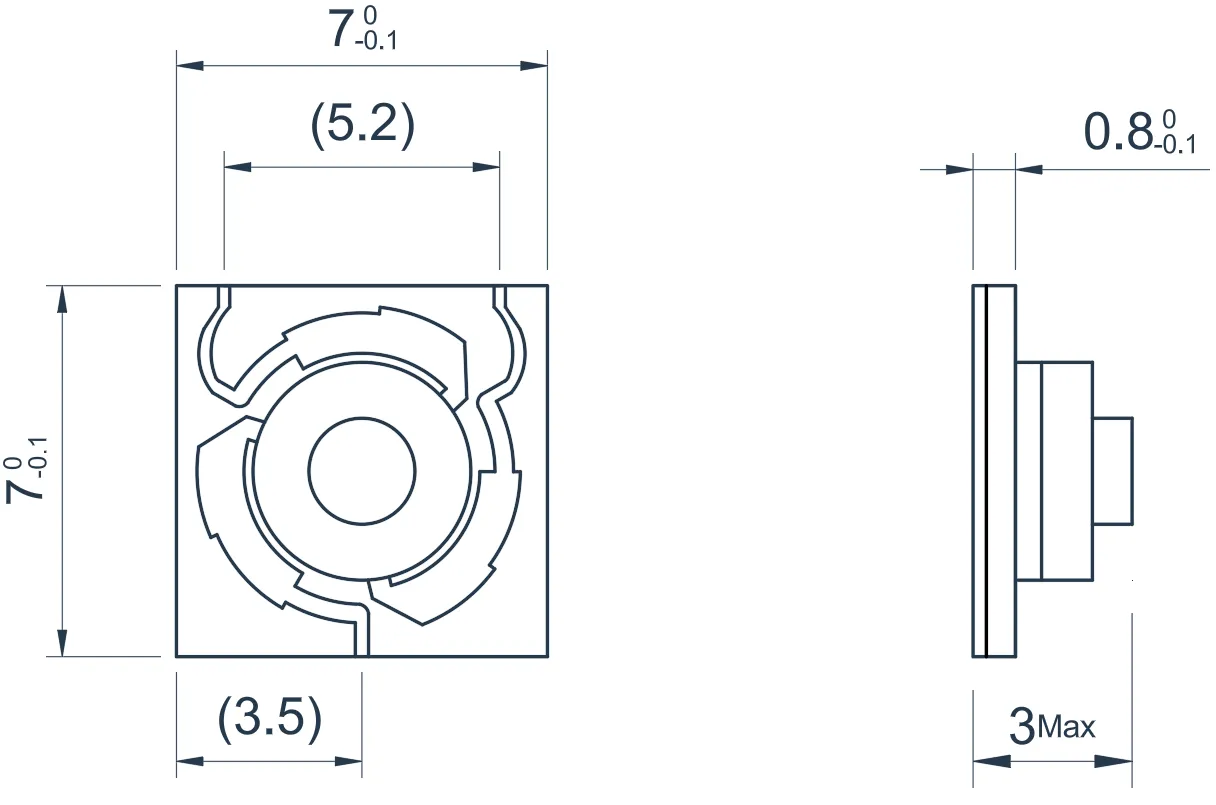

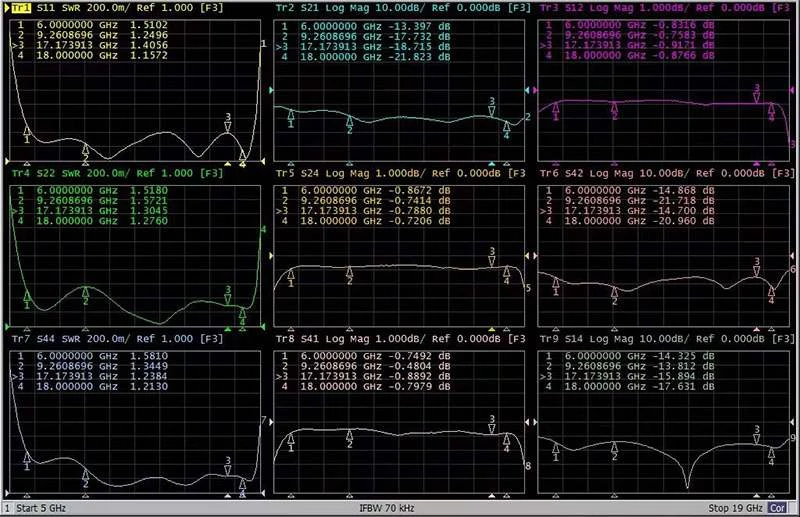

Tableau des performances électriques et apparence du produit
Circulateur micro-ruban à jonction en Y 6.0~18.0GHz
HzBeat est un fabricant majeur de composants RF spécialisé dans les circulateurs et isolateurs RF. Fournisseur mondial de circulateurs et isolateurs RF (20 MHz-200 GHz), nous proposons des solutions microruban, drop-in, coaxiales et à guide d'ondes pour les systèmes de communication, le radar, le satellite et l'imagerie médicale.
Pour une documentation technique détaillée, des demandes d'échantillons ou des besoins de personnalisation, n'hésitez pas à nous contacter. Nous répondons sous 24 heures afin de vous fournir une solution précise pour votre conception.
Guide de personnalisation et de sélection
Bande de fonctionnement :Vérifiez qu'elle couvre toutes les fréquences requises par votre système.
Capacité de tenue en puissance :Sélectionnez le produit selon la puissance d'émission de votre système (moyenne et crête), avec une marge suffisante.
Exigences de performance :Définissez les exigences de perte d'insertion, d'isolation et de ROS/perte de retour.
Conditions environnementales :Tenez compte de la température de fonctionnement, des vibrations, de l'humidité, etc.
Coût et livraison :Équilibrez le coût et le calendrier du projet tout en respectant les exigences de performance.
Pourquoi choisir notre produit
Expertise technique approfondie :Nous avons plus de 18 ans d'expérience en R&D dans les matériaux ferrites et le magnétisme micro-ondes.
Lignes de production entièrement automatisées :Elles garantissent une qualité constante et une fiabilité élevée pour chaque unité.
Support applicatif professionnel :Notre équipe d'ingénierie fournit rapidement des services de sélection technique, de personnalisation et d'analyse des défaillances.
Prix compétitifs et délais maîtrisés :Les économies d'échelle issues de la production de masse nous permettent de répondre rapidement à vos commandes.
Indiquez la bande de fréquences, les objectifs de perte d'insertion/isolation/ROS, le niveau de puissance et le calendrier ; nous choisirons la meilleure topologie et fournirons les paramètres S. Nous vous contacterons sous 24 heures.
