S 밴드 2.9–3.3GHz 드롭인 아이솔레이터
S 밴드 RF 프런트엔드 보호용 소형 100W 드롭인 아이솔레이터
- HzBeat 2.9–3.3GHz 드롭인 아이솔레이터는 낮은 삽입 손실, 안정적인 격리도 및 소형 기계적 통합이 필요한 S 밴드 RF 시스템을 위해 설계되었습니다.
- 100W CW 전력 처리 능력과 12.7×12.7×8 mm 패키지를 갖추고 있어 RF 프런트엔드 모듈, 송신 체인 및 소형 마이크로파 어셈블리에 적합합니다.
- 이 제품은 최대 삽입 손실 0.35 dB, 최소 격리도 20 dB, 최대 VSWR 1.25 및 시계 방향 동작을 제공하여 안정적인 S 밴드 신호 보호를 지원합니다.
주요 특징 및 장점
- S 밴드 2.9–3.3GHz 지원: S 밴드 RF 모듈, 레이더 서브시스템, 마이크로파 통신 링크 및 송신기 보호 회로에 최적화되었습니다.
- 100W CW 전력 처리 능력: 일반적인 마이크로스트립급 아이솔레이터 솔루션보다 더 높은 전력 처리 능력이 필요한 RF 경로에 적합합니다.
- 낮은 삽입 손실: 최대 삽입 손실 0.35 dB로 전력 손실을 줄이고 전체 RF 체인 효율을 향상시키는 데 도움이 됩니다.
- 20 dB 격리도: 최소 20 dB 격리도로 반사 전력을 억제하고 상위 RF 부품을 보호하는 데 도움이 됩니다.
- 소형 드롭인 패키지: 12.7×12.7×8 mm 외형으로 실용적인 전력 처리 능력을 유지하면서 소형 모듈 통합을 지원합니다.
- 넓은 동작 온도 범위: 고요구 RF 및 마이크로파 응용 환경에서 –55°C~+85°C 동작을 위해 설계되었습니다.
대표 적용 분야
- S 밴드 RF 프런트엔드 모듈
- 레이더 송신기 및 수신기 보호 회로
- 전력 증폭기 출력 보호
- 마이크로파 통신 장비
- 위상 배열 및 능동 안테나 시스템
- 테스트 및 계측 장비
- 100W CW 전력 처리 능력이 필요한 소형 RF 시스템

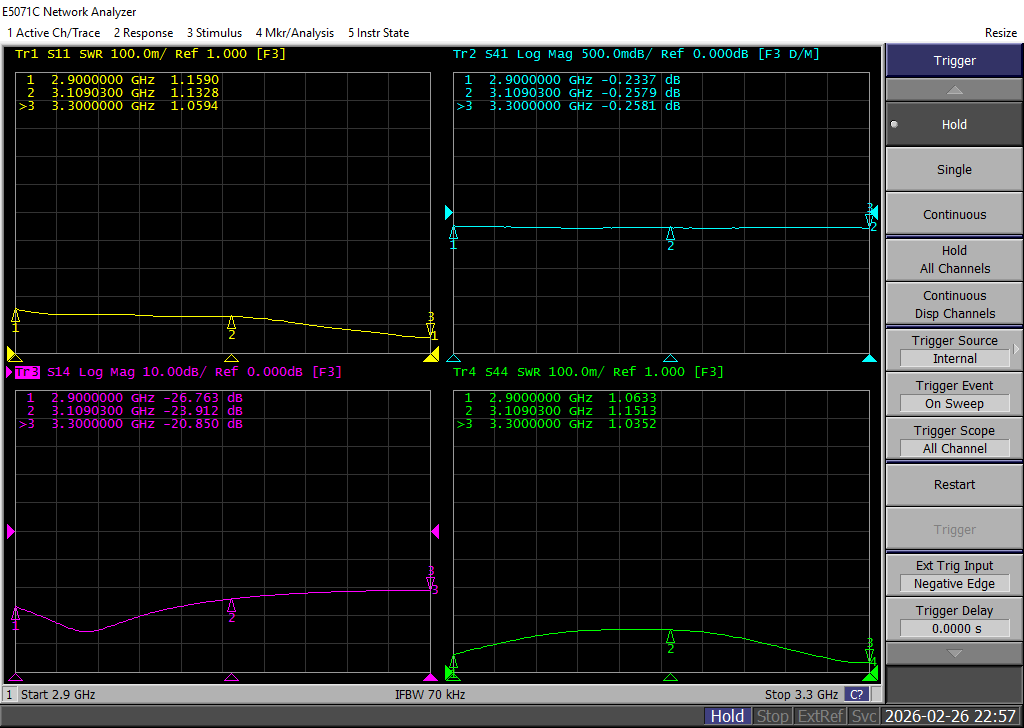

전기적 성능표 및 제품 외관
2.9~3.3GHz S 밴드 드롭인 아이솔레이터
모델
주파수 (GHz)
최대 대역폭
최대 삽입 손실 (dB)
최소 격리도 (dB)
최대 VSWR
동작 온도 (°C)
피크/CW 전력 (W)
크기 (mm)
방향
HDITC29T33G⬇
2.9~3.3
Full
0.35
20.0
1.25
-55~+85°C
500/100
12.7×12.7×8
Clockwise
HDITC29T33G⬇
HDITC29T33G⬇
HzBeat 소개
HzBeat는 RF 서큘레이터와 아이솔레이터를 전문으로 하는 선도적인 RF 부품 제조업체입니다. RF 서큘레이터와 아이솔레이터의 글로벌 공급업체로서 마이크로스트립, 드롭인, 동축, 도파관 솔루션을 제공하며, 통신 시스템, 레이더, 위성, 의료 영상 분야에 폭넓게 대응합니다.
상세 기술 문서, 샘플 요청 또는 맞춤 제작이 필요하시면 언제든지 문의해 주세요. 24시간 이내에 회신하여 설계에 적합한 정확한 솔루션을 제공해 드립니다.
맞춤화 및 선정 가이드
- 동작 대역:시스템에 필요한 모든 주파수를 포함하는지 확인하세요.
- 전력 처리 용량:시스템의 송신 전력(평균 및 피크)을 기준으로 여유를 고려해 선택하세요.
- 성능 요구사항:삽입 손실, 격리도, VSWR/반사 손실에 대한 구체적인 요구사항을 정하세요.
- 환경 조건:동작 온도 범위, 진동, 습도 등을 고려하세요.
- 비용 및 납기:성능 요구를 충족하면서 비용과 프로젝트 일정을 균형 있게 고려하세요.
당사 제품을 선택해야 하는 이유
- 깊이 있는 기술 전문성:당사는 페라이트 소재와 마이크로파 자성 분야에서 18년 이상의 연구개발 경험을 보유하고 있습니다.
- 완전 자동화 생산 라인:모든 제품에서 일관된 품질과 신뢰성을 보장합니다.
- 전문 응용 지원:당사 엔지니어링 팀은 신속한 기술 선정, 맞춤화, 고장 분석 서비스를 제공합니다.
- 경쟁력 있는 가격 및 납기:대량 생산의 규모의 경제를 바탕으로 고객 주문에 신속히 대응합니다.
관련 제품
궁금한 점이 있으시면 메시지로 문의해 주세요.
주파수 대역, 목표 IL/격리도/VSWR, 전력 수준, 일정 요구를 알려주시면 가장 적합한 토폴로지와 S-파라미터를 제안해 드립니다. 24시간 이내에 연락드리겠습니다.
