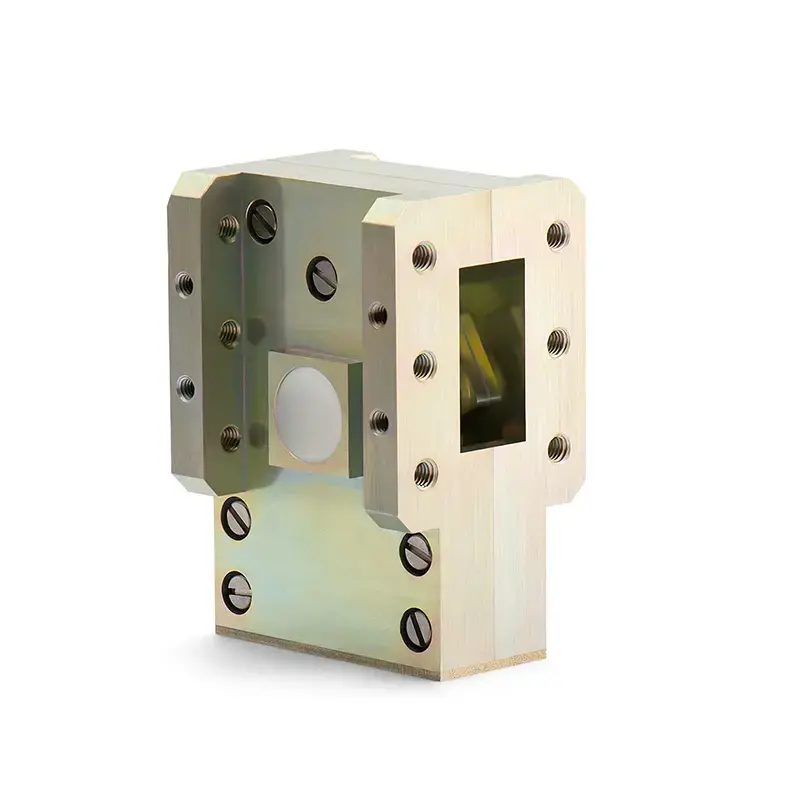

Bağlantı Tipi Dalga Kılavuzu İzolatör
Özel tasarım.
- Bağlantı Tipi Dalga Kılavuzu İzolatör, RF ve mikrodalga sistemlerinde kritik bir bileşendir; dalga kılavuzu iletim hattı içinde verimli sinyal izolasyonu ve koruma sağlamak üzere tasarlanmıştır.
Temel Özellikler ve Avantajlar
- Yüksek İzolasyon: Genellikle 20 dB ile 40 dB veya daha yüksek olup, ters sinyalleri çok etkili şekilde bastırır.
- Düşük Ekleme Kaybı: İleri yönde çok düşük kayıp sağlar, genellikle 0.1 dB ile 0.5 dB arasındadır ve sinyal iletim verimliliğini garanti eder.
- Yüksek Güç Taşıma Kapasitesi: Dalga kılavuzu yapısının kendisi yüksek güç seviyelerine dayanabilir, bu da onu yüksek güçlü uygulamalar için uygun hale getirir.
- Mükemmel Sıcaklık Kararlılığı: İyi tasarlanmış izolatörler, geniş bir sıcaklık aralığında kararlı performansı korur.
- Yüksek Güvenilirlik: Hareketli parça veya kırılgan eleman içermeyen pasif bir bileşen olarak son derece uzun kullanım ömrüne sahiptir.
- İyi VSWR: Genellikle düşük giriş ve çıkış Gerilim Duran Dalga Oranı sergiler, bu da sistemle iyi eşleşme sağladığını gösterir.
Tipik Uygulamalar
- Radar Sistemleri: Yüksek güçlü vericileri (örn. magnetronlar, TWT yükselteçleri) anten uyumsuzluğundan kaynaklanan yansıyan güce karşı korur.
- Uydu Haberleşmesi: Düşük gürültülü yükselteçleri ve frekans kaynaklarını korumak için yer istasyonlarında ve uydu yüklerinde kullanılır.
- Mikrodalga Röle Sistemleri: Uzun mesafeli iletimde sinyal kararlılığı ve sinyal-gürültü oranını sağlar.
- Test ve Ölçüm: Plastik kaynak, gıda işleme, kauçuk vulkanizasyonu vb. ekipmanlarda magnetronları korumak için kullanılır.
- Tıbbi Ekipmanlar: Pahalı sinyal kaynaklarını ve vektör ağ analizörlerini, test edilen cihazdan (DUT) gelen yansıyan güce karşı korur; frekans kararlılığını ve çıkış saflığını artırır.
- Endüstriyel Isıtma Sistemleri: Yüksek güçlü mikrodalga kaynaklarını korur.
Elektriksel Performans Tablosu ve Ürün Görünümü
WR-90 Bağlantı Tipi Dalga Kılavuzu İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR-90 (WG-16) standart dalga kılavuzu arayüzüyle tasarlanmış dalga kılavuzu izolatörleridir. Aşağıda bazı ürün örnekleri ve tipik teknik özellikler yer almaktadır. Port konumları ve ürün boyutları gereksinimlerinize göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWIT82T125G⬇
8.2~12.5
FULL
0.3
20
1.25
-55~+85
500/100
-
WR-62 Bağlantı Tipi Dalga Kılavuzu İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR-62 (WG-18) standart dalga kılavuzu arayüzüyle tasarlanmış dalga kılavuzu izolatörleridir. Aşağıda bazı ürün örnekleri ve tipik teknik özellikler yer almaktadır. Port konumları ve ürün boyutları gereksinimlerinize göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWIT120T180G⬇
12.0~18.0
FULL
0.3
20
1.25
-55~+85
300/100
-

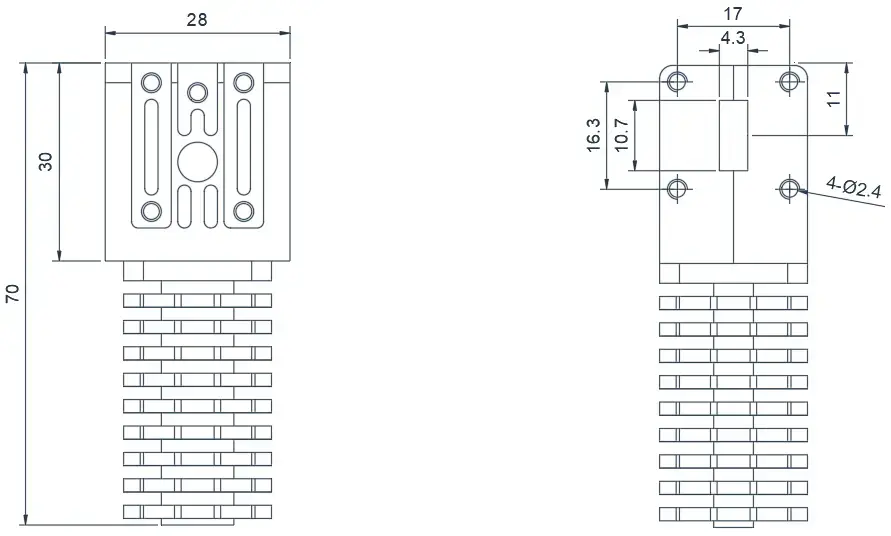

WR-42 Bağlantı Tipi Dalga Kılavuzu İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR-42 (WG-20) standart dalga kılavuzu arayüzüyle tasarlanmış dalga kılavuzu izolatörleridir. Aşağıda bazı ürün örnekleri ve tipik teknik özellikler yer almaktadır. Port konumları ve ürün boyutları gereksinimlerinize göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWIT180T265G⬇
18.0~26.5
FULL
0.3
20
1.2
-55~+85
200/100
-
WR-34 Bağlantı Tipi Dalga Kılavuzu İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR-34 (WG-21) standart dalga kılavuzu arayüzüyle tasarlanmış dalga kılavuzu izolatörleridir. Aşağıda bazı ürün örnekleri ve tipik teknik özellikler yer almaktadır. Port konumları ve ürün boyutları gereksinimlerinize göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWIT217T330G⬇
21.7~33.0
FULL
0.3
20
1.25
-55~+85
200/100
-

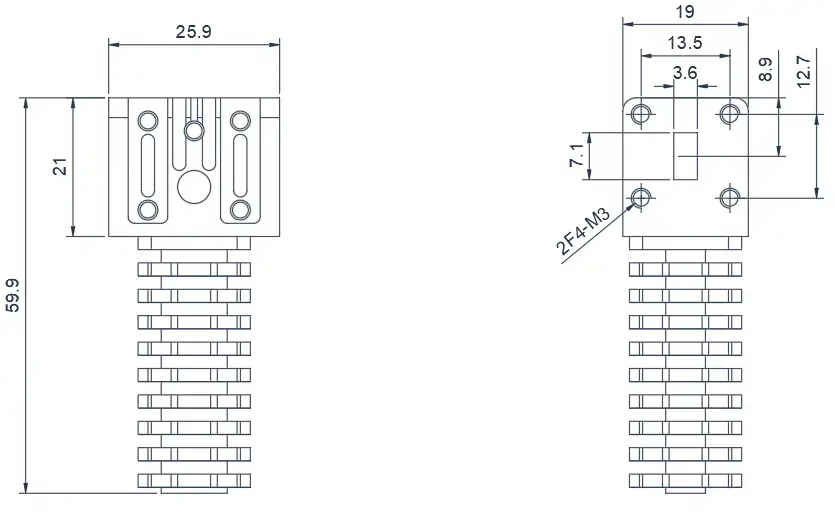

WR-28 Bağlantı Tipi Dalga Kılavuzu İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR-28 (WG-22) standart dalga kılavuzu arayüzüyle tasarlanmış dalga kılavuzu izolatörleridir. Aşağıda bazı ürün örnekleri ve tipik teknik özellikler yer almaktadır. Port konumları ve ürün boyutları gereksinimlerinize göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWIT265T400G⬇
26.5~40.0
FULL
0.4
18
1.35
-55~+85
100/100
-

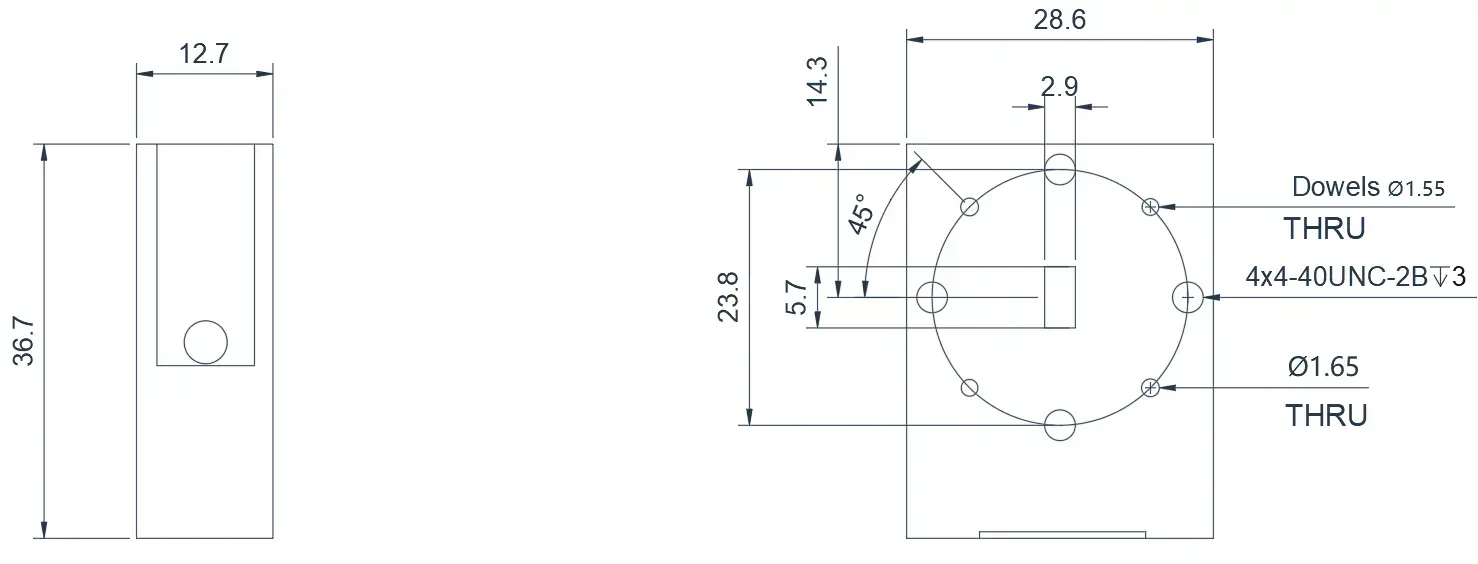

WR-22 Bağlantı Tipi Dalga Kılavuzu İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR-22 (WG-23) standart dalga kılavuzu arayüzüyle tasarlanmış dalga kılavuzu izolatörleridir. Aşağıda bazı ürün örnekleri ve tipik teknik özellikler yer almaktadır. Port konumları ve ürün boyutları gereksinimlerinize göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWIT330T500G⬇
33.0~50.0
15%
0.4
18
1.3
-55~+85
10/1
-
WR-12 Bağlantı Tipi Dalga Kılavuzu İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR-12 (WG-26) standart dalga kılavuzu arayüzüyle tasarlanmış dalga kılavuzu izolatörleridir. Aşağıda bazı ürün örnekleri ve tipik teknik özellikler yer almaktadır. Port konumları ve ürün boyutları gereksinimlerinize göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWIT710T860G⬇
71.0~86.0
10%
0.6
18
1.3
-55~+85
40/2
-

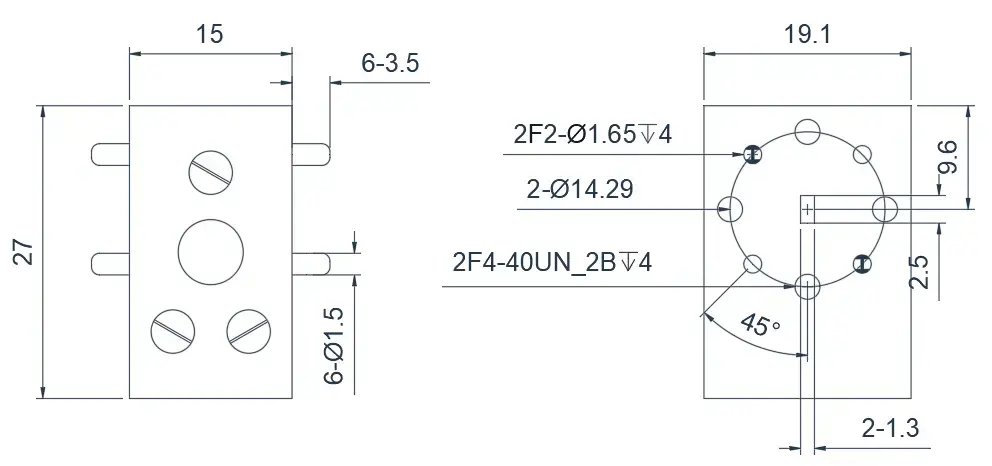

WR-10 Bağlantı Tipi Dalga Kılavuzu İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR-10 (WG-30) standart dalga kılavuzu arayüzüyle tasarlanmış dalga kılavuzu izolatörleridir. Aşağıda bazı ürün örnekleri ve tipik teknik özellikler yer almaktadır. Port konumları ve ürün boyutları gereksinimlerinize göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWIT920T960G⬇
92.0~96.0
FULL
0.6
20
1.25
-55~+85
10/1
-
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
