SMD Drop-in İzolatör(SMT)

Yüzeye Montaj Cihazı

  • SMD Drop-in İzolatör (SMT), yüzeye montaj montajlarına sorunsuz entegrasyon için tasarlanmış kompakt ve çok yönlü bir bileşendir.
Bize Ulaşın
Tipik Drop-in Sirkülatör

Temel Özellikler ve Avantajlar

  • Yüzeye Montaj Tasarımı: Kolay entegrasyon ve üretim için endüstri standardı SMD paket.
  • Yüksek Sıcaklık Dayanımı: Performans düşüşü olmadan SMT yeniden akış lehimleme sıcaklık profillerine dayanabilir.
  • Tutarlı RF Performansı: Üstün VSWR özelliklerini korurken mükemmel izolasyon ve düşük ekleme kaybı sağlar.
  • Geniş Güç Aralığı: Farklı uygulama gereksinimlerini karşılamak için düşük güçten orta-yüksek güce kadar çeşitli modeller mevcuttur.

Tipik Uygulamalar

  • 5G mmWave Baz İstasyonları ve Terminalleri
  • Noktadan Noktaya Mikrodalga Bağlantıları
  • Uydu Haberleşme Terminalleri
  • Otonom Sürüş ve Radar Algılama Sistemleri
  • Test Cihazları ve IoT Cihazları

Elektriksel Performans Tablosu ve Ürün Görünümü

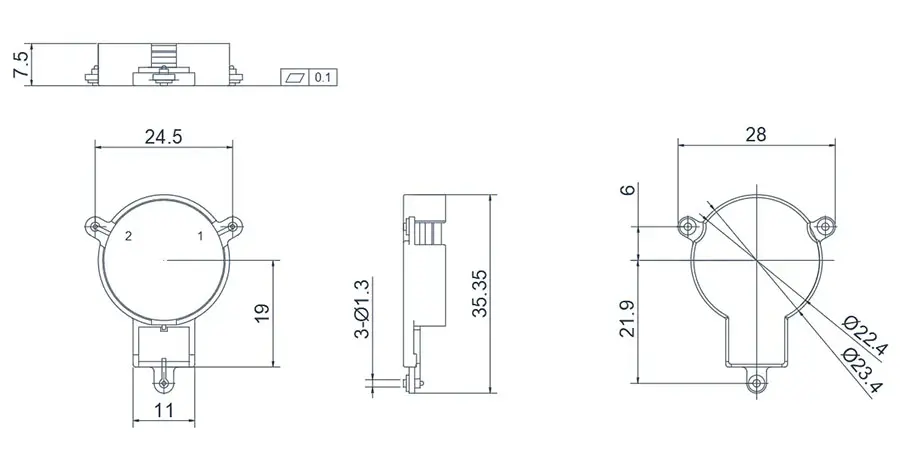

0.46~1.88GHz SMD İzolatör(SMT)

Ürün Genel Bakışı

Aşağıdaki ürün, gereksinimlerinize göre özelleştirilebilen UHF-band ile L-band arasındaki SMD İzolatördür.

Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HDIE460T470M⬇ 0.46~0.47 FULL 0.35(0.3) 19(22) 1.25(1.17) -40~+125 2500/250 Clockwise
HDIF460T470M⬇ 0.46~0.47 FULL 0.35(0.3) 19(22) 1.25(1.17) -40~+125 2500/250 Counter Clockwise
HDIE758T821M⬇ 0.758~0.821 FULL 0.30(0.25) 23(24) 1.22(1.15/1.12) -40~+125 2500/250 Clockwise
HDIF758T821M⬇ 0.758~0.821 FULL 0.30(0.25) 23(24) 1.22(1.15/1.12) -40~+125 2500/250 Counter Clockwise
HDIE1805T1880M⬇ 1.805~1.88 FULL 0.25(0.2) 23(25) 1.22(1.15/1.12) -40~+125 2500/250 Clockwise
HDIF1805T1880M⬇ 1.805~1.88 FULL 0.25(0.2) 23(25) 1.22(1.15/1.12) -40~+125 2500/250 Counter Clockwise
0.46~1.88GHz SMD İzolatör(SMT)

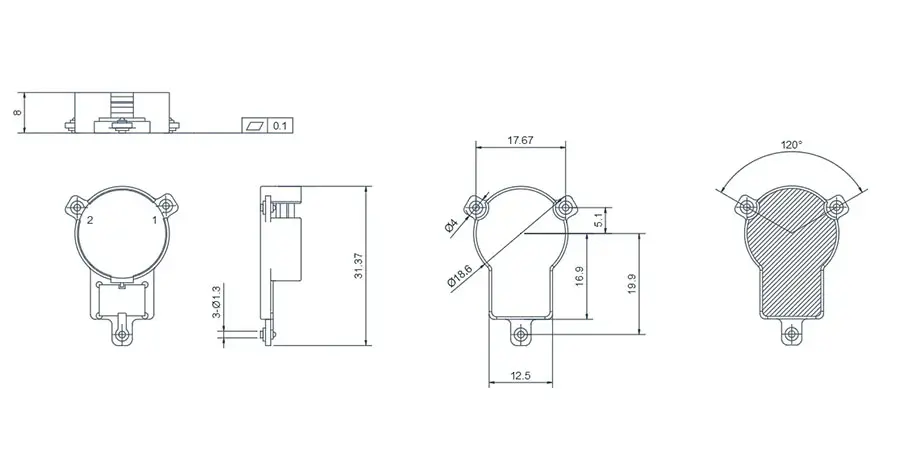

0.758~0.821GHz SMD İzolatör(SMT)

Ürün Genel Bakışı

Aşağıdaki ürün, gereksinimlerinize göre özelleştirilebilen UHF-band SMD İzolatördür.

Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HDIE758T821M⬇ 0.758~0.821 FULL 0.20(0.15) 20(23/25) 1.22(1.15/1.12) -40~+125 2500/250 Clockwise
HDIF758T821M⬇ 0.758~0.821 FULL 0.20(0.15) 20(23/25) 1.22(1.15/1.12) -40~+125 2500/250 Counter Clockwise
0.758~0.821GHz SMD İzolatör(SMT)
1.805~2.17GHz SMD İzolatör(SMT)

Ürün Genel Bakışı

Aşağıdaki ürün, gereksinimlerinize göre özelleştirilebilen L-band ile S-band arasındaki SMD İzolatördür.

Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HDIE1805T2170M⬇ 1.805~2.17 FULL 0.7(0.6) 14 1.5 -40~+125 120/20 Clockwise
HDIF1805T2170M⬇ 1.805~2.17 FULL 0.7(0.6) 14 1.5 -40~+125 120/20 Counter Clockwise
1.805~2.17GHz SMD İzolatör(SMT)

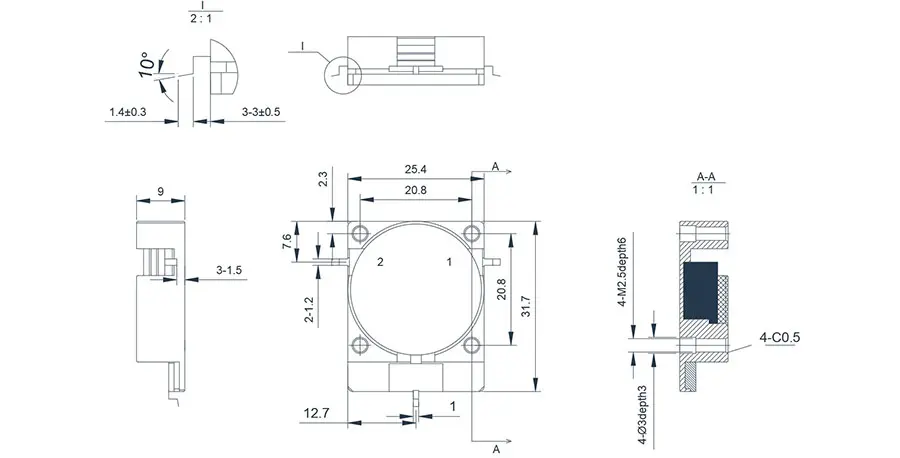

2.11~2.17GHz SMD İzolatör(SMT)

Ürün Genel Bakışı

Aşağıdaki ürünler, S-Band için SMT İzolatörlerdir. Bükülmüş pinlere sahip Drop-In İzolatör temel alınarak tasarlanmıştır; bu sayede kurulum alanında özel bir yuva açmaya gerek kalmadan izolatörün takılması kolaylaşır. Bu tür ürünler gereksinimlerinize göre özelleştirilebilir.

Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HDIE2110T2170M⬇ 2.11~2.17 FULL 0.25(0.2) 23(25) 1.22(1.15/1.12) -40~+125 2500/250 Clockwise
HDIF2110T2170M⬇ 2.11~2.17 FULL 0.25(0.2) 23(25) 1.22(1.15/1.12) -40~+125 2500/250 Counter Clockwise
2.11~2.17GHz SMD İzolatör(SMT)

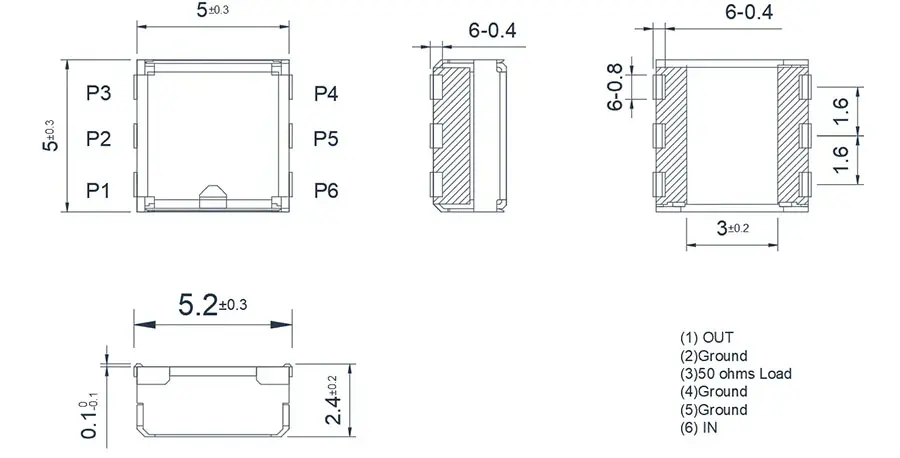

0.9~3.8GHz SMD İzolatör(SMT)

Ürün Genel Bakışı

Aşağıdaki ürünler, Minyatürleştirilmiş SMT Özet Parametreli İzolatörler sınıfına aittir. 6 porta sahiptir; bunların 4 tanesi topraklama, 2 tanesi ise özelleştirilebilir porttur. Boyutları 5x5mm kadar küçüktür, ancak teknik özellikleri nispeten daha zayıftır ve güç kapasitesi sınırlıdır. Bu tür ürünler gereksinimlerinize göre özelleştirilebilir.

Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HLIU925T960M⬇ 0.925~0.96 FULL 0.7(-35~+85℃)
0.9(+85~+115℃) 		10(-40~+125℃) 1.92(-40~+125℃) -40~+125℃ 10/2 Clockwise
HLIU1427T1517M⬇ 1.427~1.517 FULL 0.8(-40~+125℃) 13(-40~+125℃) 1.58(-40~+125℃) -40~+125℃ 10/2 Counter Clockwise
HLIU1610T1626M⬇ 1.61~1.626 FULL 0.6(-15~+35℃)
0.65(-35~+85℃) 		15(-15~+35℃)
14(-35~+85℃) 		1.40(-15~+35℃)
1.50 (-35~+85℃) 		-40~+125℃ 10/2 Clockwise
HLIU1805T1880M⬇ 1.805~1.88 FULL 0.6(-35~+85℃)
0.75(+85~+125℃) 		14(-35~+85℃)
13(+85~+125℃) 		1.50(-35~+85℃)
1.58(+85~+125℃) 		-40~+125℃ 10/2 Counter Clockwise
HLIU2470T2730M⬇ 2.47~2.73 FULL 0.85(-40~+105℃)
0.95(+105~+125℃) 		12(-40~+125℃) 1.67(-40~+125℃) -40~+125℃ 10/2 Clockwise
HLIU3400T3800M⬇ 3.4~3.8 FULL 1.0(-40~+85℃)
1.2(+85~+125℃) 		10(-40~+85℃)
8(+85~+125℃) 		1.92(-40~+85℃)
2.3(+85~+125℃) 		-40~+125℃ 10/2 Counter Clockwise
0.9~3.8GHz SMD İzolatör(SMT)

HzBeat Hakkında

HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.

Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.

Özelleştirme & Seçim Kılavuzu

  • Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
  • Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
  • Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
  • Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
  • Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.

Neden Ürünümüzü Seçmelisiniz

  • Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
  • Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
  • Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
  • Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.

Tipik Drop-in İzolatör
Tipik Drop-in İzolatör
Geniş Bant Drop-in İzolatör
Geniş Bant Drop-in İzolatör
Yüksek Güçlü Drop-in İzolatör
Yüksek Güçlü Drop-in İzolatör

Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.

Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
