Tipik Mikroşerit Sirkülatör

S Bant, C Bant, X Bant, Ku Bant, K Bant, Ka Bant (2GHz-40GHz)

  • Hzbeat'in Tipik Mikroşerit Sirkülatörü, S, C, X, Ku, K ve Ka bantlarını kapsayan 2 GHz ile 40 GHz arasındaki geniş frekans aralığında kararlı ve verimli sinyal yönlendirmesi sağlamak üzere tasarlanmıştır.
  • Kompakt ve yüksek entegrasyonlu RF ve mikrodalga sistemleri için geliştirilen bu ürün, mükemmel izolasyon, düşük ekleme kaybı ve güçlü güvenilirlik sağlar.
  • Bu özellikleriyle modern kablosuz iletişim, radar, tıbbi görüntüleme ve RF ön uç modülleri için idealdir.
Bize Ulaşın
Tipik Mikroşerit Sirkülatör
Tipik Mikroşerit Sirkülatör

Temel Özellikler ve Avantajlar

  • Yüksek güvenilirlik için mikroşerit devrelerle sorunsuz entegrasyon
  • Geniş bant kapsaması: 2–40 GHz tam bant çalışma
  • Tüm frekans bantlarında düşük ekleme kaybı ve yüksek izolasyon
  • CW/CCW yön seçenekleri mevcuttur
  • –55 °C ~ +85 °C çalışma sıcaklığı için uygundur
  • 5G ve radardan MRI ve spektrum analizine kadar çeşitli uygulamalarla uyumludur

Tipik Uygulamalar

  • Kablosuz İletişim Sistemleri — 5G/6G baz istasyonları, uydu terminalleri
  • Radar ve Elektronik Karşı Tedbir Sistemleri — dupleksleme ve yönlendirme izolasyonu
  • Tıbbi Görüntüleme (MRI) — RF iletim ve alım modülleri
  • Spektrum Analizi ve Test Ekipmanları
  • Endüstriyel ve Otomasyon Sistemleri — yüksek frekanslı, yüksek güvenilirlikli sinyal kontrolü gerektiren uygulamalar

Elektriksel Performans Tablosu ve Ürün Görünümü

2.7~4.0GHz Mikroşerit 'T' Bağlantılı Sirkülatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMCTA27T35G⬇ 2.7–3.5 FULL 0.6 18 1.3 -55~+85℃ 20/10 Clockwise
HMCTB27T35G⬇ 2.7–3.5 FULL 0.6 18 1.3 -55~+85℃ 20/10 Counter Clockwise
HMCTA28T36G⬇ 2.8–3.6 FULL 0.6 20 1.3 -55~+85℃ 20/10 Clockwise
HMCTB28T36G⬇ 2.8–3.6 FULL 0.6 20 1.3 -55~+85℃ 20/10 Counter Clockwise
HMCTA29T32G⬇ 2.9–3.2 FULL 0.5 18 1.3 -55~+85℃ 20/10 Clockwise
HMCTB29T32G⬇ 2.9–3.2 FULL 0.5 18 1.3 -55~+85℃ 20/10 Counter Clockwise
HMCTA30T40G⬇ 3.0–4.0 FULL 0.5 18 1.3 -55~+85℃ 20/10 Clockwise
HMCTB30T40G⬇ 3.0–4.0 FULL 0.5 18 1.3 -55~+85℃ 20/10 Counter Clockwise
2.7~4.0GHz Mikroşerit Sirkülatör Görünümü
3.5~5.0GHz Mikroşerit 'T' Bağlantılı Sirkülatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMCTA35T45G⬇ 3.5–4.5 FULL 0.6 18 1.3 -55~+85℃ 20/10 Clockwise
HMCTB35T45G⬇ 3.5–4.5 FULL 0.6 18 1.3 -55~+85℃ 20/10 Counter Clockwise
HMCTA37T39G⬇ 3.7–3.9 FULL 0.5 20 1.25 -55~+85℃ 20/10 Clockwise
HMCTB37T39G⬇ 3.7–3.9 FULL 0.5 20 1.25 -55~+85℃ 20/10 Counter Clockwise
HMCTA40T50G⬇ 4.0–5.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Clockwise
HMCTB40T50G⬇ 4.0–5.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Counter Clockwise
3.5~5.0GHz Mikroşerit Sirkülatör Görünümü
4.8~8.0GHz Mikroşerit 'T' Bağlantılı Sirkülatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMCTA48T54G⬇ 4.8–5.4 FULL 0.5 20 1.25 -55~+85℃ 20/10 Clockwise
HMCTB48T54G⬇ 4.8–5.4 FULL 0.5 20 1.25 -55~+85℃ 20/10 Counter Clockwise
HMCTA50T80G⬇ 5.0–8.0 FULL 0.6 18 1.3 -55~+85℃ 20/10 Clockwise
HMCTA50T80G⬇ 5.0–8.0 FULL 0.6 18 1.3 -55~+85℃ 20/10 Counter Clockwise
4.8~8.0GHz Mikroşerit Sirkülatör Görünümü
5.0~6.0GHz Mikroşerit 'T' Bağlantılı Sirkülatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMCTA50T60G⬇ 5.0–6.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Clockwise
HMCTB50T60G⬇ 5.0–6.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Counter Clockwise
5.0~6.0GHz Mikroşerit Sirkülatör Görünümü
7.0~9.5GHz Mikroşerit 'T' Bağlantılı Sirkülatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMCTA70T95G⬇ 7.0–9.5 FULL 0.6 17 1.35 -55~+85℃ 20/10 Clockwise
HMCTB70T95G⬇ 7.0–9.5 FULL 0.6 17 1.35 -55~+85℃ 20/10 Counter Clockwise
HMCTA75T95G⬇ 7.5–9.5 FULL 0.5 18 1.3 -55~+85℃ 20/10 Clockwise
HMCTB75T95G⬇ 7.5–9.5 FULL 0.5 18 1.3 -55~+85℃ 20/10 Counter Clockwise
7.0~9.5GHz Mikroşerit Sirkülatör Görünümü
8.0~18.0GHz Mikroşerit 'T' Bağlantılı Sirkülatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMCTA80T120G⬇ 8.0–12.0 FULL 0.6 16 1.35 -55~+85℃ 20/10 Clockwise
HMCTB80T120G⬇ 8.0–12.0 FULL 0.6 16 1.35 -55~+85℃ 20/10 Counter Clockwise
HMCTA85T105G⬇ 8.5–10.5 FULL 0.5 20 1.25 -55~+85℃ 20/10 Clockwise
HMCTB85T105G⬇ 8.5–10.5 FULL 0.5 20 1.25 -55~+85℃ 20/10 Counter Clockwise
HMCTA90T120G⬇ 9.0–12.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Clockwise
HMCTB90T120G⬇ 9.0–12.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Counter Clockwise
HMCTA110T130G⬇ 11.0–13.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Clockwise
HMCTB110T130G⬇ 11.0–13.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Counter Clockwise
HMCTA120T150G⬇ 12.0–15.0 FULL 0.5 18 1.3 -55~+85℃ 20/10 Clockwise
HMCTB120T150G⬇ 12.0–15.0 FULL 0.5 18 1.3 -55~+85℃ 20/10 Counter Clockwise
HMCTA120T180G⬇ 12.0–18.0 FULL 0.7 16 1.4 -55~+85℃ 20/10 Clockwise
HMCTB120T180G⬇ 12.0–18.0 FULL 0.7 16 1.4 -55~+85℃ 20/10 Counter Clockwise
8.0~18.0GHz Mikroşerit Sirkülatör Görünümü
8.0~18.0GHz Mikroşerit 'Y' Bağlantılı Sirkülatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMCYA80T120G⬇ 8.0–12.0 FULL 0.6 16 1.35 -55~+85℃ 20/10 Clockwise
HMCYB80T120G⬇ 8.0–12.0 FULL 0.6 16 1.35 -55~+85℃ 20/10 Counter Clockwise
HMCYA85T105G⬇ 8.5–10.5 FULL 0.5 20 1.25 -55~+85℃ 20/10 Clockwise
HMCYB85T105G⬇ 8.5–10.5 FULL 0.5 20 1.25 -55~+85℃ 20/10 Counter Clockwise
HMCYA90T120G⬇ 9.0–12.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Clockwise
HMCYB90T120G⬇ 9.0–12.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Counter Clockwise
HMCYA110T130G⬇ 11.0–13.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Clockwise
HMCYB110T130G⬇ 11.0–13.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Counter Clockwise
HMCYA120T150G⬇ 12.0–15.0 FULL 0.5 18 1.3 -55~+85℃ 20/10 Clockwise
HMCYB120T150G⬇ 12.0–15.0 FULL 0.5 18 1.3 -55~+85℃ 20/10 Counter Clockwise
HMCYA120T180G⬇ 12.0–18.0 FULL 0.6 16 1.35 -55~+85℃ 20/10 Clockwise
HMCYB120T180G⬇ 12.0–18.0 FULL 0.6 16 1.35 -55~+85℃ 20/10 Counter Clockwise
8.0~18.0GHz Mikroşerit Sirkülatör Görünümü
14.0~20.0GHz Mikroşerit 'T' Bağlantılı Sirkülatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMCTA140T160G⬇ 14.0–16.0 FULL 0.5 20 1.3 -55~+85℃ 20/10 Clockwise
HMCTB140T160G⬇ 14.0–16.0 FULL 0.5 20 1.3 -55~+85℃ 20/10 Counter Clockwise
HMCTA160T180G⬇ 16.0–18.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Clockwise
HMCTB160T180G⬇ 16.0–18.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Counter Clockwise
HMCTA140T180G⬇ 14.0–18.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Clockwise
HMCTB140T180G⬇ 14.0–18.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Counter Clockwise
HMCTA150T200G⬇ 15.0–20.0 FULL 0.6 18 1.3 -55~+85℃ 20/10 Clockwise
HMCTB150T200G⬇ 15.0–20.0 FULL 0.6 18 1.3 -55~+85℃ 20/10 Counter Clockwise
14.0~20.0GHz Mikroşerit Sirkülatör Görünümü
14.0~20.0GHz Mikroşerit 'Y' Bağlantılı Sirkülatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMCYA140T160G⬇ 14.0–16.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Clockwise
HMCYB140T160G⬇ 14.0–16.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Counter Clockwise
HMCYA160T180G⬇ 16.0–18.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Clockwise
HMCYB160T180G⬇ 16.0–18.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Counter Clockwise
HMCYA140T180G⬇ 14.0–18.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Clockwise
HMCYB140T180G⬇ 14.0–18.0 FULL 0.5 20 1.25 -55~+85℃ 20/10 Counter Clockwise
HMCYA150T200G⬇ 15.0–20.0 FULL 0.6 18 1.3 -55~+85℃ 20/10 Clockwise
HMCYB150T200G⬇ 15.0–20.0 FULL 0.6 18 1.3 -55~+85℃ 20/10 Counter Clockwise
14.0~20.0GHz Mikroşerit Sirkülatör Görünümü
18.0~28.0GHz Mikroşerit 'T' Bağlantılı Sirkülatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMCTA180T220G⬇ 18.0–22.0 FULL 0.5 20 1.25 -55~+85℃ 15/5 Clockwise
HMCTB180T220G⬇ 18.0–22.0 FULL 0.5 20 1.25 -55~+85℃ 15/5 Counter Clockwise
HMCTA180T240G⬇ 18.0–24.0 FULL 0.6 18 1.3 -55~+85℃ 15/5 Clockwise
HMCTB180T240G⬇ 18.0–24.0 FULL 0.6 18 1.3 -55~+85℃ 15/5 Counter Clockwise
HMCTA240T280G⬇ 24.0–28.0 FULL 0.7 18 1.3 -55~+85℃ 15/5 Clockwise
HMCTB240T280G⬇ 24.0–28.0 FULL 0.7 18 1.3 -55~+85℃ 15/5 Counter Clockwise
8.0~18.0GHz Mikroşerit Sirkülatör Görünümü
28.0~40.0GHz Mikroşerit 'T' Bağlantılı Sirkülatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMCTA280T320G⬇ 28.0–32.0 FULL 0.7 18 1.35 -55~+85℃ 5/2 Clockwise
HMCTB280T320G⬇ 28.0–32.0 FULL 0.7 18 1.35 -55~+85℃ 5/2 Counter Clockwise
HMCTA330T370G⬇ 33.0–37.0 FULL 0.8 18 1.35 -55~+85℃ 5/2 Clockwise
HMCTB330T370G⬇ 33.0–37.0 FULL 0.8 18 1.35 -55~+85℃ 5/2 Counter Clockwise
HMCTA320T380G⬇ 32.0–38.0 FULL 0.8 16 1.4 -55~+85℃ 5/2 Clockwise
HMCTB320T380G⬇ 32.0–38.0 FULL 0.8 16 1.4 -55~+85℃ 5/2 Counter Clockwise
HMCTA320T400G⬇ 32.0–40.0 FULL 1.0 14 1.4 -55~+85℃ 5/2 Clockwise
HMCTB320T400G⬇ 32.0–40.0 FULL 1.0 14 1.4 -55~+85℃ 5/2 Counter Clockwise
HMCTA380T400G⬇ 38.0–40.0 FULL 0.7 18 1.35 -55~+85℃ 5/2 Clockwise
HMCTB380T400G⬇ 38.0–40.0 FULL 0.7 18 1.35 -55~+85℃ 5/2 Counter Clockwise
28.0~40.0GHz Mikroşerit Sirkülatör Görünümü
28.0~40.0GHz Mikroşerit 'Y' Bağlantılı Sirkülatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMCYA280T320G⬇ 28.0–32.0 FULL 0.7 18 1.35 -55~+85℃ 5/2 Clockwise
HMCYB280T320G⬇ 28.0–32.0 FULL 0.7 18 1.35 -55~+85℃ 5/2 Counter Clockwise
HMCYA330T370G⬇ 33.0–37.0 FULL 0.8 18 1.35 -55~+85℃ 5/2 Clockwise
HMCYB330T370G⬇ 33.0–37.0 FULL 0.8 18 1.35 -55~+85℃ 5/2 Counter Clockwise
HMCYA320T380G⬇ 32.0–38.0 FULL 0.8 16 1.4 -55~+85℃ 5/2 Clockwise
HMCYB320T380G⬇ 32.0–38.0 FULL 0.8 16 1.4 -55~+85℃ 5/2 Counter Clockwise
HMCYA320T400G⬇ 32.0–40.0 FULL 1.0 14 1.4 -55~+85℃ 5/2 Clockwise
HMCYB320T400G⬇ 32.0–40.0 FULL 1.0 14 1.4 -55~+85℃ 5/2 Counter Clockwise
HMCYA380T400G⬇ 38.0–40.0 FULL 0.7 18 1.35 -55~+85℃ 5/2 Clockwise
HMCYB380T400G⬇ 38.0–40.0 FULL 0.7 18 1.35 -55~+85℃ 5/2 Counter Clockwise
28.0~40.0GHz Mikroşerit Sirkülatör Görünümü

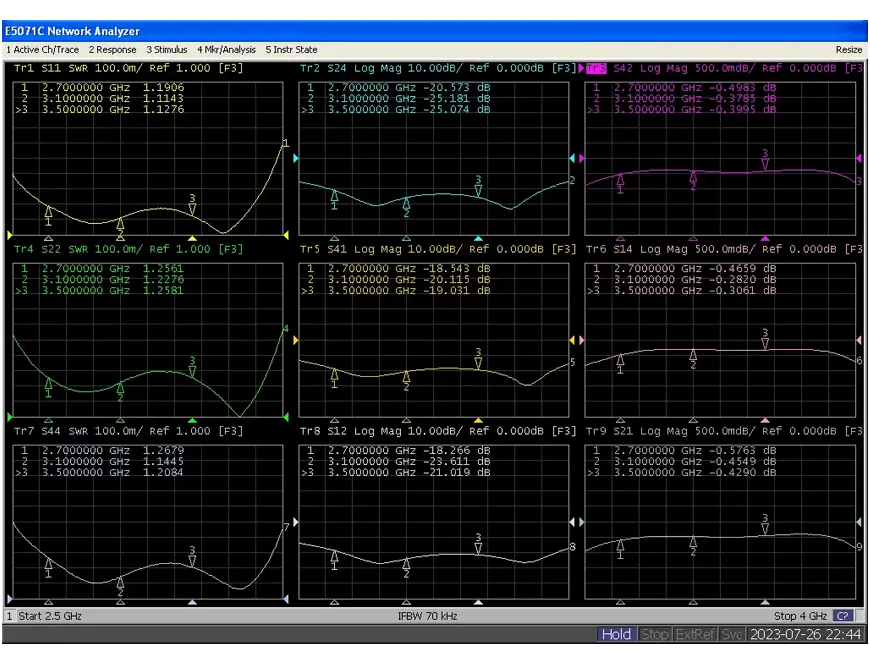

HMCTA27T35G-2.7GHz-3.5GHz
HMCTA27T35G-2.7GHz-3.5GHz
Tipik Mikroşerit Sirkülatör

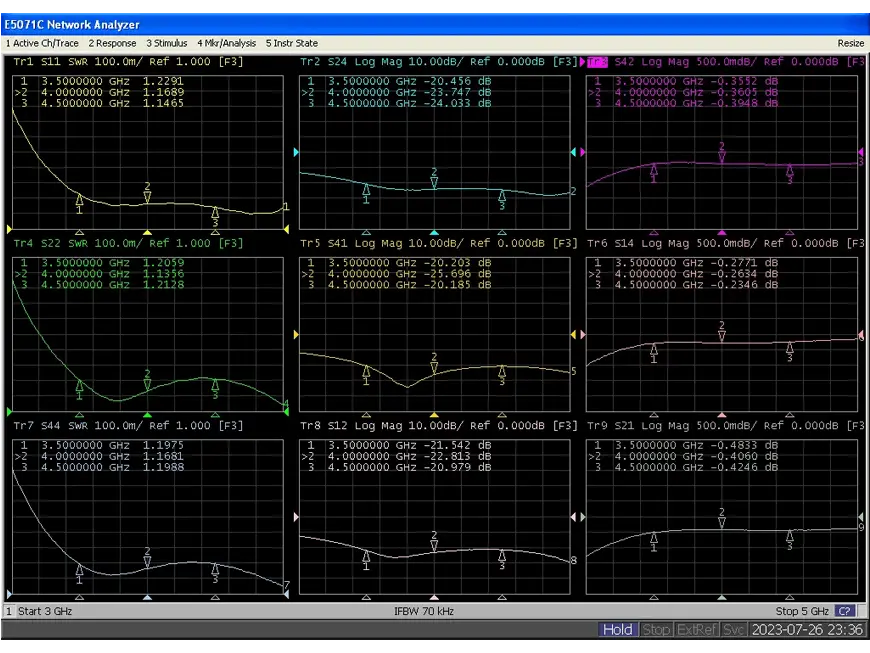

HMCTA35T45G-3.5GHz-4.5GHz
HMCTA35T45G-3.5GHz-4.5GHz
Tipik Mikroşerit Sirkülatör
