Yüzeye Montaj Teknolojisi Mikroşerit İzolatör
X Bant, Ku Bant(8GHz-18GHz)
- Yüzeye Montaj Teknolojisi (SMT) Mikroşerit İzolatör serisi, yüzeye montaj montajlarına kolay entegrasyon için tasarlanmıştır ve geniş bir elektronik uygulama yelpazesi için kolaylık ve esneklik sunar.
- Bu izolatörler kompakt form faktörü, yüksek performans ve SMT uyumluluğu sunar; bu özellikleriyle alan kısıtlaması olan RF ve iletişim uygulamaları için idealdir.
- SMT Mikroşerit İzolatör serisi, güvenilir sinyal yönlendirmesi ve izolasyon sağlar; montajı desteklerken yüzeye montaj teknolojisi tabanlı devrelere sorunsuz entegrasyon imkânı sunar.
Temel Özellikler ve Avantajlar
- Minyatürleştirme ve Hafiflik: LTCC ve SMT teknolojisi, yüksek yoğunluklu iletişim cihazları için ultra kompakt tasarımlar sağlar.
- Yüksek Güvenilirlik: Tamamen katı hâl yapı, hareketli parça içermez, güçlü darbe direnci ve uzun kullanım ömrü sunar.
- Otomatik Üretime Uygun: Yüzeye montaj paketi, otomatik pick-and-place PCB montajını destekler; yüksek verimli seri üretim ve daha düşük maliyet sağlar.
- Mükemmel Yüksek Frekans Performansı: Mikrodalga uygulamaları için yüzlerce MHz’den onlarca GHz’e kadar geniş frekans kapsaması.
- İyi Termal Kararlılık: Optimize edilmiş malzemeler ve üretim prosesleri sayesinde geniş sıcaklık aralığında kararlı performansı korur.
Tipik Uygulamalar
- Kablosuz İletişim Altyapısı
- Mikrodalga RF Kaynakları
- Test ve Ölçüm Ekipmanları
- Havacılık-Uzay ve Savunma Elektroniği
- IoT ve Tüketici Elektroniği
Elektriksel Performans Tablosu ve Ürün Görünümü

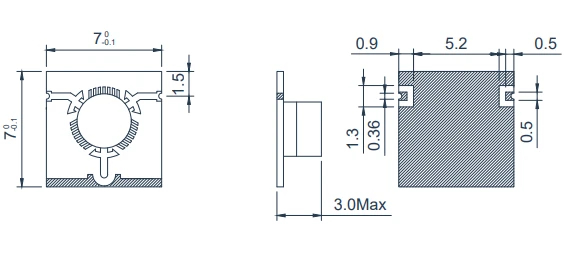

8.0~12.0GHz Tipik Mikroşerit 'T' Bağlantılı İzolatör
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMITE80T120G⬇
8.0~12.0
FULL
0.6
18
1.3
-55~+85℃
20/10/2
Clockwise
HMITF80T120G⬇
8.0~12.0
FULL
0.6
18
1.3
-55~+85℃
20/10/2
Counter Clockwise

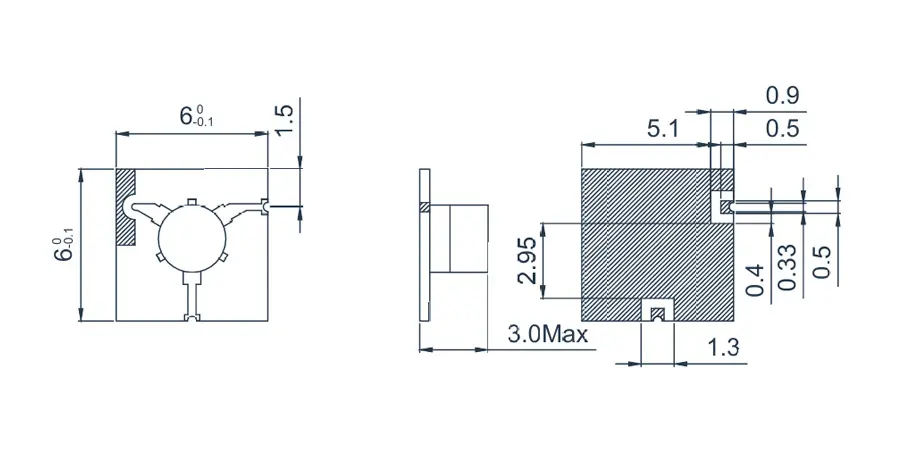

14.0~18.0GHz Tipik Mikroşerit 'T' Bağlantılı İzolatör
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMITE140T180G⬇
14.0~18.0
FULL
0.6
18
1.3
-55~+85℃
20/10/2
Clockwise
HMITF140T180G⬇
14.0~18.0
FULL
0.6
18
1.3
-55~+85℃
20/10/2
Counter Clockwise

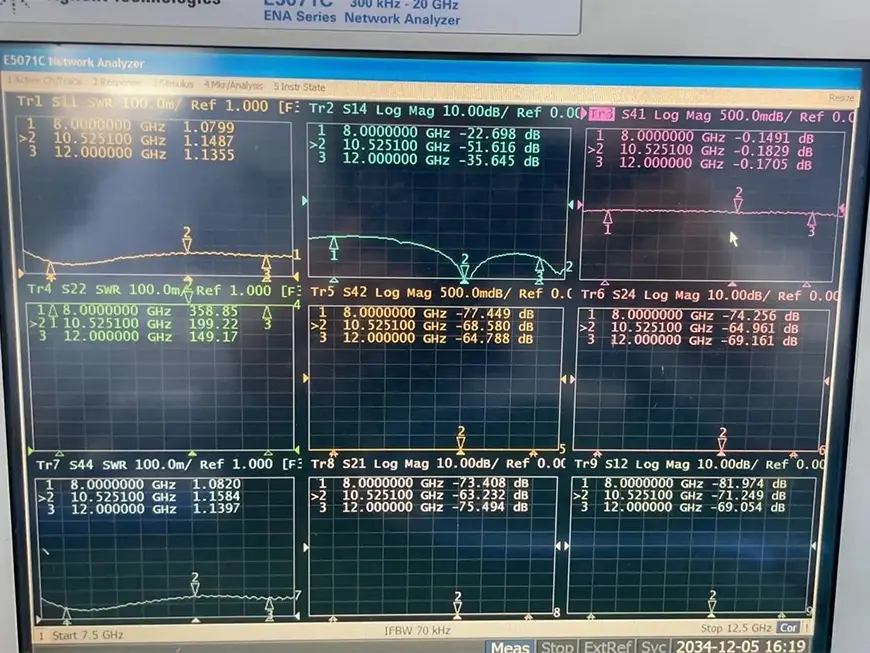

HMITE80T120G 8.0GHz-12.0GHz
HMITE80T120G 8.0GHz-12.0GHz
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
