Minyatürleştirilmiş Dalga Kılavuzu İzolatör
Özel tasarım.
- Minyatürleştirilmiş Dalga Kılavuzu İzolatör, RF ve mikrodalga sistemlerinde kritik bir bileşendir; kompakt bir dalga kılavuzu iletim hattı içinde verimli sinyal izolasyonu ve koruma sağlamak üzere tasarlanmıştır.
Temel Özellikler ve Avantajlar
- Minyatürleştirilmiş Tasarım: Kolay entegrasyon için standart izolatörlerin yaklaşık yarısı kadar boyut ve ağırlık.
- Yüksek Performans: Düşük Kayıp: İleri yönde minimum sinyal kaybı. Yüksek İzolasyon: Hassas bileşenleri korumak için yansıyan sinyalleri etkili şekilde engeller.
- Yüksek Güç Taşıma Kapasitesi: Dalga kılavuzu tasarımı sayesinde orta ve yüksek güçlü uygulamalar için doğal olarak uygundur.
- Sağlam ve Güvenilir: Tamamen sızdırmaz yapı, hareketli parça yok; uzun vadeli kararlılık ve dayanıklılık sağlar.
Tipik Uygulamalar
- 5G/6G İletişim Baz İstasyonları: Anten uyumsuzluğundan kaynaklanan yansıyan sinyallere karşı verici güç yükselteçlerini korur.
- Uydu Haberleşmesi (Satcom): VSAT terminallerinin ve uydu yüklerinin gönderme/alma zincirlerinde kararlılık ve güvenilirlik sağlar.
- Radar Sistemleri(özellikle Faz Dizili Radar): Kompakt alanda iletim kanalını korumak için T/R modüllerine entegre edilir.
- Test ve Ölçüm Ekipmanları: Spektrum analizörleri ve sinyal kaynakları gibi hassas cihazlar için koruyucu cihaz olarak görev yapar.
- Elektronik Karşı Tedbirler (ECM): Yüksek güçlü mikrodalga sistemlerinde güvenilir izolasyon sağlar.
Elektriksel Performans Tablosu ve Ürün Görünümü
WR-62(12.7~13.3GHz) Minyatürleştirilmiş Dalga Kılavuzu İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR62 (WG-18) dalga kılavuzu arayüzüyle tasarlanmış minyatürleştirilmiş dalga kılavuzu izolatör örnek ürünleridir. Bu tasarımlar iletim mesafesini kısaltmıştır, ancak güç kapasitesi açısından bazı ödünler içerir. Kompakt, düşük güçlü dalga kılavuzu ürünleri, dalga kılavuzu arayüz gereksinimlerine göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWIT127T133G-M⬇
12.7~13.3
FULL
0.3
23
1.2
-40~+80
5/0.5
-

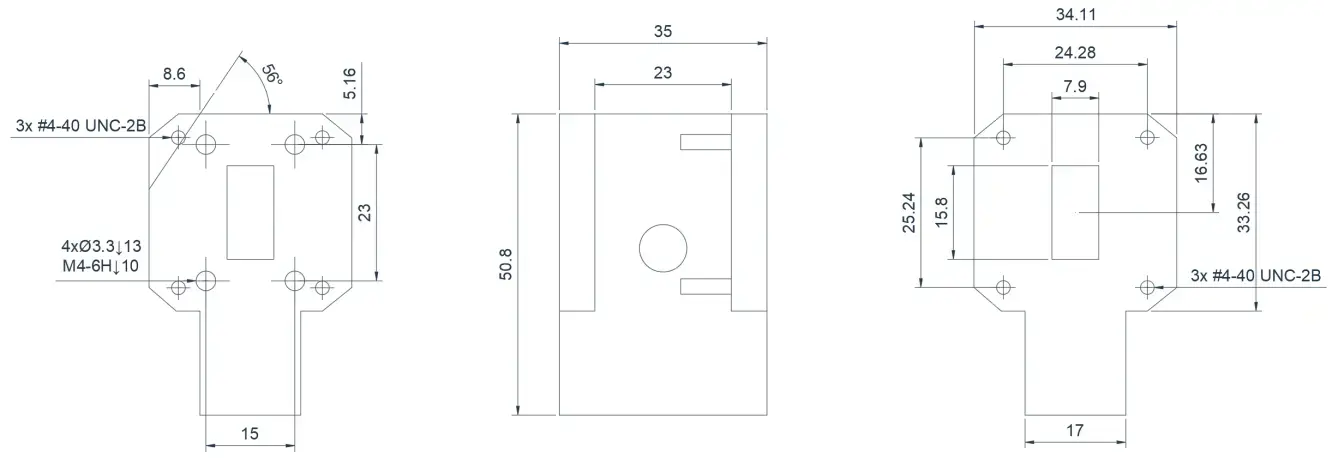

WR-62(13.0~15.0GHz) Minyatürleştirilmiş Dalga Kılavuzu İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR62 (WG-18) dalga kılavuzu arayüzüyle tasarlanmış minyatürleştirilmiş dalga kılavuzu izolatör örnek ürünleridir. Bu tasarımlar iletim mesafesini kısaltmıştır, ancak güç kapasitesi açısından bazı ödünler içerir. Kompakt, düşük güçlü dalga kılavuzu ürünleri, dalga kılavuzu arayüz gereksinimlerine göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWIT130T150G-M⬇
13.0~15.0
FULL
0.3
20
1.22
-30~+65
2/1
-
WR42(18.0~26.5GHz) Minyatürleştirilmiş Dalga Kılavuzu İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR42 (WG-20) dalga kılavuzu arayüzüyle tasarlanmış minyatürleştirilmiş dalga kılavuzu izolatör örnek ürünleridir. Bu tasarımlar iletim mesafesini kısaltmıştır, ancak güç kapasitesi açısından bazı ödünler içerir. Kompakt, düşük güçlü dalga kılavuzu ürünleri, dalga kılavuzu arayüz gereksinimlerine göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWIT180T265G-M⬇
18.0~26.5
FULL
0.5
16
1.3
-40~+70
10/10
-

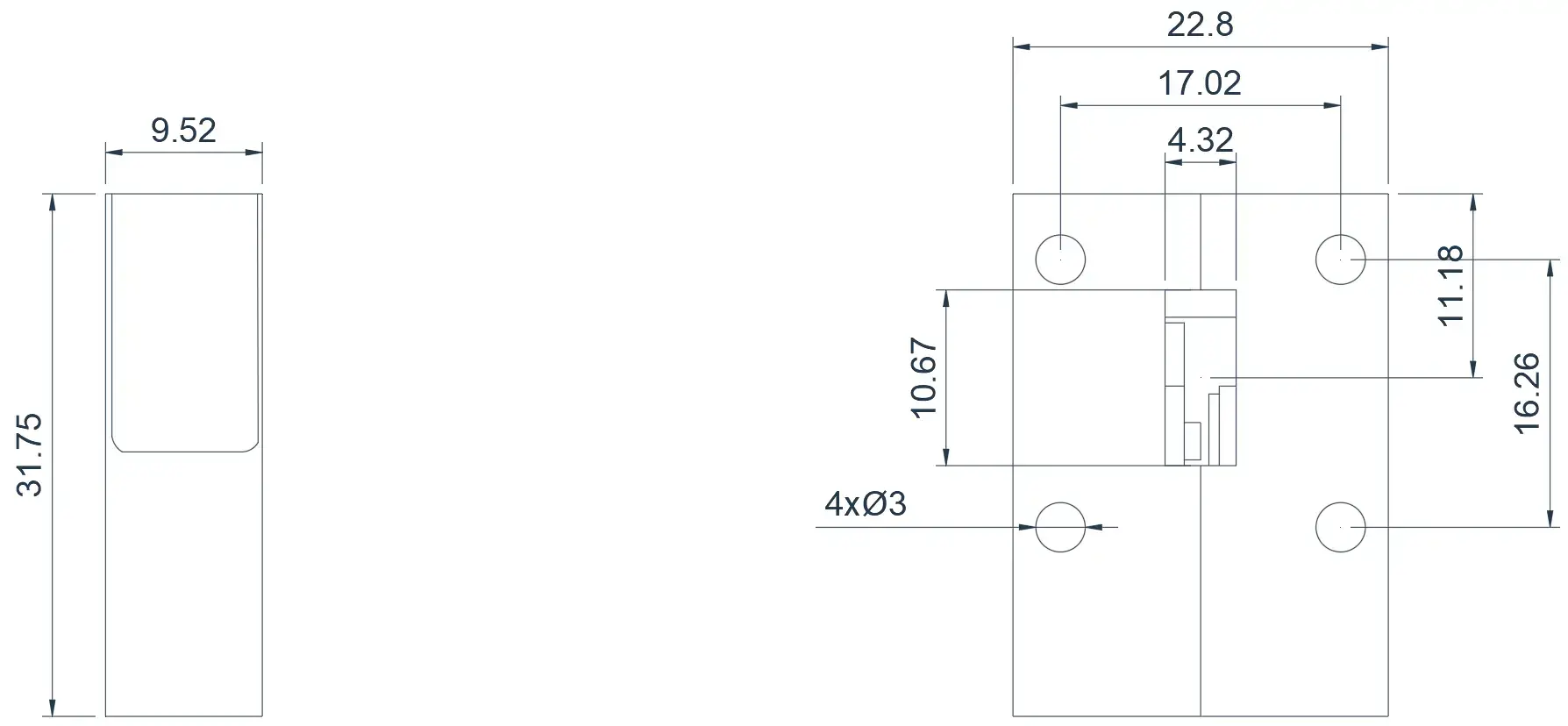

WR42(17.7~26.5GHz) Minyatürleştirilmiş Dalga Kılavuzu İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR42 (WG-20) dalga kılavuzu arayüzüyle tasarlanmış minyatürleştirilmiş dalga kılavuzu izolatör örnek ürünleridir. Bu tasarımlar iletim mesafesini kısaltmıştır, ancak güç kapasitesi açısından bazı ödünler içerir. Kompakt, düşük güçlü dalga kılavuzu ürünleri, dalga kılavuzu arayüz gereksinimlerine göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWIT177T197G-M⬇
17.7~19.7
FULL
0.4
18
1.35
-40~+85
1/0.5
-
HWIT212T236G-M⬇
21.2~23.6
FULL
0.4
19
1.3
-40~+85
2/1
-
HWIT240T265G-M⬇
24.0~26.5
FULL
0.35
18
1.3
-35~+85
2/1
-

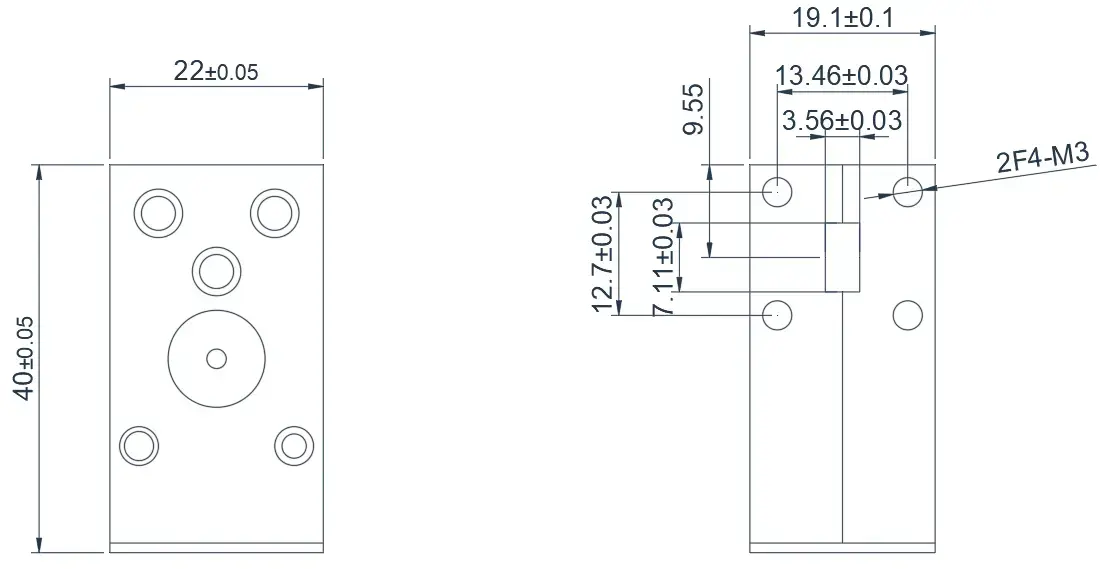

WR-28(26.5~40.0GHz) Minyatürleştirilmiş Dalga Kılavuzu İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR28 (WG-22) dalga kılavuzu arayüzüyle tasarlanmış minyatürleştirilmiş dalga kılavuzu izolatör örnek ürünleridir. Bu tasarımlar iletim mesafesini kısaltmıştır, ancak güç kapasitesi açısından bazı ödünler içerir. Kompakt, düşük güçlü dalga kılavuzu ürünleri, dalga kılavuzu arayüz gereksinimlerine göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWIT270T295G-M⬇
27.0-29.5
FULL
0.3
18
1.3
-35~+70
10/10
-
HWIT310T334G-M⬇
31.0-33.4
FULL
0.3
18
1.3
-35~+70
10/10
-
HWIT370T400G-M⬇
37.0~40.0
FULL
0.4
18
1.3
-30~+70
10/10
-
HWIT265T400-M⬇
26.5~40.0
FULL
0.45
15
1.35
-40~+70
10/10
-

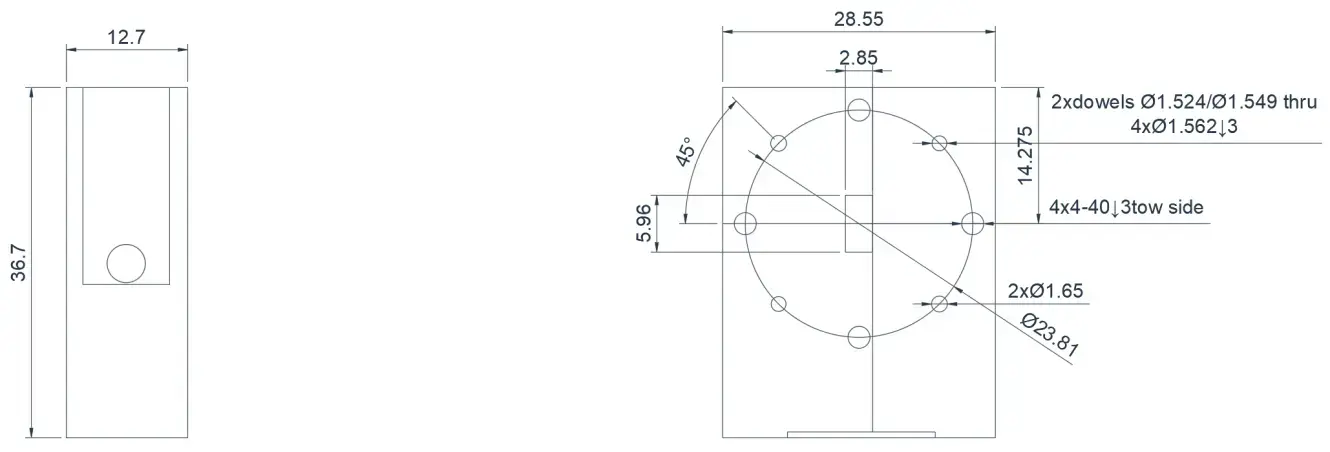

WR-22(40.5~43.5GHz) Minyatürleştirilmiş Dalga Kılavuzu İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR22 (WG-23) dalga kılavuzu arayüzüyle tasarlanmış minyatürleştirilmiş dalga kılavuzu izolatör örnek ürünleridir. Bu tasarımlar iletim mesafesini kısaltmıştır, ancak güç kapasitesi açısından bazı ödünler içerir. Kompakt, düşük güçlü dalga kılavuzu ürünleri, dalga kılavuzu arayüz gereksinimlerine göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWITA405T435G-M⬇
40.5~43.5
FULL
0.4
18
1.29
-40~+80
1/1
-
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
