Geniş Bant Koaksiyel İzolatör
Özel tasarım
- Geniş Bant Koaksiyel İzolatör, RF ve mikrodalga sistemlerinde kritik bir bileşendir; koaksiyel iletim hattı içinde geniş bir frekans aralığında yüksek izolasyon ve verimli sinyal koruması sağlamak üzere tasarlanmıştır.
Temel Özellikler ve Avantajlar
- Geniş Bant Yüksek Performans: Tek bir cihaz birden fazla frekans bandını kapsayabilir, sistem tasarımını basitleştirir ve maliyeti azaltır.
- Yüksek Güvenilirlik: Tamamen sızdırmaz yapı, pasif çalışma, uzun kullanım ömrü ve kararlı performans.
- Düşük Ekleme Kaybı, Yüksek İzolasyon: Mükemmel tek yönlü iletim özellikleri sağlar.
- Mükemmel VSWR: Sistemle iyi eşleşme sağlayarak sinyal yansımasını en aza indirir.
- Geniş Güç Taşıma Kapasitesi Aralığı: Farklı uygulama ihtiyaçları ve güç seviyeleri için modeller mevcuttur.
- Sağlam Yapı, Kolay Entegrasyon: Koaksiyel yapı, kolay kurulum ve bağlantı sağlar.
Tipik Uygulamalar
- Mobil İletişim Baz İstasyonları: Alıcı-vericilerin son kademe güç yükseltecini korur; baz istasyonu radyo birimlerinde temel bir bileşendir.
- Mikrodalga/Milimetre Dalga Röle Sistemleri: Uzun mesafeli iletişim bağlantılarında kararlılık sağlar.
- Test ve Ölçüm Ekipmanları: Sinyal kaynakları ve spektrum analizörlerindeki çıkış portlarını korur, ölçüm doğruluğunu artırır.
- Radar Sistemleri: Gönderme/Alma (T/R) modülleri içindeki yüksek güçlü iletim zincirini korur.
- Uydu Haberleşme Ekipmanları: Yukarı bağlantı zincirinde kararlı iletim sağlar.
- Kablosuz Geniş Bant Erişim Sistemleri.
Elektriksel Performans Tablosu ve Ürün Görünümü

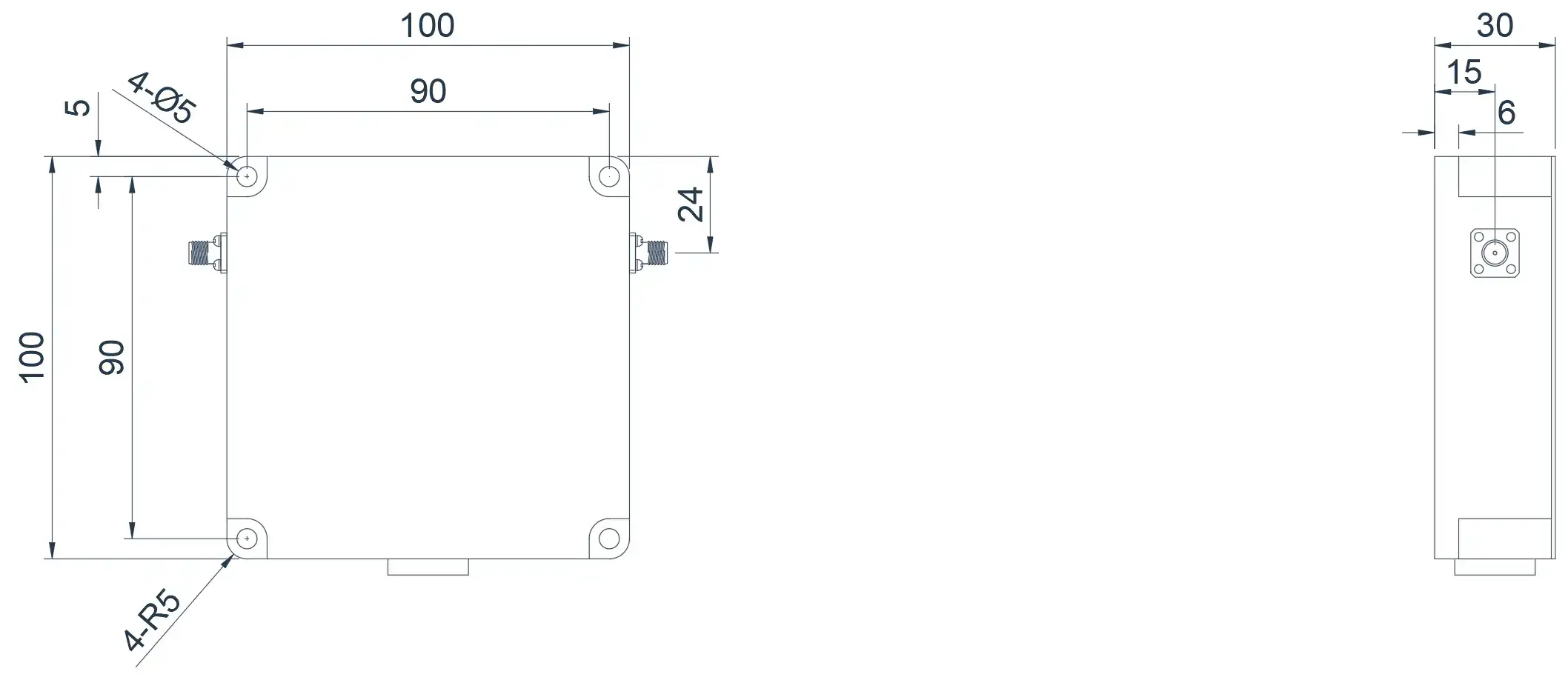

0.1~0.4GHz Geniş Bant Koaksiyel İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, VHF ile UHF bantları arasındaki frekans aralığını kapsayan ve maksimum göreceli bant genişliği %40’a kadar ulaşan Geniş Bant Koaksiyel İzolatörlerdir. Frekans bandı gereksinimlerine göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCITA01T04G-B⬇
0.1~0.4
40%
0.6
15
1.5
SMA
-55~+85℃
1000/100/15
Clockwise
HCITB01T04G-B⬇
0.1~0.4
40%
0.6
15
1.5
SMA
-55~+85℃
1000/100/15
Counter Clockwise

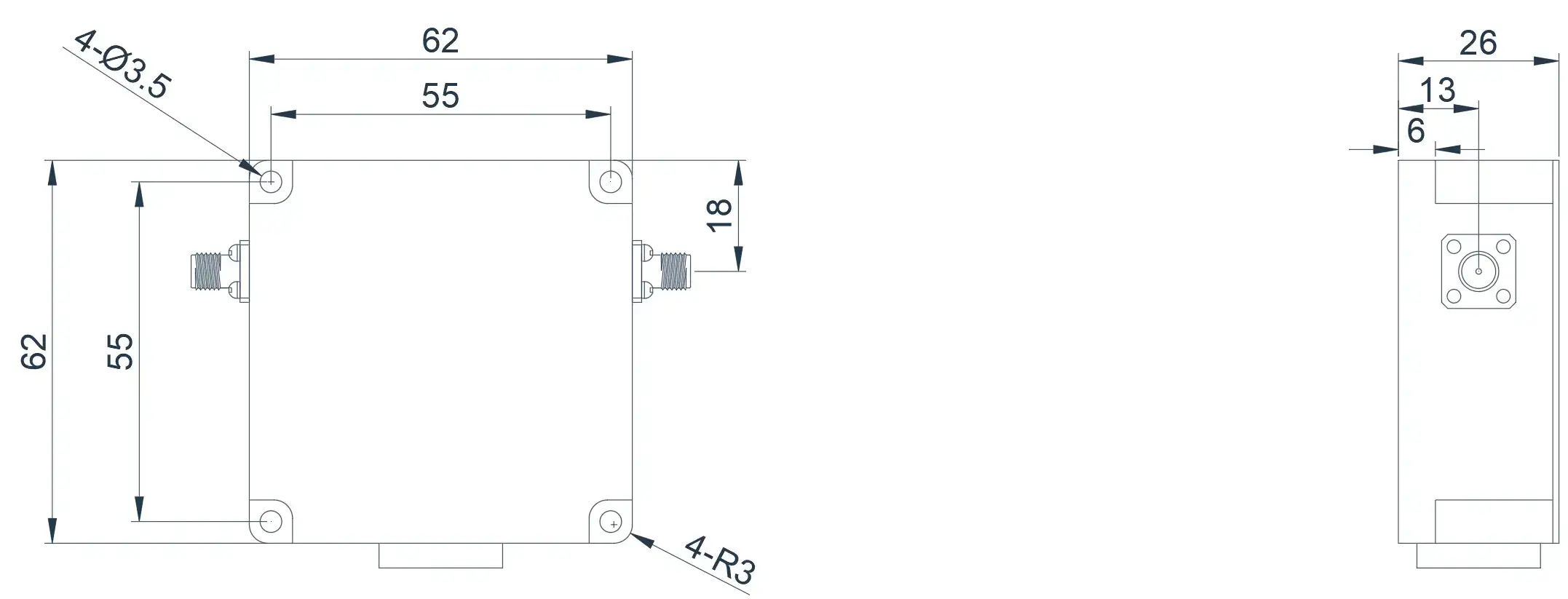

0.3~0.6GHz Geniş Bant Koaksiyel İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, UHF bantlarındaki frekans aralığını kapsayan ve maksimum göreceli bant genişliği %40’a kadar ulaşan Geniş Bant Koaksiyel İzolatörlerdir. Frekans bandı gereksinimlerine göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCITA03T06G-B⬇
0.3~0.6
40%
0.6
15
1.5
SMA
-55~+85℃
1000/100/15
Clockwise
HCITB03T06G-B⬇
0.3~0.6
40%
0.6
15
1.5
SMA
-55~+85℃
1000/100/15
Counter Clockwise

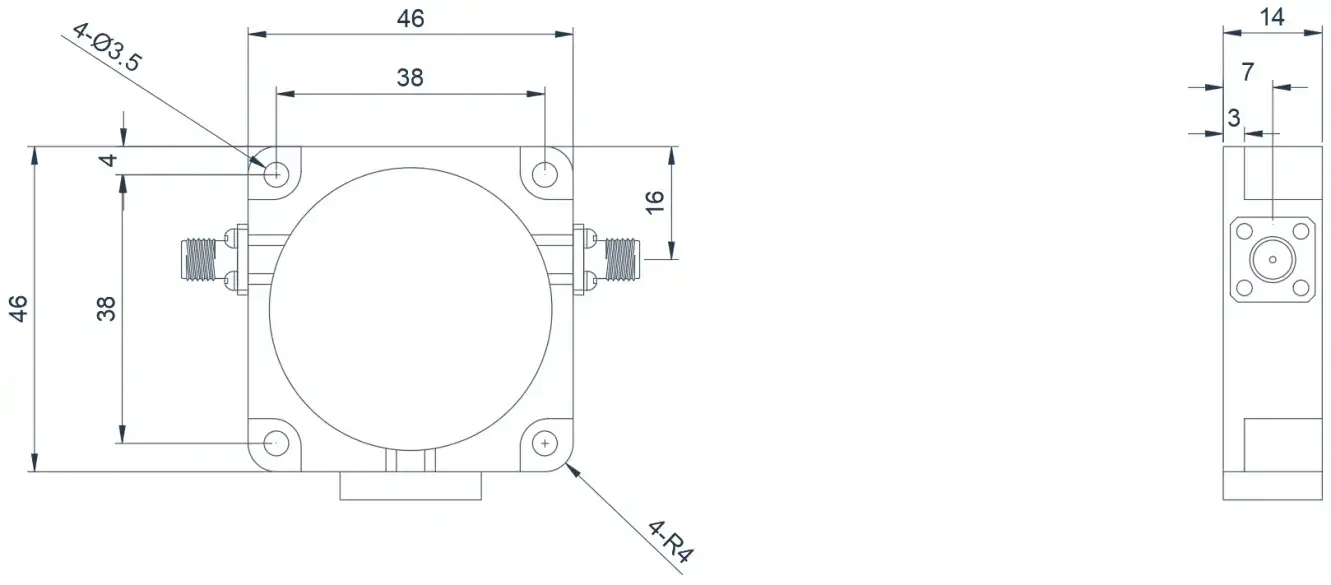

0.5~1.0GHz Geniş Bant Koaksiyel İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, UHF bantlarındaki frekans aralığını kapsayan ve maksimum göreceli bant genişliği %40’a kadar ulaşan Geniş Bant Koaksiyel İzolatörlerdir. Frekans bandı gereksinimlerine göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCITA05T10G-B⬇
0.5~1.0
40%
0.6
15
1.5
SMA
-55~+85℃
1000/100/15
Clockwise
HCITB05T10G-B⬇
0.5~1.0
40%
0.6
15
1.5
SMA
-55~+85℃
1000/100/15
Counter Clockwise
1.0~2.0GHz Geniş Bant Koaksiyel İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, tüm L-band frekans aralığını kapsayan Geniş Bant Koaksiyel İzolatörlerdir. Frekans bandı gereksinimlerine göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCITA10T20G-B⬇
1.0~2.0
FULL
0.7(1)
16(14)
1.5(1.6)
SMA
-20~+60℃
-/100/15
Clockwise
HCITB10T20G-B⬇
1.0~2.0
FULL
0.7(1)
16(14)
1.5(1.6)
SMA
-20~+60℃
-/100/15
Counter Clockwise

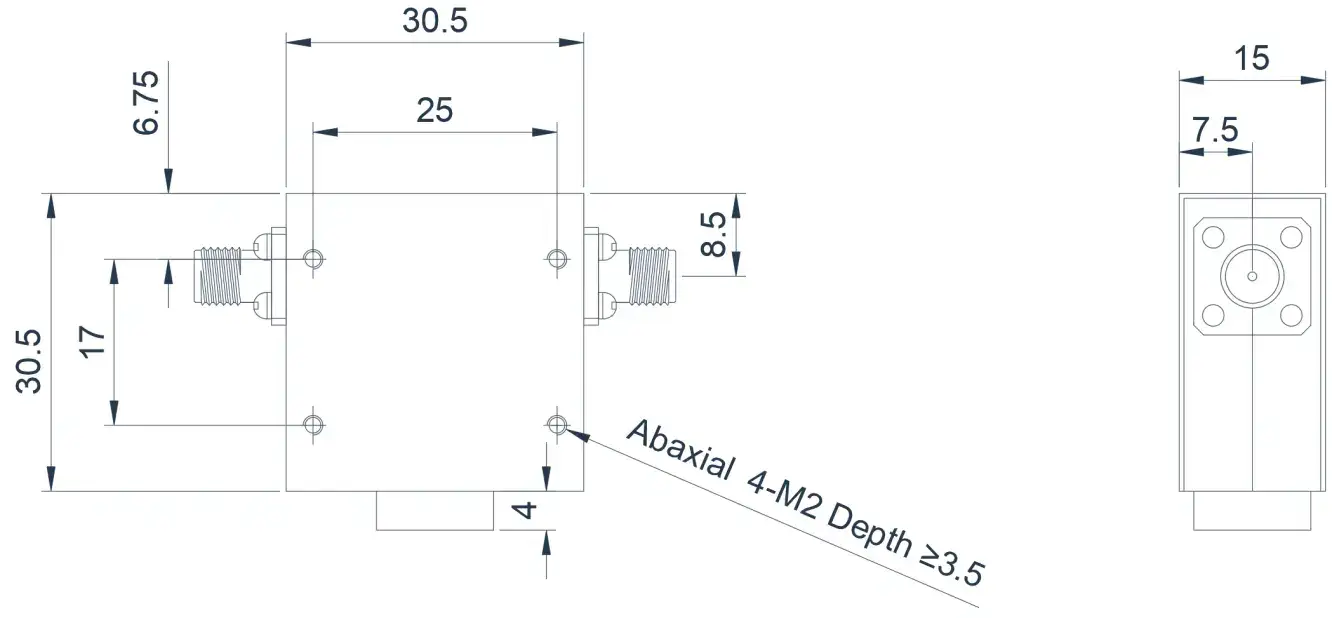

2.0~6.0GHz Geniş Bant Koaksiyel İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, S ile C bantları arasındaki frekans aralığını kapsayan ve maksimum göreceli bant genişliği %100’e kadar ulaşan Geniş Bant Koaksiyel İzolatörlerdir. Frekans bandı gereksinimlerine göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCITA20T40G-B⬇
2.0~4.0
FULL
0.5(0.8)
17(15)
1.35(1.4)
SMA
-55~+85℃
-/80/15
Clockwise
HCITB20T40G-B⬇
2.0~4.0
FULL
0.5(0.8)
17(15)
1.35(1.4)
SMA
-55~+85℃
-/80/15
Counter Clockwise
HCITA20T60G-B⬇
2.0~6.0
FULL
1.0(1.2)
11(10)
1.7
SMA
-55~+85℃
-/80/15
Clockwise
HCITB20T60G-B⬇
2.0~6.0
FULL
1.0(1.2)
11(10)
1.7
SMA
-55~+85℃
-/80/15
Counter Clockwise

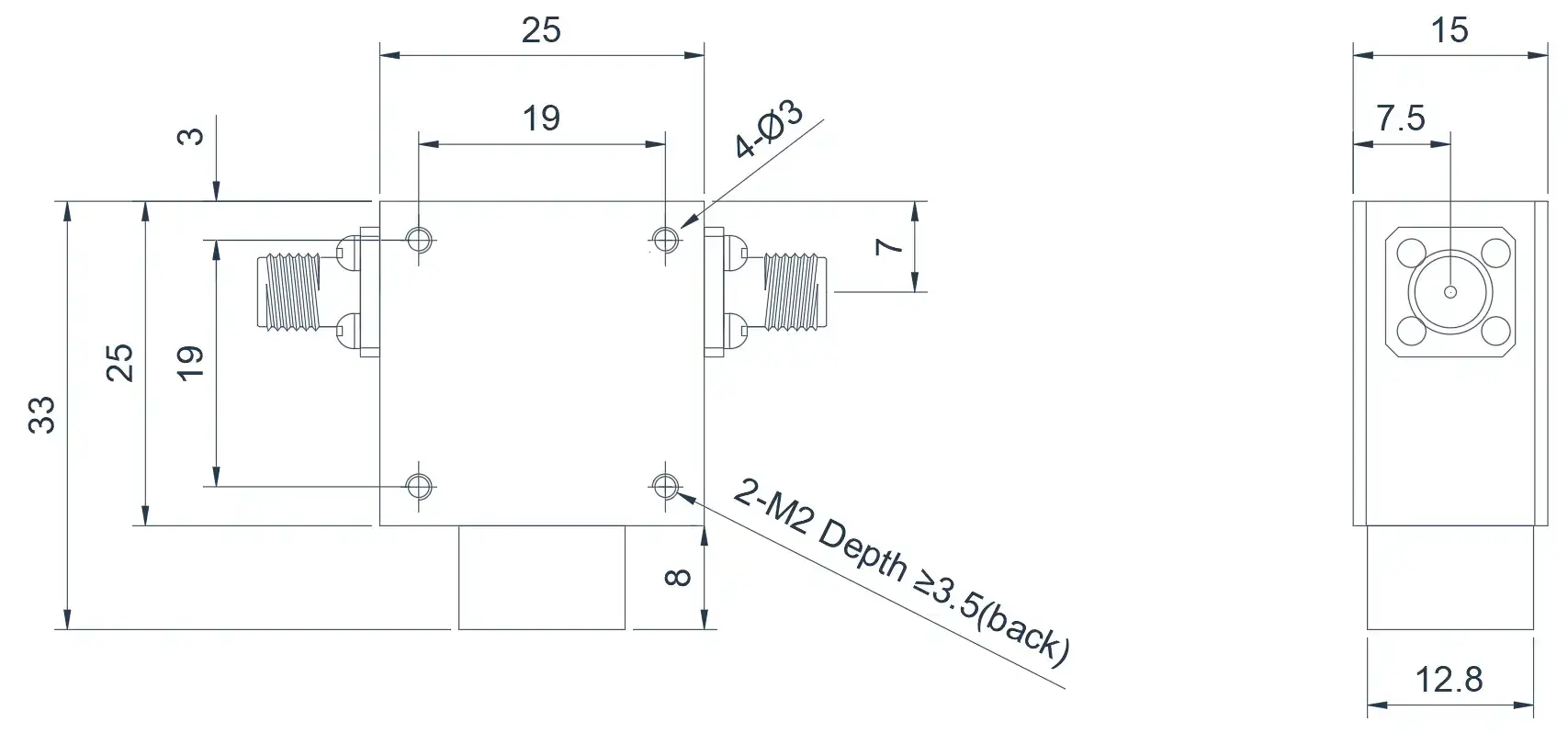

3.0~6.0GHz Geniş Bant Koaksiyel İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, S ile C bantları arasındaki frekans aralığını kapsayan ve maksimum göreceli bant genişliği %66.66’ya kadar ulaşan Geniş Bant Koaksiyel İzolatörlerdir. Frekans bandı gereksinimlerine göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCITA30T60G-B⬇
3.0~6.0
FULL
0.6
16.0
1.35
SMA
-40~+70℃
-/60/60
Clockwise
HCITB30T60G-B⬇
3.0~6.0
FULL
0.6
16.0
1.35
SMA
-40~+70℃
-/60/60
Counter Clockwise

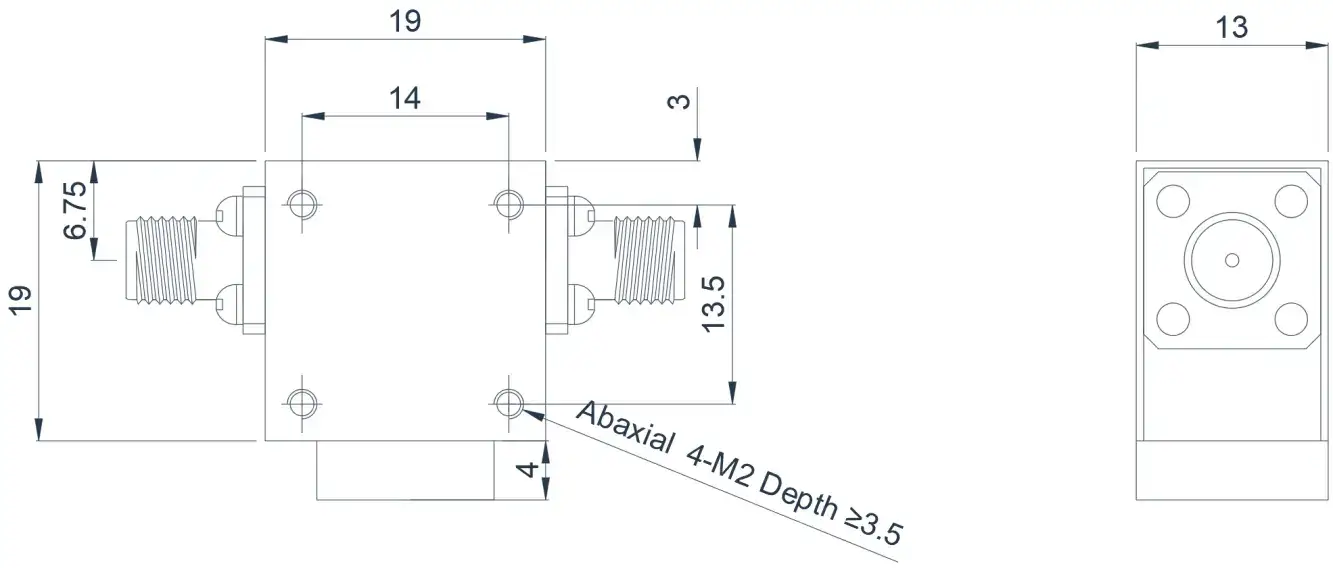

4.0~8.0GHz Geniş Bant Koaksiyel İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, tüm C-band frekans aralığını kapsayan Geniş Bant Koaksiyel İzolatörlerdir. Frekans bandı gereksinimlerine göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCITA40T80G-B⬇
4.0~8.0
FULL
0.4(0.5)
18(17)
1.35
SMA
-40~+70℃
-/60/20
Clockwise
HCITB40T80G-B⬇
4.0~8.0
FULL
0.4(0.5)
18(17)
1.35
SMA
-40~+70℃
-/60/20
Counter Clockwise

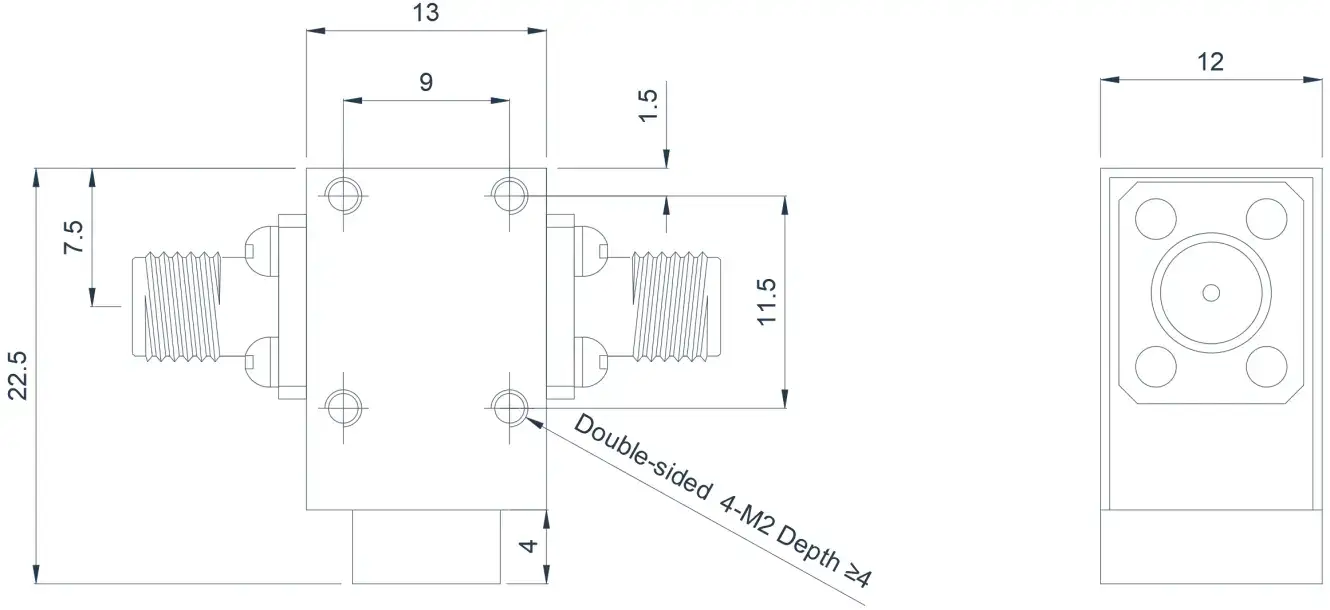

6.0~18.0GHz Geniş Bant Koaksiyel İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, C ile Ku bantları arasındaki frekans aralığını kapsayan ve maksimum göreceli bant genişliği %100’e kadar ulaşan Geniş Bant Koaksiyel İzolatörlerdir. Frekans bandı gereksinimlerine göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCITA60T180G-B⬇
6.0~18.0
FULL
1.2(1.5)
11
1.7
SMA
-55~+85℃
50/20/15
Clockwise
HCITB60T180G-B⬇
6.0~18.0
FULL
1.2(1.5)
11
1.7
SMA
-55~+85℃
50/20/15
Counter Clockwise

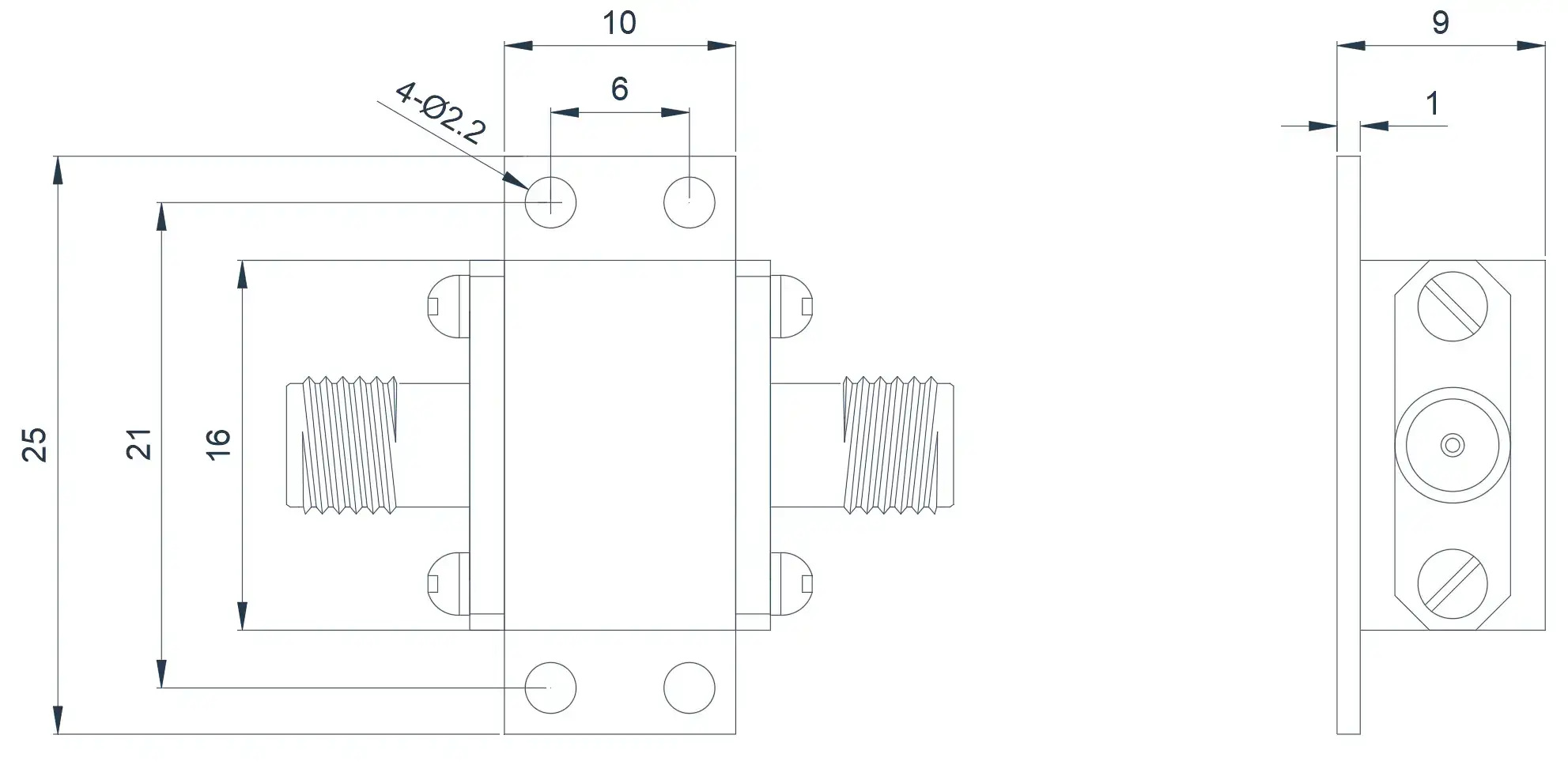

18.0~26.5GHz Geniş Bant Koaksiyel İzolatör
Ürün Genel Bakışı
Aşağıdaki ürünler, tüm K-band frekans aralığını kapsayan Geniş Bant Koaksiyel İzolatörlerdir. Frekans bandı gereksinimlerine göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCITA180T265G-B⬇
18.0~26.5
FULL
1.0
14
1.5
2.92-K
-55~+85℃
10/2/1
Clockwise
HCITB180T265G-B⬇
18.0~26.5
FULL
1.0
14
1.5
2.92-K
-55~+85℃
10/2/1
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
