Bağlantı Tipi Dalga Kılavuzu Sirkülatör
Ka Bant, V Bant, W Bant, D Bant
- Bağlantı Tipi Dalga Kılavuzu Sirkülatör, RF ve mikrodalga sistemlerinde hayati bir bileşendir; dalga kılavuzu iletim hattı içinde verimli sinyal yönlendirmesi ve izolasyon sağlamak üzere tasarlanmıştır.
Temel Özellikler ve Avantajlar
- Yüksek İzolasyon: Gönderme ve alma kanallarını etkili şekilde izole ederek sinyal girişimini önler.
- Düşük Ekleme Kaybı: Yüksek sinyal iletim verimliliği sağlar.
- Yüksek Güç Taşıma Kapasitesi: Radar ve baz istasyonları gibi yüksek güçlü uygulamaların gereksinimlerini karşılar.
- Yüksek Güvenilirlik: Katı hâl tasarım, hareketli parça yok, uzun kullanım ömrü.
- Kompakt Boyut, Kolay Entegrasyon: Koaksiyel yapı kolay kurulum ve bağlantı sağlar.
Tipik Uygulamalar
- Radar Sistemleri (En klasik uygulama)
- İletişim Sistemleri (Özellikle Dubleksleyici İşlevi için)
- Yükselteç Koruması ve Yük
- Test ve Ölçüm Cihazları
Elektriksel Performans Tablosu ve Ürün Görünümü

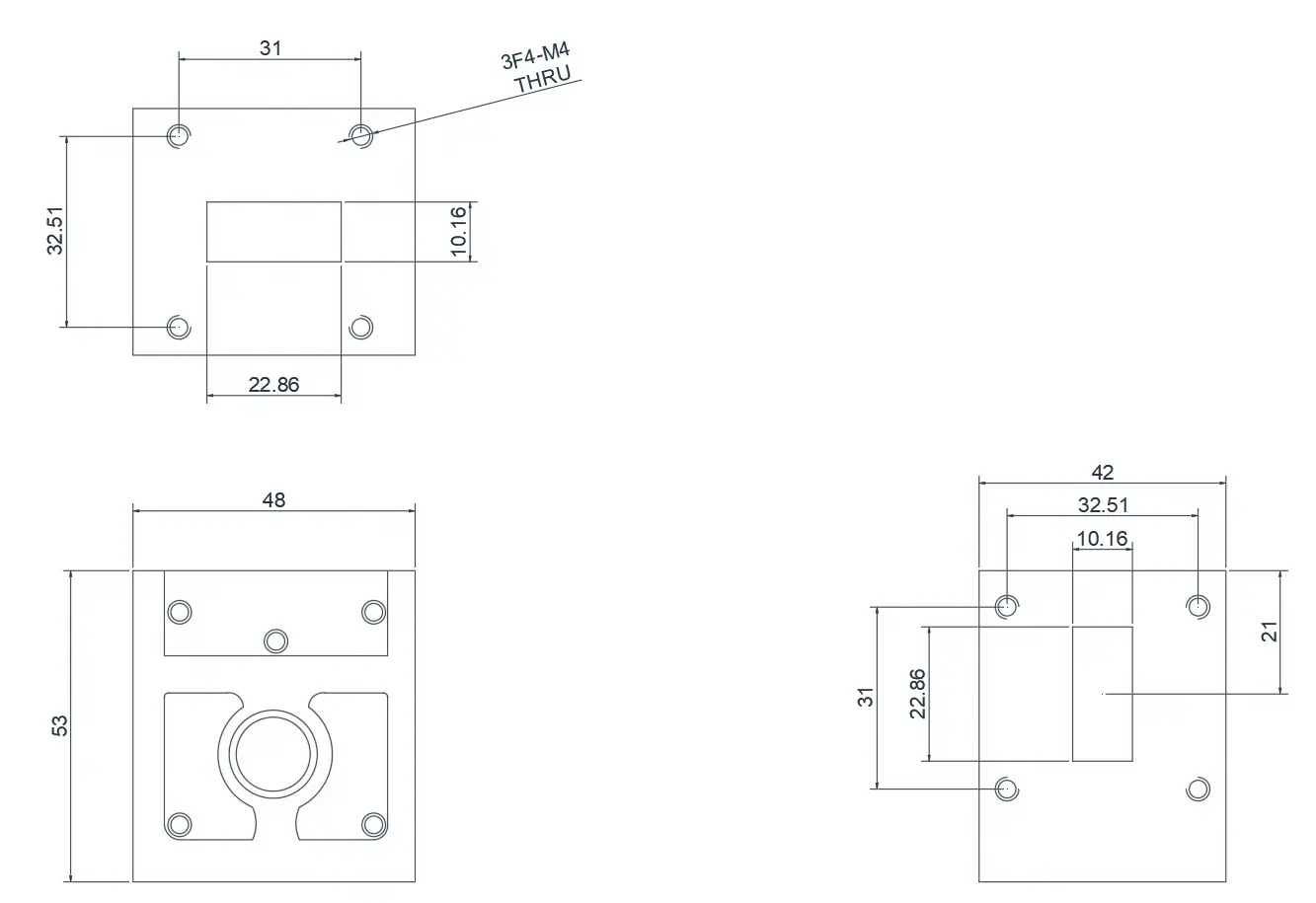

WR-90 Bağlantı Tipi Dalga Kılavuzu Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR-90 (WG-16) standart dalga kılavuzu arayüzüyle tasarlanmış dalga kılavuzu sirkülatörleridir. Aşağıda bazı ürün örnekleri ve tipik teknik özellikler yer almaktadır. Port konumları ve ürün boyutları gereksinimlerinize göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWCT82T125G⬇
8.2~12.5
FULL
0.3
20
1.25
-55~+85
-/500
-

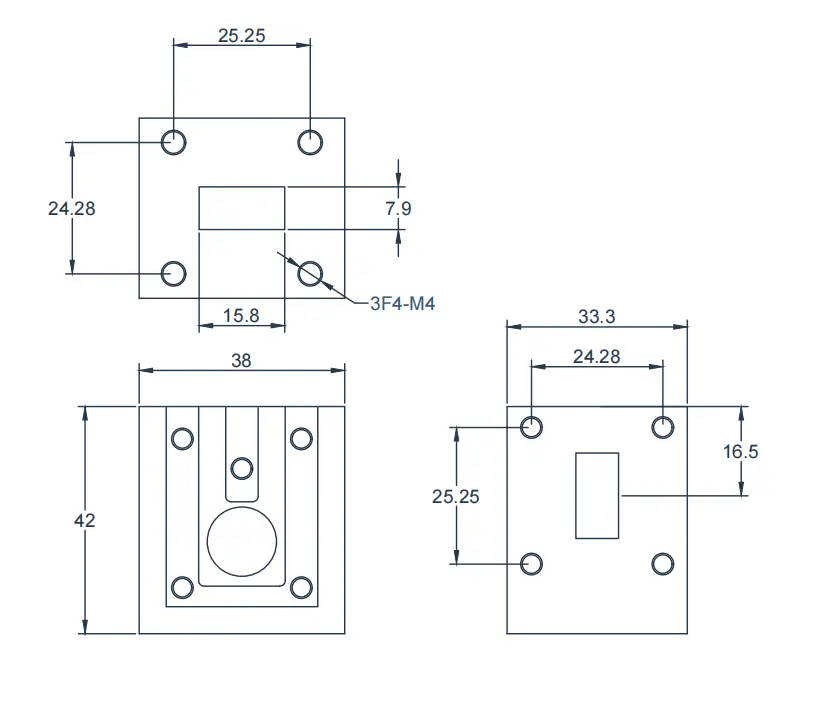

WR-62 Bağlantı Tipi Dalga Kılavuzu Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR-62 (WG-18) standart dalga kılavuzu arayüzüyle tasarlanmış dalga kılavuzu sirkülatörleridir. Aşağıda bazı ürün örnekleri ve tipik teknik özellikler yer almaktadır. Port konumları ve ürün boyutları gereksinimlerinize göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWCT120T180G⬇
12.0~18.0
FULL
0.3
20
1.25
-55~+85
-/300
-

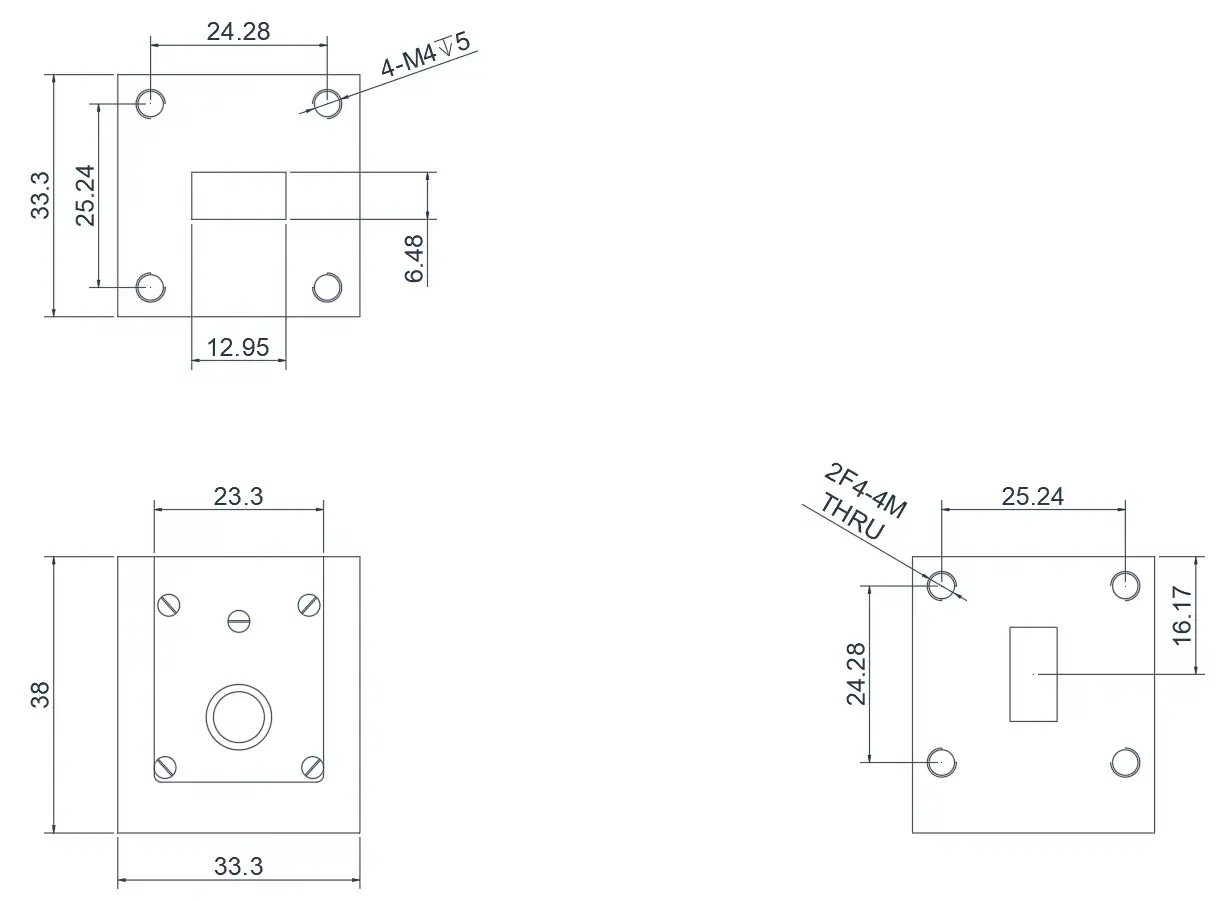

WR-51 Bağlantı Tipi Dalga Kılavuzu Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR-51 (WG-19) standart dalga kılavuzu arayüzüyle tasarlanmış dalga kılavuzu sirkülatörleridir. Aşağıda bazı ürün örnekleri ve tipik teknik özellikler yer almaktadır. Port konumları ve ürün boyutları gereksinimlerinize göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWCT160T180G⬇
16.0~18.0
FULL
0.25
20
1.2
-55~+85
-/250
-
WR-42 Bağlantı Tipi Dalga Kılavuzu Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR-62 (WG-18) standart dalga kılavuzu arayüzüyle tasarlanmış dalga kılavuzu sirkülatörleridir. Aşağıda bazı ürün örnekleri ve tipik teknik özellikler yer almaktadır. Port konumları ve ürün boyutları gereksinimlerinize göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWCT180T265G⬇
18.0~26.5
FULL
0.3
20
1.2
-55~+85
-/200
-

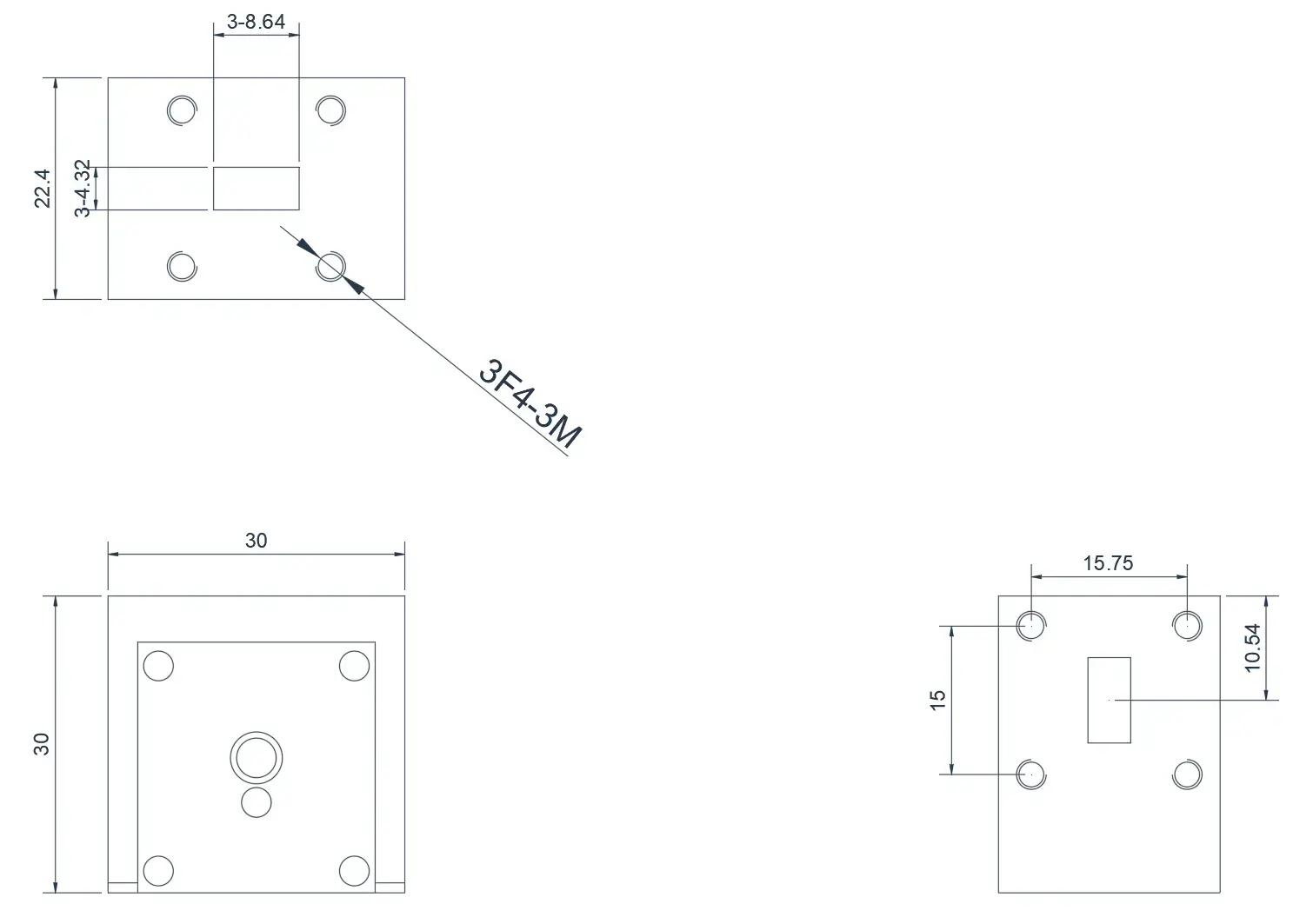

WR-34 Bağlantı Tipi Dalga Kılavuzu Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR-34 (WG-21) standart dalga kılavuzu arayüzüyle tasarlanmış dalga kılavuzu sirkülatörleridir. Aşağıda bazı ürün örnekleri ve tipik teknik özellikler yer almaktadır. Port konumları ve ürün boyutları gereksinimlerinize göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWCT220T330G⬇
22.0~33.0
FULL
0.3
20
1.25
-55~+85
-/200
-

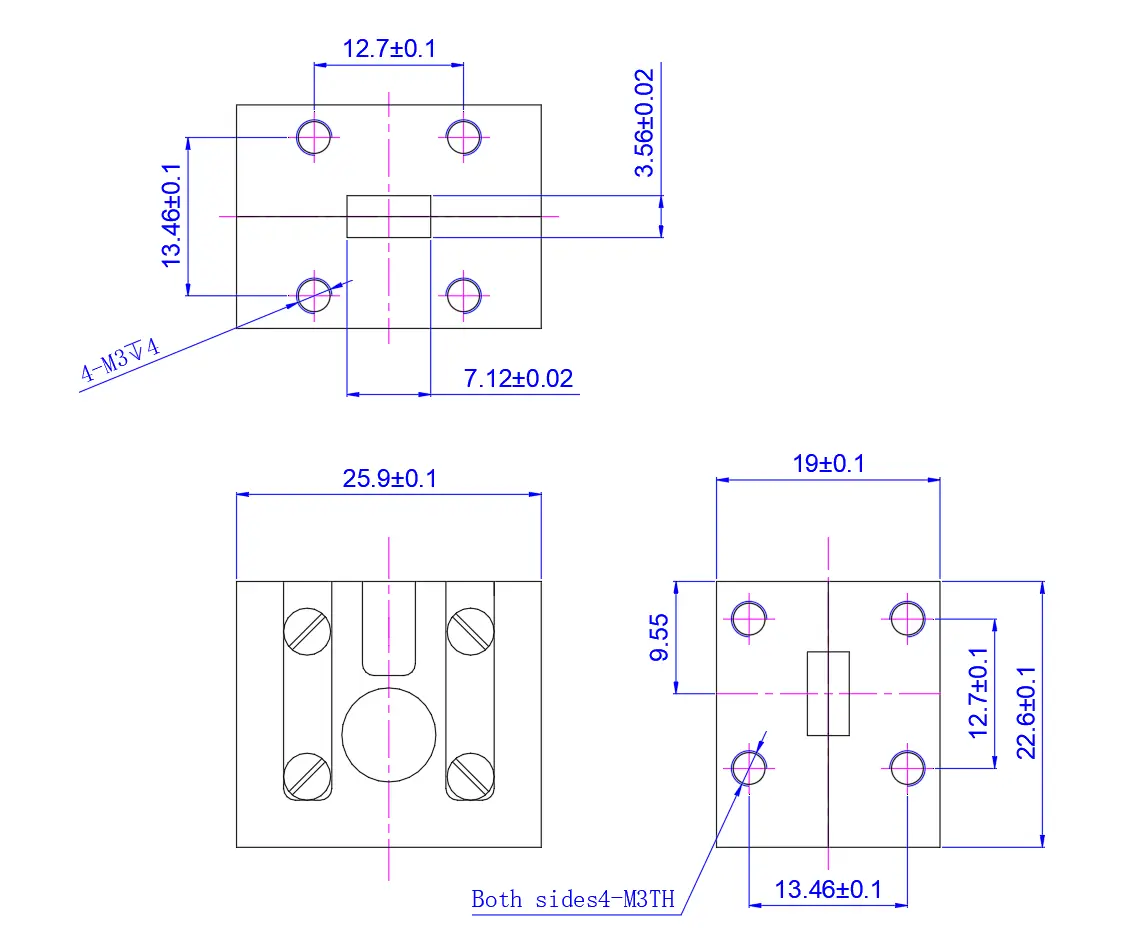

WR-28 Bağlantı Tipi Dalga Kılavuzu Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR-28 (WG-22) standart dalga kılavuzu arayüzüyle tasarlanmış dalga kılavuzu sirkülatörleridir. Aşağıda bazı ürün örnekleri ve tipik teknik özellikler yer almaktadır. Port konumları ve ürün boyutları gereksinimlerinize göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWCT265T400G⬇
26.5~40.0
FULL
0.4
18
1.35
-55~+85
-/150
-

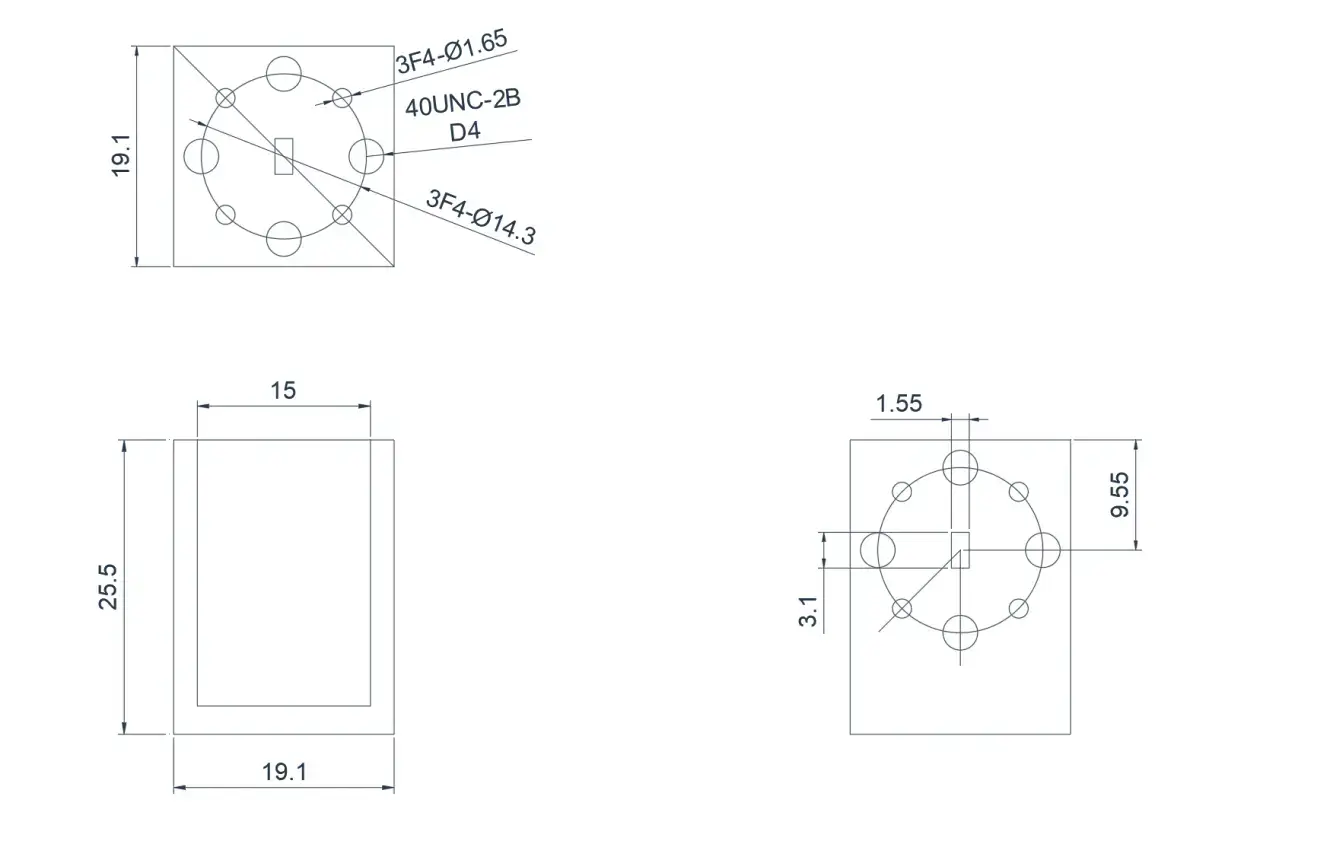

WR-22 Bağlantı Tipi Dalga Kılavuzu Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR-22 (WG-23) standart dalga kılavuzu arayüzüyle tasarlanmış dalga kılavuzu sirkülatörleridir. Aşağıda bazı ürün örnekleri ve tipik teknik özellikler yer almaktadır. Port konumları ve ürün boyutları gereksinimlerinize göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWCT420T460G⬇
42.0~46.0
FULL
0.3
20
1.25
-55~+85
-/30
-

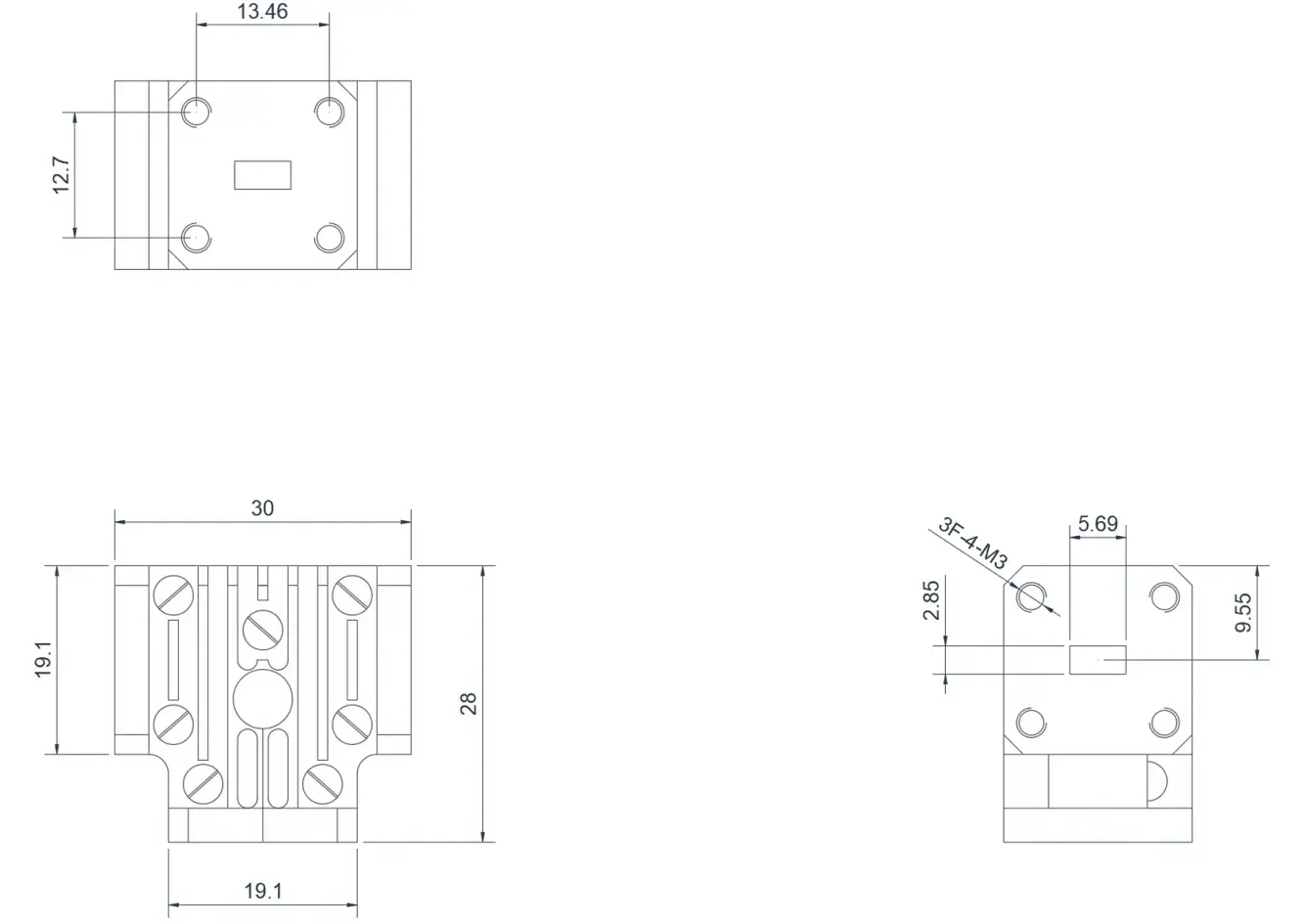

WR-22 Bağlantı Tipi Dalga Kılavuzu Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR-22 (WG-23) standart dalga kılavuzu arayüzüyle tasarlanmış dalga kılavuzu sirkülatörleridir. Aşağıda bazı ürün örnekleri ve tipik teknik özellikler yer almaktadır. Port konumları ve ürün boyutları gereksinimlerinize göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWCT420T460G⬇
42.0~46.0
FULL
0.3
20
1.25
-55~+85
-/30
-

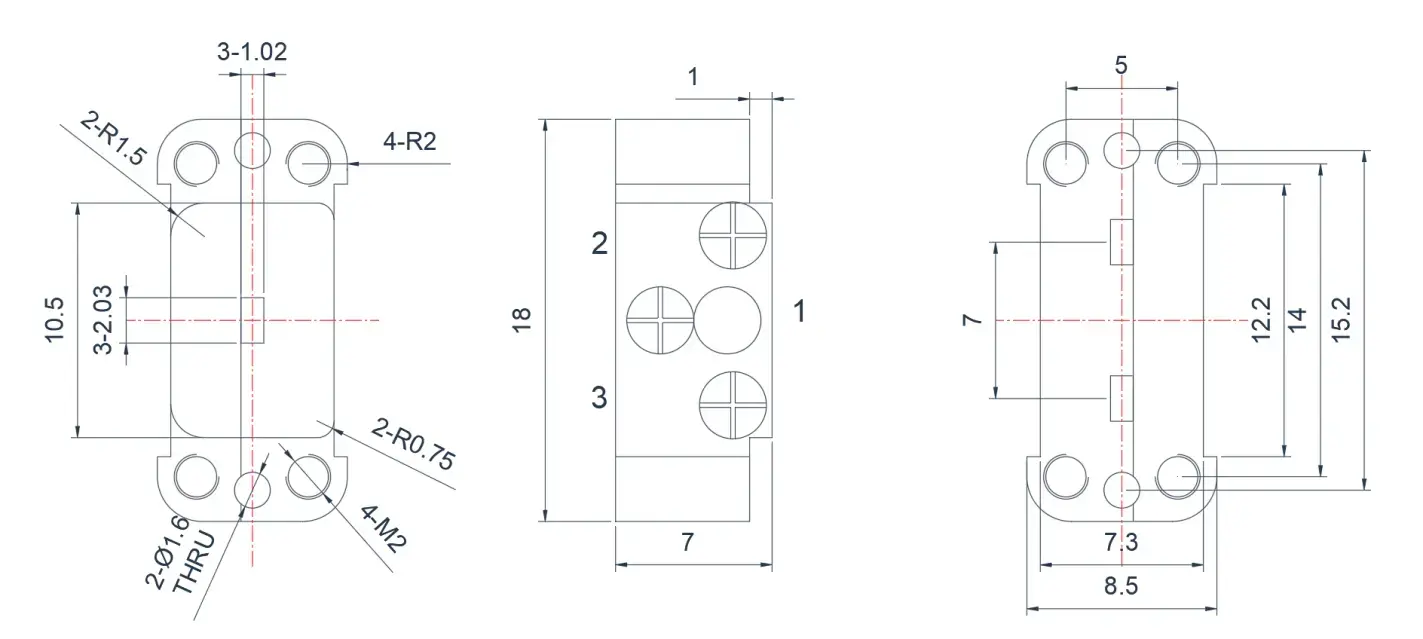

WR-8 Bağlantı Tipi Dalga Kılavuzu Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR-8 (WG-28) standart dalga kılavuzu arayüzüyle tasarlanmış dalga kılavuzu sirkülatörleridir. Aşağıda bazı ürün örnekleri ve tipik teknik özellikler yer almaktadır. Port konumları ve ürün boyutları gereksinimlerinize göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWCT920T960G⬇
92.0~96.0
FULL
0.8
18
1.30
-55~+85
-/2
-

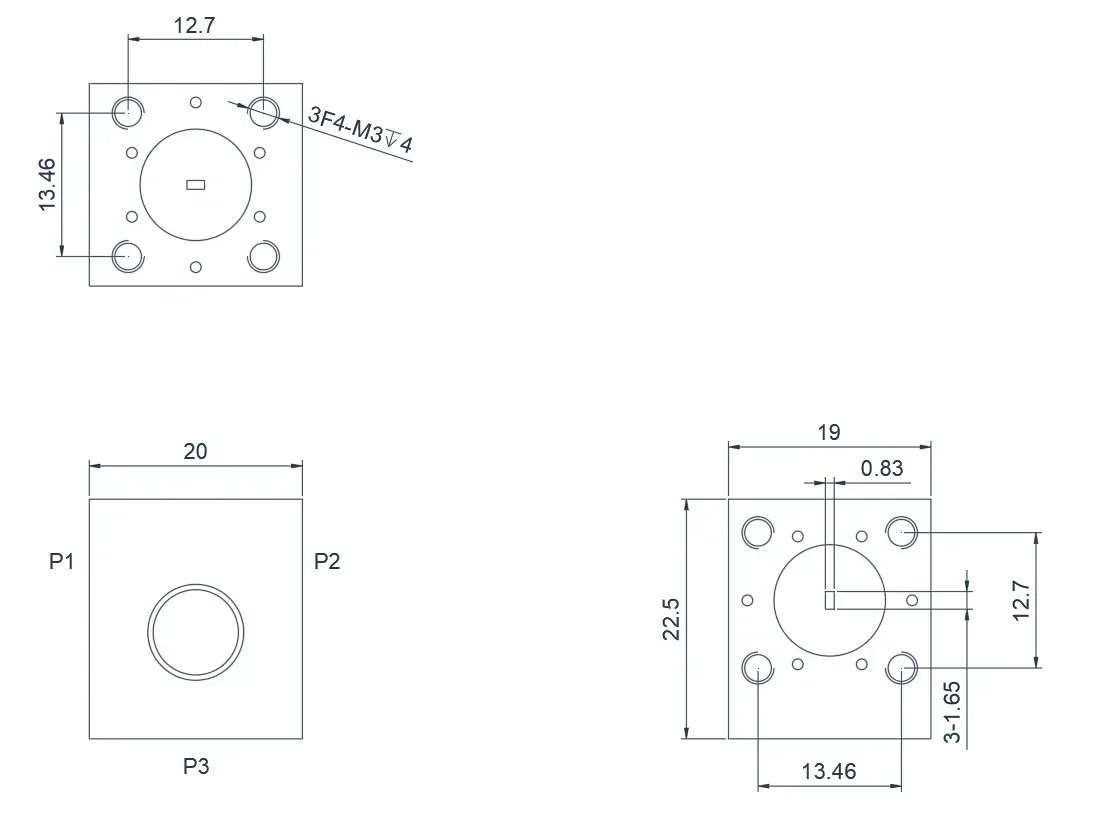

WR-7 Bağlantı Tipi Dalga Kılavuzu Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, WR-7 (WG-29) standart dalga kılavuzu arayüzüyle tasarlanmış dalga kılavuzu sirkülatörleridir. Aşağıda bazı ürün örnekleri ve tipik teknik özellikler yer almaktadır. Port konumları ve ürün boyutları gereksinimlerinize göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HWCT1580T1600G⬇
158.0~160.0
FULL
0.8
18
1.35
-55~+85
-/2
-
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
