Yüksek Güçlü Koaksiyel Sirkülatör
L Bant, S Bant, C Bant, X Bant, Ku Bant, K Bant, Ka Bant
- Yüksek Güçlü Koaksiyel Sirkülatör, RF ve mikrodalga sistemlerinde kritik bir bileşendir; koaksiyel iletim hattı içinde verimli sinyal yönlendirmesi ve izolasyon sağlarken yüksek güç seviyelerini işlemek üzere özel olarak tasarlanmıştır.
Temel Özellikler ve Avantajlar
- Yüksek tepe gücü (onlarca kilowatt ile birkaç megawatt) ve yüksek ortalama gücü (yüzlerce watt ile birkaç kilowatt) destekleyen yüksek güç kapasitesi, radar, yayıncılık, iletişim baz istasyonları ve endüstriyel ısıtma sistemleri için uygundur.
- Düşük ekleme kaybı, ileri yöndeki sinyal enerji kaybını en aza indirerek sistem verimliliğini artırır ve enerji israfı ile ısı oluşumunu azaltır.
- Yüksek izolasyon, yansıyan sinyallerin kaynağa geri dönmesini önleyerek güç yükselteçleri gibi temel aktif cihazları korur.
- Neme, tuz püskürtmesine ve küfe dayanıklı tamamen sızdırmaz yapı, geniş çalışma sıcaklığı aralığı (örn. -55°C ila +85°C) ve güçlü güç toleransı ile zorlu ortamlarda uzun süreli kararlı çalışma için yüksek kararlılık ve güvenilirlik sağlar.
- Mükemmel Gerilim Duran Dalga Oranı (VSWR): Düşük VSWR (genellikle < 1.5), iletim hatlarıyla iyi eşleşme sağlar, sinyal yansımalarını azaltır ve sinyal bütünlüğünü garanti eder.
Tipik Uygulamalar
- Radar sistemleri: Vericiyi ve anteni bağlar; iletim sırasında yüksek güçlü darbeleri, alım sırasında ise zayıf yankı sinyallerini yönlendirir ve hassas alıcı devrelerini korumak için iletim darbelerini izole eden temel bir T/R anahtarı bileşeni olarak çalışır.
- Mobil iletişim baz istasyonları: PA ile anten arasına yerleştirilir; güçlendirilmiş sinyalleri iletim için, alınan sinyalleri ise LNA’ya yönlendirir ve uyumsuzluktan kaynaklanan PA hasarını önlemek için yansımaları izole eder.
- Yayın verici sistemleri (FM/TV): Birden fazla yükselteç çıkışını birleştirmek ve yansıyan gücü izole etmek için güç birleştirmede kullanılır; verici kararlılığını ve verimliliğini sağlar.
- Endüstriyel ısıtma ve tıbbi ekipmanlar: Fırınlar, plazma jeneratörleri ve MRI sistemleri gibi mikrodalga enerji uygulamalarında kullanılır; kaynağı veya yükselteci yük değişimlerinden korur.
- Bilimsel Araştırma: Parçacık hızlandırıcılar, NMR ve plazma araştırmaları gibi yüksek güçlü deneysel düzeneklerde kullanılır.
Elektriksel Performans Tablosu ve Ürün Görünümü
0.1~0.4GHz Yüksek Güçlü Koaksiyel Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, VHF~UHF bantlarındaki Yüksek Güçlü Koaksiyel Sirkülatörlere ait örnek ürünlerdir. Ürün boyutları ve port yapılandırmaları, yüksek güç gereksinimlerine ve yüksek yansıyan güce göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCCTA01T04G⬇
0.1~0.4
10%
0.4
20
1.2
N-K
-55~+85℃
5000/500
Clockwise
HCCTB01T04G⬇
0.1~0.4
10%
0.4
20
1.2
N-K
-55~+85℃
5000/500
Counter Clockwise
0.2~0.6GHz Yüksek Güçlü Koaksiyel Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, VHF ile UHF bantları arasındaki Yüksek Güçlü Koaksiyel Sirkülatörlere ait örnek ürünlerdir. Ürün boyutları ve port yapılandırmaları, yüksek güç gereksinimlerine ve yüksek yansıyan güce göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCCTA02T06G⬇
0.2~0.6
10%
0.4
20
1.2
N-K
-55~+85℃
3000/300
Clockwise
HCCTB02T06G⬇
0.2~0.6
10%
0.4
20
1.2
N-K
-55~+85℃
3000/300
Counter Clockwise

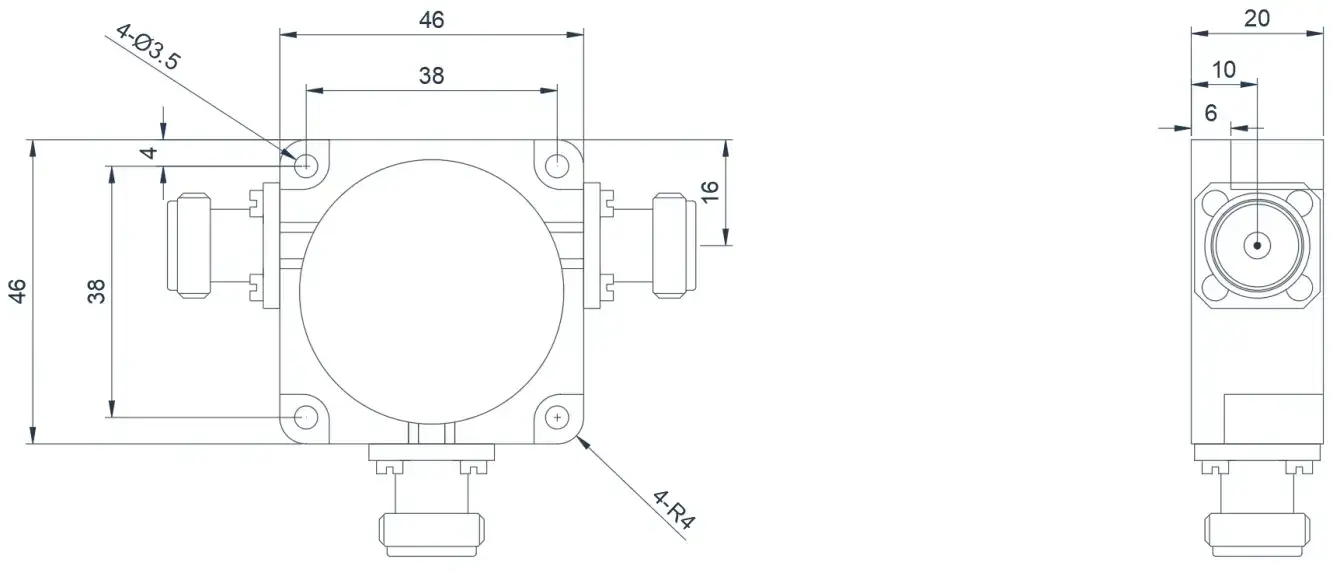

0.4~1.0GHz Yüksek Güçlü Koaksiyel Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, UHF-band Yüksek Güçlü Koaksiyel Sirkülatörlere ait örnek ürünlerdir. Ürün boyutları ve port yapılandırmaları, yüksek güç gereksinimlerine ve yüksek yansıyan güce göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCCTA04T10G⬇
0.4~1.0
10%
0.4
20
1.2
N-K
-55~+85℃
2000/200
Clockwise
HCCTB04T10G⬇
0.4~1.0
10%
0.4
20
1.2
N-K
-55~+85℃
2000/200
Counter Clockwise
0.8~2.5GHz Yüksek Güçlü Koaksiyel Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, UHF ile S bandı arasındaki Yüksek Güçlü Koaksiyel Sirkülatörlere ait örnek ürünlerdir. Ürün boyutları ve port yapılandırmaları, yüksek güç gereksinimlerine ve yüksek yansıyan güce göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCCTA08T25G⬇
0.8~2.5
10%
0.4
20
1.2
N-K
-55~+85℃
1500/150
Clockwise
HCCTB08T25G⬇
0.8~2.5
10%
0.4
20
1.2
N-K
-55~+85℃
1500/150
Counter Clockwise

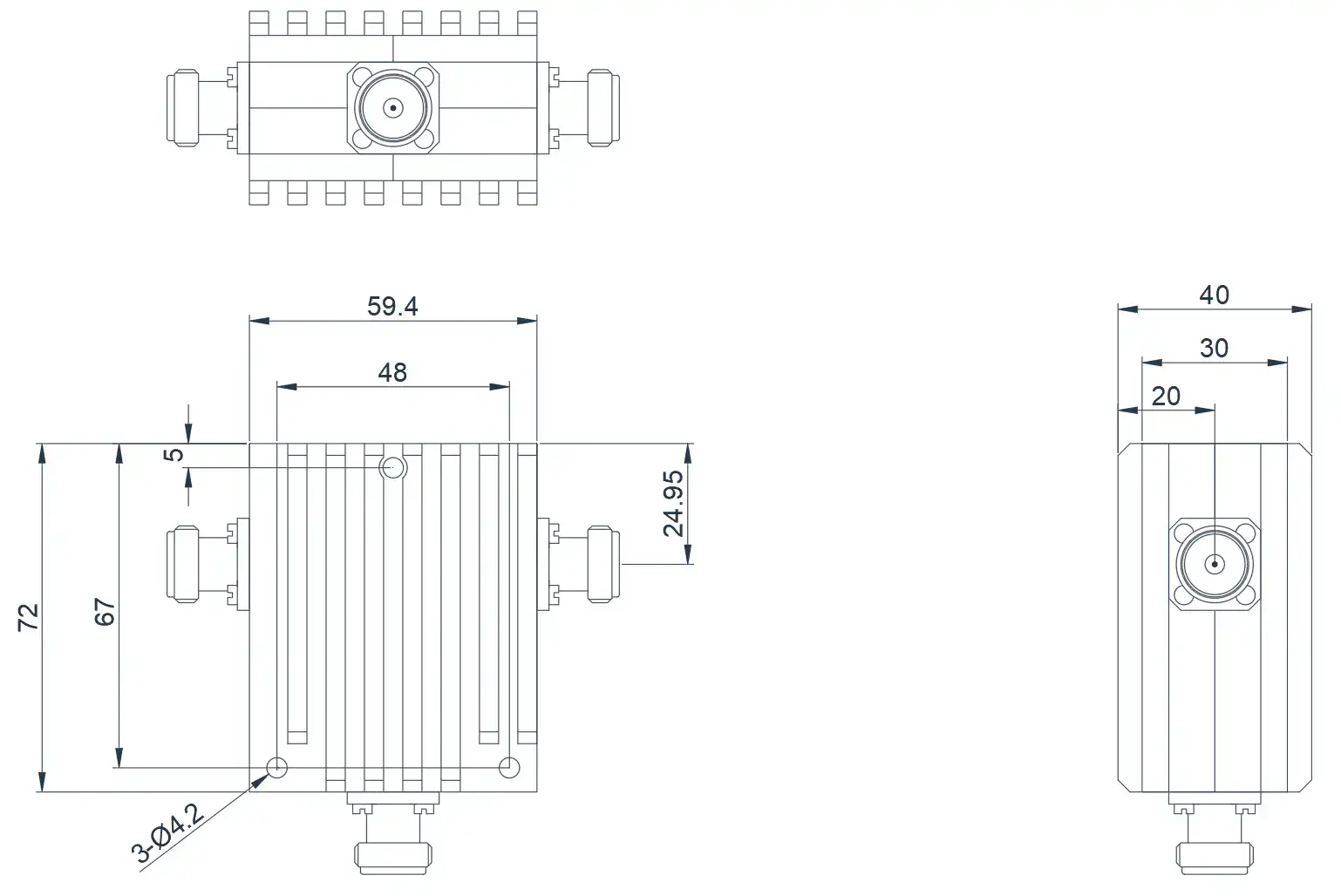

2.0~4.0GHz Yüksek Güçlü Koaksiyel Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, yüksek güçlü malzemeler ve geliştirilmiş ısı dağıtım çözümleri kullanılarak tasarlanmış S-band geniş bant yüksek güçlü koaksiyel sirkülatörlerdir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCCTA20T40G⬇
2.0~4.0
FULL
0.8
15.0
1.5
N-K
-40~+70
-/500
Clockwise
HCCTB20T40G⬇
2.0~4.0
FULL
0.8
15.0
1.5
N-K
-40~+70
-/500
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
