Yüzeye Montaj Teknolojisi Mikroşerit Sirkülatör

X Bant, Ku Bant. (8GHz-18GHz)

Yüzeye Montaj Teknolojisi (SMT) Mikroşerit Sirkülatör serisi, yüzeye montaj montajlarına kolay entegrasyon için tasarlanmıştır ve geniş bir elektronik uygulama yelpazesi için esneklik sağlar.
Bu sirkülatörler kompakt boyutları, yüksek performansları ve SMT montaj prosesleriyle uyumlulukları ile öne çıkar.
Alan tasarrufu ve verimli montajın kritik olduğu modern iletişim sistemleri, faz dizili antenler ve RF ön uç modülleri için idealdir. SMT Mikroşerit Sirkülatör serisi, SMT tabanlı sorunsuz entegrasyonla güvenilir sinyal yönlendirmesi ve izolasyon sağlar.

Bize Ulaşın

Temel Özellikler ve Avantajlar

Ultra Kompakt ve Hafif: LTCC ve entegre tasarım kullanır; çok küçük boyutlara (örn. 3.2x2.5x1.2mm) ve yalnızca birkaç onda gram ağırlığa olanak tanır, PCB alanından büyük ölçüde tasarruf sağlar. Yüksek entegrasyonlu modüller için idealdir.
Yüzeye Montaj Paketi: SMT proses gereksinimleriyle uyumludur, yeniden akış lehimleme yoluyla doğrudan PCB’lere monte edilebilir. Otomatik ve büyük ölçekli üretim için son derece uygundur, montaj maliyetini ve süresini önemli ölçüde azaltır.
Mükemmel Yüksek Frekans Performansı: Düzlemsel yapı, yüksek frekans ve ultra yüksek frekans bantlarında (örn. C, X, Ku, Ka bantları) düşük parazitik parametreler ve kararlı performansla üstün performans sunar.
Yüksek Güvenilirlik: Tamamen katı hâl yapısı, hareketli parça içermez, titreşim ve darbeye dayanıklıdır. LTCC malzeme iyi termal kararlılık ve uzun çalışma ömrü sunar.
Mükemmel Tutarlılık: Yarı iletken benzeri proseslerle üretilir; koaksiyel veya stripline sirkülatörlere kıyasla partiden partiye çok daha iyi tutarlılık ve ürün tekrarlanabilirliği sağlar.

Tipik Uygulamalar

Radar Sistemleri: Düşük gürültülü yükselteci yüksek güçlü iletim sinyallerinden koruyarak gönderme ve alma yolları arasında geçiş yapmak için T/R Modüllerinde kullanılır.
Mobil İletişim Altyapısı: 5G/4G Baz İstasyonu Massive MIMO anten sistemlerinde iletim ve alım sinyallerinin izolasyonu.
Noktadan Noktaya / Noktadan Çok Noktaya Radyolar: Mikrodalga röle iletişimi ve uydu haberleşme terminallerinde, tek antenle hem gönderme hem de alma işlevlerinin gerçekleştirilmesini sağlar.
Test ve Ölçüm Ekipmanları: Sinyal kaynakları ve spektrum analizörleri gibi ekipmanlarda sinyal yönlendirme ve izolasyon için kullanılır.
IoT ve Dronlar: Katı boyut ve ağırlık kısıtlamalarına sahip cihazlarda verimli RF sinyal yönetimi sağlar.

Elektriksel Performans Tablosu ve Ürün Görünümü

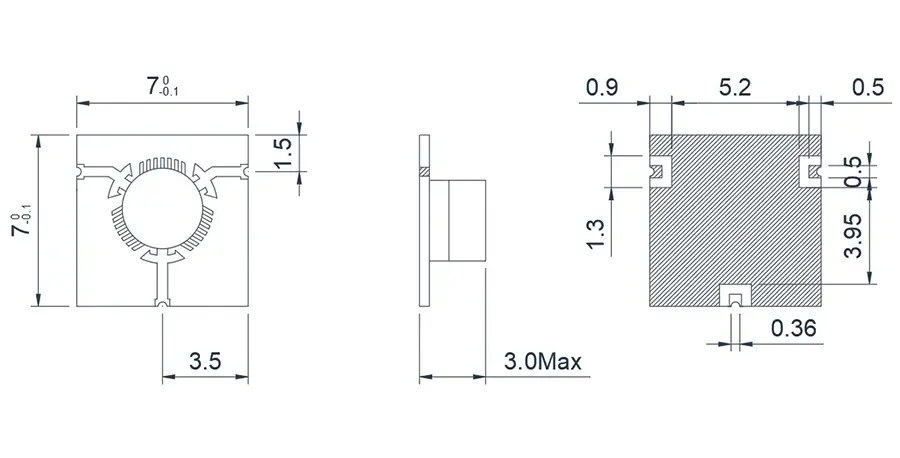

8.0~12.0GHz Yüzeye Montaj Teknolojisi Mikroşerit 'T' Bağlantılı Sirkülatör

Model	Frekans(GHz)	BW Maks	Ekleme kaybı(dB) Maks	İzolasyon(dB)Min	VSWR Maks	çalışma sıcaklığı(℃ )	PK/CW/RP(Watt)	Yön
HMCTE80T120G⬇	8.0~12.0	FULL	0.6	18	1.3	-55~+85℃	20/10	Clockwise
HMCTF80T120G⬇	8.0~12.0	FULL	0.6	18	1.3	-55~+85℃	20/10	Counter Clockwise

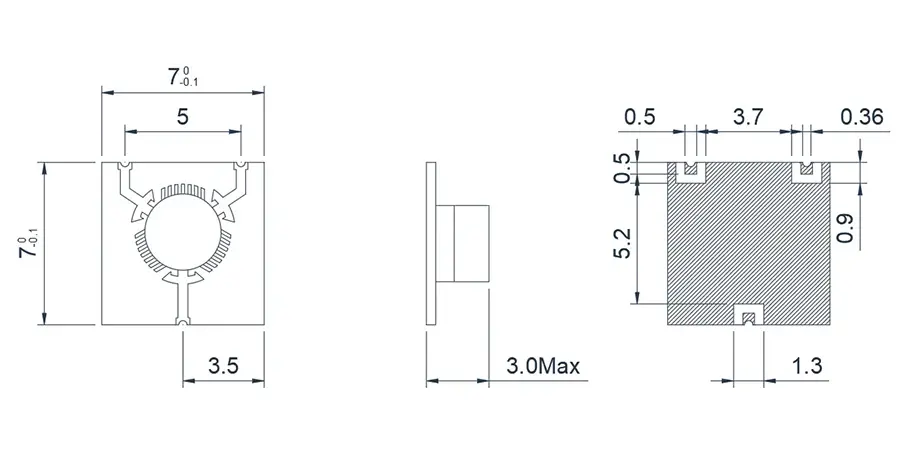

8.0~12.0GHz Yüzeye Montaj Teknolojisi Mikroşerit 'Y' Bağlantılı Sirkülatör

Model	Frekans(GHz)	BW Maks	Ekleme kaybı(dB) Maks	İzolasyon(dB)Min	VSWR Maks	çalışma sıcaklığı(℃ )	PK/CW/RP(Watt)	Yön
HMCYE80T120G⬇	8.0~12.0	FULL	0.6	18	1.3	-55~+85℃	20/10	Clockwise
HMCYF80T120G⬇	8.0~12.0	FULL	0.6	18	1.3	-55~+85℃	20/10	Counter Clockwise

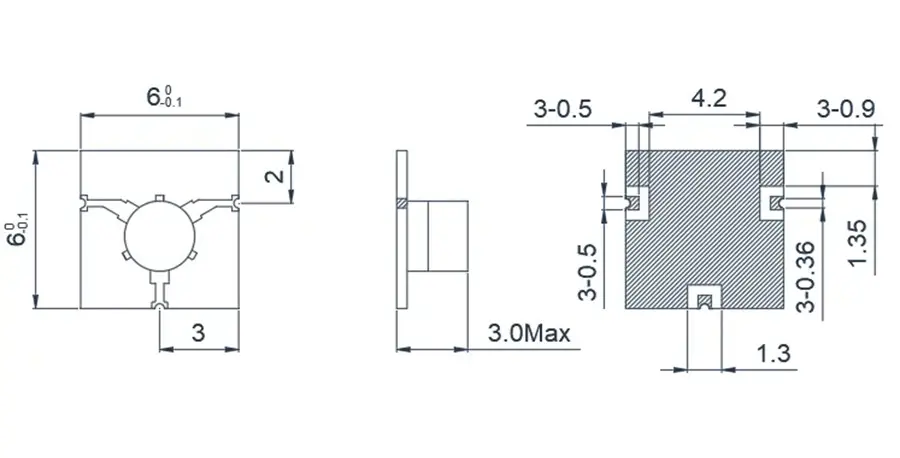

14.0~18.0GHz Yüzeye Montaj Teknolojisi Mikroşerit 'T' Bağlantılı Sirkülatör

Model	Frekans(GHz)	BW Maks	Ekleme kaybı(dB) Maks	İzolasyon(dB)Min	VSWR Maks	çalışma sıcaklığı(℃ )	PK/CW/RP(Watt)	Yön
HMCTE140T180G⬇	14.0~18.0	FULL	0.6	18	1.3	-55~+85℃	20/10	Clockwise
HMCTF140T180G⬇	14.0~18.0	FULL	0.6	18	1.3	-55~+85℃	20/10	Counter Clockwise

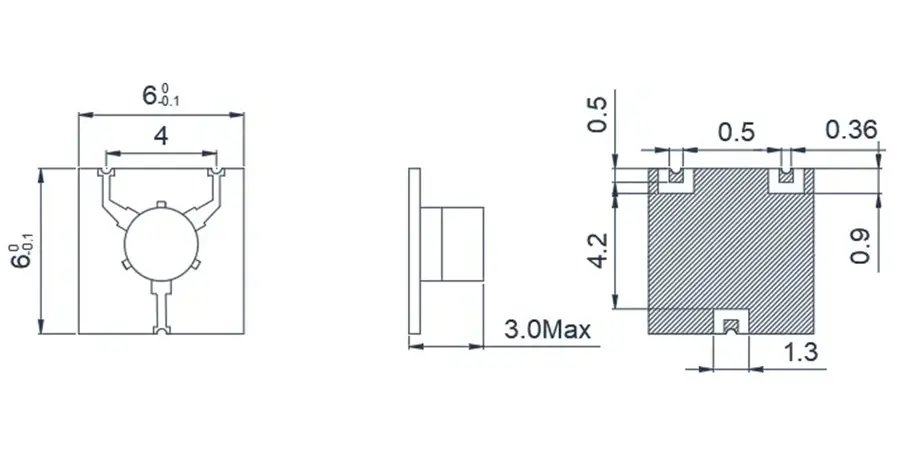

14.0~18.0GHz Yüzeye Montaj Teknolojisi Mikroşerit 'Y' Bağlantılı Sirkülatör

Model	Frekans(GHz)	BW Maks	Ekleme kaybı(dB) Maks	İzolasyon(dB)Min	VSWR Maks	çalışma sıcaklığı(℃ )	PK/CW/RP(Watt)	Yön
HMCYE140T180G⬇	14.0~18.0	FULL	0.6	18	1.3	-55~+85℃	20/10	Clockwise
HMCYF140T180G⬇	14.0~18.0	FULL	0.6	18	1.3	-55~+85℃	20/10	Counter Clockwise

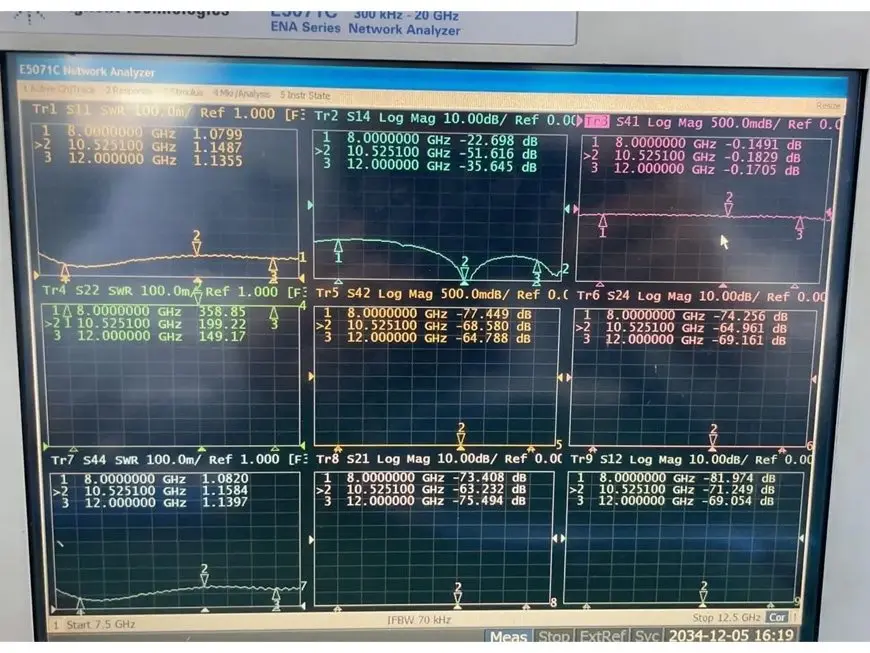

HMCYE80T120G 8.0GHz-12.0GHz
