Minyatürleştirilmiş Mikroşerit Sirkülatör

C Bant, X Bant, K Bant, Ka Bant (5GHz-37GHz)

  • Minyatürleştirilmiş Mikroşerit Sirkülatör serisi, önemli ölçüde daha küçük boyutlar elde etmek için tasarlanmıştır ve katı montaj boyutu gereksinimlerine sahip uygulamalar için son derece uygundur.
  • Kompakt boyutuna rağmen, bu sirkülatörler yüksek performansı korur; güvenilir işlevsellik sağlamak için gelişmiş üretim tekniklerine ve hassas üretim proseslerine dayanır.
  • Bu seri, alan kısıtlaması olan projeler için idealdir ve kompakt form faktörü içinde kararlı ve güvenilir performans sunar.
Bize Ulaşın
Minyatürleştirilmiş Mikroşerit Sirkülatör
Minyatürleştirilmiş Mikroşerit Sirkülatör

Temel Özellikler ve Avantajlar

  • Ultra Kompakt Boyut ve Hafiflik: Geleneksel dalga kılavuzu veya stripline sirkülatörlerle karşılaştırıldığında hacim ve ağırlık %50–80 oranında azaltılır; birkaç milimetre kare kadar küçük boyutlarla T/R modülleri ve RFIC paketleri gibi yüksek entegrasyonlu modüller için idealdir.
  • Yüksek İzolasyon ve Düşük Ekleme Kaybı: Yüksek izolasyon(genellikle > 20 dB), iletim sinyali sızıntısını önler ve hassas alıcıları korur; düşük ekleme kaybı(<0.5 dB) ise verimli iletim ve düşük sistem gürültü katsayısı sağlar.
  • Geniş Çalışma Bant Genişliği: Dar banttan(%3–5) geniş banda(bir oktava kadar) kadar özelleştirilebilir bant genişliklerini destekler ve çeşitli sistem gereksinimlerini karşılar.
  • Yüksek Güç Taşıma Kapasitesi: Kompakt boyutuna rağmen, optimize edilmiş termal tasarım ve malzemeler birkaç watt’tan onlarca watt’a kadar ortalama gücü işleyebilir; tepe güç ise kilowatt seviyelerine ulaşabilir.
  • Mükemmel Sıcaklık Kararlılığı ve Güvenilirlik: Sıcaklık telafili manyetik devreler veya geniş sıcaklık ferritleri, −40 °C ila +85 °C arasında kararlı performans sağlar; sağlam yapı ise askeri ve zorlu ortamlar için titreşim ve darbeye karşı güçlü direnç sunar.
  • Yüzeye Montaj Teknolojisi (SMT) Uyumluluğu: Yüzeye montaj ve otomatik pick-and-place için tasarlanmıştır; montaj verimliliğini ve tutarlılığını artırırken üretim maliyetlerini azaltır.

Tipik Uygulamalar

  • Radar Sistemleri: Özellikle faz dizili radarların T/R modüllerinde, gönderme ve alma kanallarını paylaşmak ve izole etmek için kullanılır.
  • 5G/6G İletişim Altyapısı: Massive MIMO baz istasyonlarındaki RF birimlerinde gönderme/alma dupleksleme için kullanılır.
  • Uydu Haberleşmesi ve Navigasyon: Katı boyut ve ağırlık gereksinimlerine sahip hava, gemi ve araç tabanlı mobil terminaller.
  • Test ve Ölçüm Cihazları: Spektrum analizörleri, vektör ağ analizörleri vb. cihazlarda temel anahtarlama veya izolasyon bileşeni olarak kullanılır.
  • IoT Cihazları ve Terminaller: Dronlar, giyilebilir cihazlar ve kompakt RF ön uçları gerektiren diğer senaryolar.
  • Askeri ve Havacılık-Uzay Elektroniği: Füze arayıcı başlıkları, elektronik harp ekipmanları vb.

Elektriksel Performans Tablosu ve Ürün Görünümü

5.0~6.0GHz Minyatürleştirilmiş Mikroşerit 'T' Bağlantılı Sirkülatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMCTA50T60G-M⬇ 5.0~6.0 FULL 0.6 18 1.3 -55~+85℃ 10/2.5 Clockwise
HMCTB50T60G-M⬇ 5.0~6.0 FULL 0.6 18 1.3 -55~+85℃ 10/2.5 Counter Clockwise
2.7~4.0GHz Mikroşerit Sirkülatör Görünümü
8.0~12.0GHz Minyatürleştirilmiş Mikroşerit 'T' Bağlantılı Sirkülatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMCTA80T120G-M⬇ 8.0~12.0 FULL 0.9 15 1.4 -55~+85℃ 20/5 Clockwise
HMCTB80T120G-M⬇ 8.0~12.0 FULL 0.9 15 1.4 -55~+85℃ 20/5 Counter Clockwise
4.8~8.0GHz Mikroşerit Sirkülatör Görünümü
8.0~12.0GHz Minyatürleştirilmiş Mikroşerit 'Y' Bağlantılı Sirkülatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMCYA80T120G-M⬇ 8.0~12.0 FULL 0.9 15 1.4 -55~+85℃ 20/5 Clockwise
HMCYB80T120G-M⬇ 8.0~12.0 FULL 0.9 15 1.4 -55~+85℃ 20/5 Counter Clockwise
5.0~6.0GHz Mikroşerit Sirkülatör Görünümü
15.0~17.0GHz Minyatürleştirilmiş Mikroşerit 'T' Bağlantılı Sirkülatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMCTA150T170G-M⬇ 15.0~17.0 FULL 0.5 20 1.2 -55~+85℃ 20/5 Clockwise
HMCTB150T170G-M⬇ 15.0~17.0 FULL 0.5 20 1.2 -55~+85℃ 20/5 Counter Clockwise
7.0~9.5GHz Mikroşerit Sirkülatör Görünümü
33.0~37.0GHz Minyatürleştirilmiş Mikroşerit 'T' Bağlantılı Sirkülatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMCTA330T370G-M⬇ 33.0~37.0 FULL 0.8 18 1.35 -55~+85℃ 5/2 Clockwise
HMCTB330T370G-M⬇ 33.0~37.0 FULL 0.8 18 1.35 -55~+85℃ 5/2 Counter Clockwise
8.0~18.0GHz Mikroşerit Sirkülatör Görünümü
33.0~37.0GHz Minyatürleştirilmiş Mikroşerit 'Y' Bağlantılı Sirkülatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMCYA330T370G-M⬇ 33.0~37.0 FULL 0.8 18 1.35 -55~+85℃ 5/2 Clockwise
HMCYB330T370G-M⬇ 33.0~37.0 FULL 0.8 18 1.35 -55~+85℃ 5/2 Counter Clockwise
28.0~40.0GHz Mikroşerit Sirkülatör Görünümü

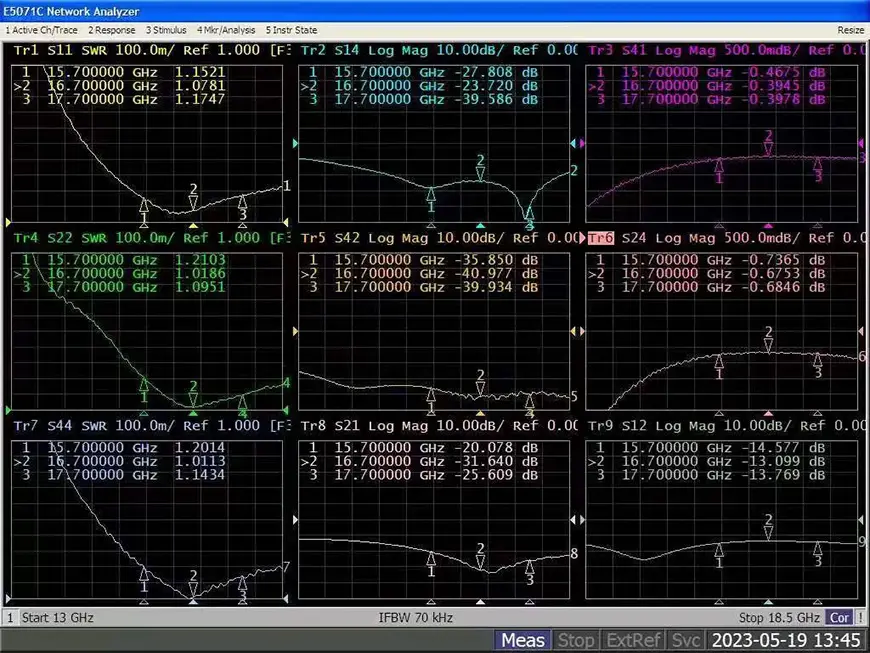

HMCTA150T170G-M 15.7GHz-17.7GHz
HMCTA150T170G-M 15.7GHz-17.7GHz
Minyatürleştirilmiş Mikroşerit Sirkülatör

HzBeat Hakkında

HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.

Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.

Özelleştirme & Seçim Kılavuzu

  • Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
  • Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
  • Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
  • Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
  • Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.

Neden Ürünümüzü Seçmelisiniz

  • Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
  • Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
  • Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
  • Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.

Tipik Mikroşerit Sirkülatör
Tipik Mikroşerit Sirkülatör
Geniş Bant Mikroşerit Sirkülatör
Geniş Bant Mikroşerit Sirkülatör
Yüzeye Montaj Teknolojisi Mikroşerit Sirkülatör
Yüzeye Montaj Teknolojisi Mikroşerit Sirkülatör

Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.

Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
