SMD Sirkülatör(SMT), Yüzeye Montaj Cihazı

40GHz’ye kadar frekans.

  • SMD Sirkülatör (SMT), yüzeye montaj montajlarına sorunsuz entegrasyon için tasarlanmış kompakt ve çok yönlü bir bileşendir.
  • Bu sirkülatör, modern iletişim sistemleri, radar sistemleri ve RF ön uç modülleri için yüksek izolasyon ve verimli sinyal yönlendirmesi sağlar.
  • SMT montajıyla uyumlu olan SMD Sirkülatör(SMT), yüzeye montaj devrelerinde güvenilir sinyal yönlendirmesi ve izolasyon sağlarken yerden tasarruflu ve verimli montaj imkânı sunar.
Bize Ulaşın
Tipik Drop-in Sirkülatör

Temel Özellikler ve Avantajlar

  • Minyatürleştirme ve Hafiflik: LTCC ve SMT teknolojisi, geleneksel sirkülatör tasarımlarına kıyasla boyut ve ağırlığı önemli ölçüde azaltır; bu da onları cep telefonları, dronlar ve faz dizili radar T/R modülleri gibi alan ve ağırlık kısıtlaması olan uygulamalar için ideal hale getirir.
  • Yüksek Güvenilirlik: Hareketli parça içermeyen tamamen katı hâl tasarımı titreşime ve zorlu ortamlara dayanıklıdır; seramik ve metal paketleme ise mükemmel hermetiklik ve termal kararlılık sağlar.
  • Otomatik Üretime Uygun: SMD paketi, PCB ve SMT montajıyla tamamen uyumludur; hızlı, düşük maliyetli ve yüksek tutarlılığa sahip otomatik üretim sağlar ve üretim verimliliğini artırır.
  • Mükemmel RF Performansı: Düşük ekleme kaybı(<0.5 dB), yüksek izolasyon(> 20 dB) ve düşük VSWR(< 1.25), verimli iletim, minimum yansıma ve güçlü ters izolasyon sağlar.
  • Geniş Bant Performansı: Yüzlerce MHz’den onlarca GHz’e kadar uygulamaları kapsayan geniş frekans bantlarında kararlı çalışma için tasarlanmıştır.

Tipik Uygulamalar

  • Mobil İletişim: 4G/5G/6G baz istasyonları, küçük hücreler.
  • Radar Sistemleri: Askeri, meteorolojik, otomotiv radarı.
  • Uydu Haberleşmesi: VSAT, uydu/yer terminalleri.
  • Test ve Ölçüm Ekipmanları: Vektör Ağ Analizörleri, sinyal kaynakları vb.
  • Nesnelerin İnterneti (IoT) Cihazları.

Elektriksel Performans Tablosu ve Ürün Görünümü

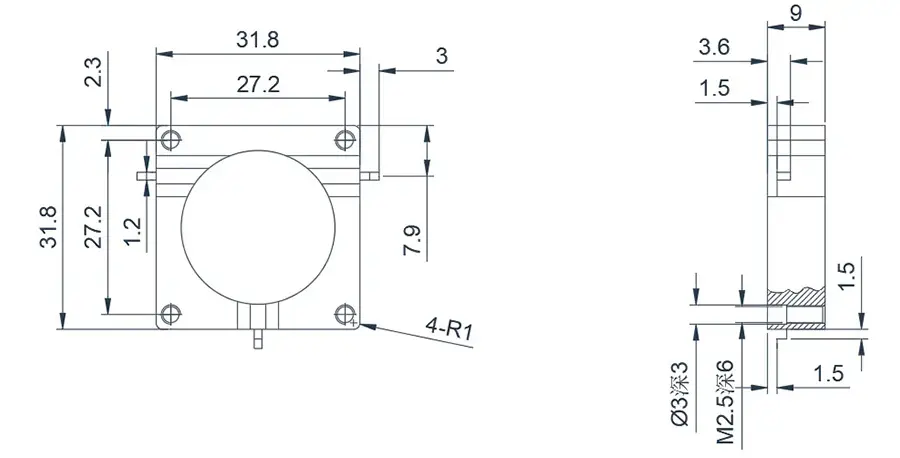

0.336~0.344GHz SMD Sirkülatör(SMT)
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HDCTC336T344M⬇ 0.336~0.344 FULL 0.40 18 1.29 -40~+125℃ 2000/200 Clockwise
HDCTD336T344M⬇ 0.336~0.344 FULL 0.40 18 1.29 -40~+125℃ 2000/200 Counter Clockwise
0.336~0.344GHz SMD Sirkülatör(SMT)

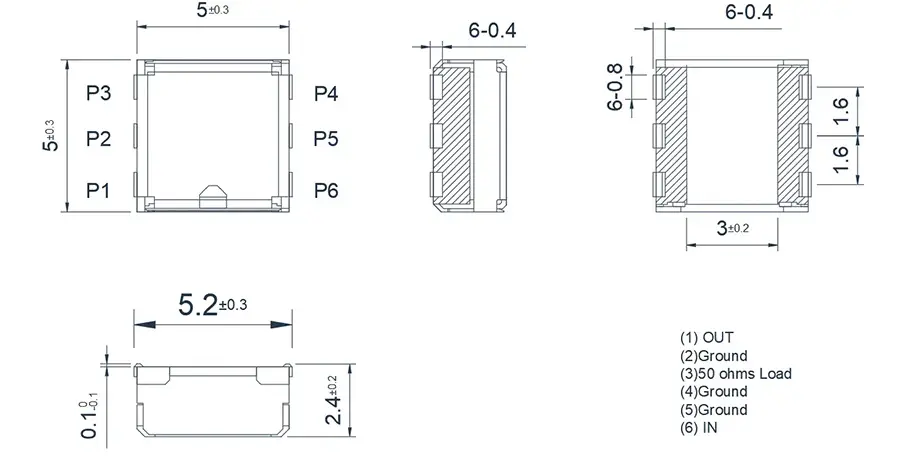

1.8~3.6GHz SMD Sirkülatör(SMT)
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HLCU1805T1880M⬇ 1.805~1.88 FULL 0.75(-35~+125℃) 13.0(-35~+125℃) 1.58(-35~+125℃) -40~125℃ 10/2
HLCU2110T2170M⬇ 2.11~2.17 FULL 0.6(-35~+85℃)
0.65(+85~+125℃) 		13.0(-35~+125℃) 1.58(-35~+125℃) -40~125℃ 10/2
HLCU2500T2700M⬇ 2.5~2.7 FULL 1.3(-40~+125℃) 11.0(-40~+125℃) 1.78(-40~+125℃) -40~125℃ 10/2
HLCU3300T3600M⬇ 3.3~3.6 FULL 0.8(-10~+85℃)
1.0(+85~+105℃) 		12.0(-10~+85℃) 1.67(-10~+85℃) -40~125℃ 10/2
1.8~3.6GHz SMD Sirkülatör(SMT)
2.0~2.1GHz SMD Sirkülatör(SMT)
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HDCE20T21M⬇ 2.0~2.1 FULL 0.4 20 1.4 -55~+85℃ /80 Clockwise
2.0~2.1GHz SMD Sirkülatör(SMT)

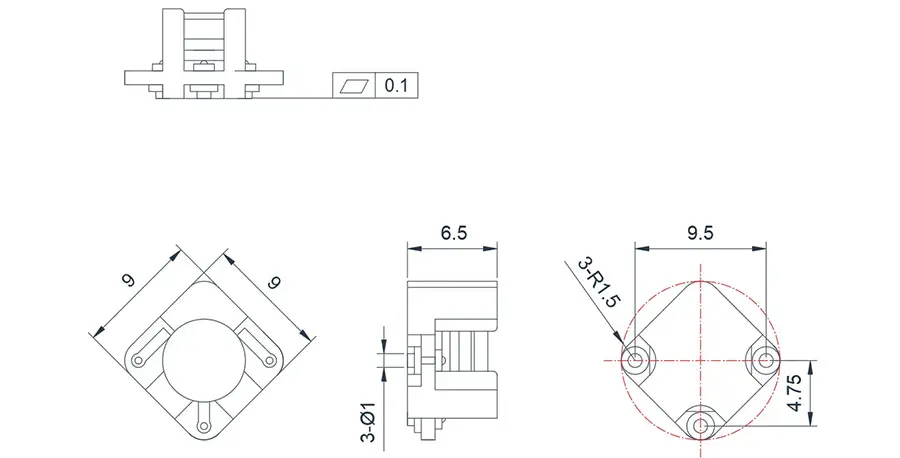

2.496~3.8GHz SMD Sirkülatör(SMT)
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HDCE2496T2960M⬇ 2.496~2.96 FULL 0.35(0.3) 18(20) 1.29 (1.22 ) -40~+125 200/50 Clockwise
HDCF2496T2960M⬇ 2.496~2.96 FULL 0.35(0.3) 18(20) 1.29 (1.22 ) -40~+125 200/50 Counter Clockwise
HDCE34T37G⬇ 3.4~3.7 FULL 0.3(0.28/0.33) 20(18/22) 1.22 (1.29 /1.17 ) -40~+125 200/50 Clockwise
HDCF34T37G⬇ 3.4~3.7 FULL 0.3(0.28/0.33) 20(18/22) 1.29 (1.22 ) -40~+125 200/50 Counter Clockwise
HDCE34T38G⬇ 3.4~3.8 FULL 0.35(0.3) 18(20) 1.29 (1.22 ) -40~+125 200/50 Clockwise
HDCF34T38G⬇ 3.4~3.8 FULL 0.35(0.3) 18(20) 1.29 (1.22 ) -40~+125 200/50 Counter Clockwise
2.496~3.8GHz SMD Sirkülatör(SMT)

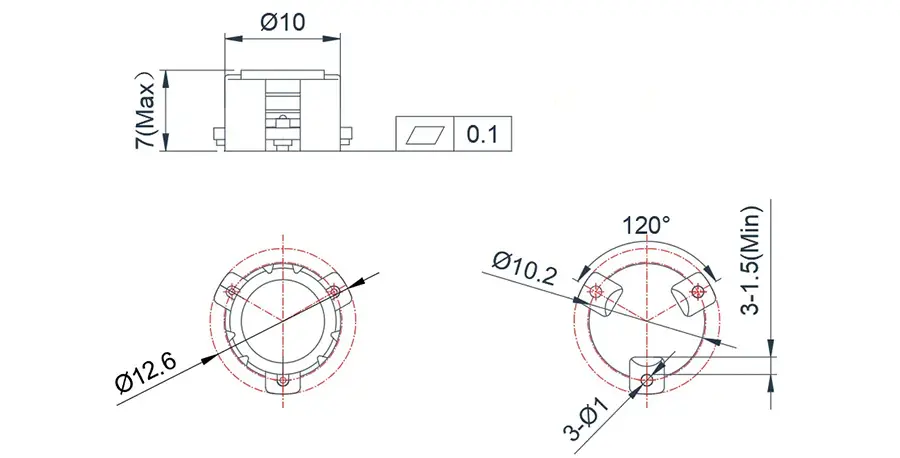

3.4~3.6GHz SMD Sirkülatör(SMT)
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HDCE34T36G⬇ 3.4~3.6 FULL 0.25 20(22) 1.22 (1.17 ) -40~+125 200/50 Clockwise
HDCF34T36G⬇ 3.4~3.6 FULL 0.25 20(22) 1.22 (1.17 ) -40~+125 200/50 Counter Clockwise
3.4~3.6GHz SMD Sirkülatör(SMT)

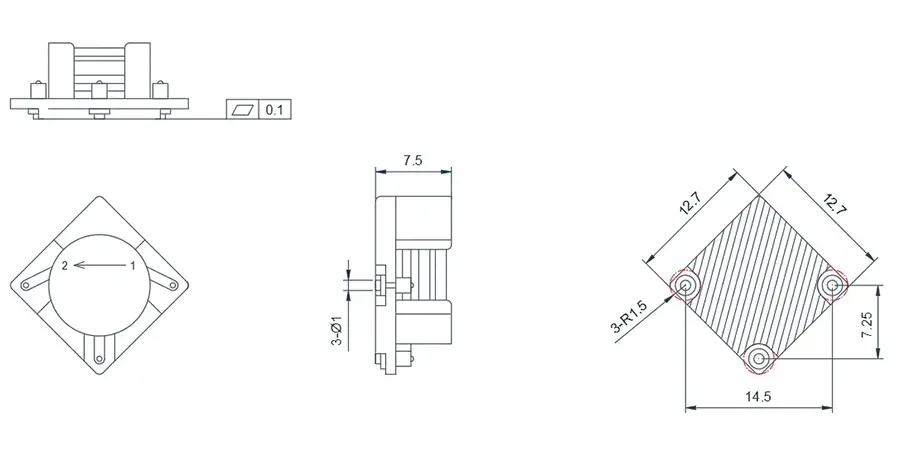

3.4~5.0GHz SMD Sirkülatör(SMT)
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HDCE34T38G⬇ 3.4~3.8 FULL 0.3(0.28/0.35) 20(18/22) 1.22 (1.29/1.17) -40~+125 800/80 Clockwise
HDCF34T38G⬇ 3.4~3.8 FULL 0.3(0.28/0.35) 20(18/22) 1.22 (1.29/1.17) -40~+125 800/80 Counter Clockwise
HDCE46T50G⬇ 4.6~5.0 FULL 0.3(0.28/0.33) 20(19/23) 1.22 (1.25 /1.15 -40~+125 800/150 Clockwise
HDCF46T50G⬇ 4.6~5.0 FULL 0.3(0.28/0.33) 20(19/23) 1.22 (1.25 /1.15 ) -40~+125 800/150 Counter Clockwise
3.4~5.0GHz SMD Sirkülatör(SMT)
5.0~6.0GHz SMD Sirkülatör(SMT)
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HDCE50T60G⬇ 5.0~6.0 FULL 0.35 22 1.20 -55~+85℃ /50 Clockwise
HDCF50T60G⬇ 5.0~6.0 FULL 0.35 22 1.20 -55~+85℃ /50 Counter Clockwise
8.0~18.0GHz Mikroşerit Sirkülatör Görünümü

HzBeat Hakkında

HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.

Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.

Özelleştirme & Seçim Kılavuzu

  • Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
  • Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
  • Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
  • Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
  • Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.

Neden Ürünümüzü Seçmelisiniz

  • Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
  • Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
  • Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
  • Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
