Tipik Mikroşerit İzolatör

S Bant, C Bant, X Bant, Ku Bant, K Bant, Ka Bant (2GHz-40GHz)

  • Mikroşerit İzolatörlerin temel avantajı kompakt boyutlarıdır; ancak drop-in, koaksiyel ve dalga kılavuzu izolatörlere kıyasla güç taşıma kapasiteleri daha düşüktür.
  • Frekans bantları, boyutlar ve portlar gereksinimlerinize göre özelleştirilebilir.
Bize Ulaşın
Tipik Mikroşerit İzolatör

Temel Özellikler ve Avantajlar

  • Yüksek Performanslı İzolasyon ve Düşük Ekleme Kaybı: Ters sinyalleri bastırmak ve kaynak kararlılığını korumak için >20 dB izolasyon sağlar; sinyal kaybını en aza indirmek için ileri yol ekleme kaybını 0.5 dB’nin altında tutar.
  • Kompakt ve Hafif Tasarım: Düzlemsel mikroşerit devre yapısına dayanır ve geleneksel dalga kılavuzu izolatörlerde bulunan hacimli metal boşlukları ortadan kaldırır. Bu sayede daha küçük ayak izi ve daha hafif yapı elde edilir; modern elektronik minyatürleştirme ve entegrasyon ihtiyaçları için son derece uygundur.
  • Yüksek Güç Kapasitesi ve Mükemmel Kararlılık: Yüksek kaliteli ferrit malzemeler ve gelişmiş termal yönetim kullanarak yüksek ortalama ve tepe gücü destekler. Geniş sıcaklık aralığında kararlı performans sunar, mükemmel termal kararlılık ve uzun vadeli güvenilirlik sağlar.
  • Geniş Bant Çalışması: Yüzlerce MHz’den onlarca GHz’e kadar frekans bantlarını kapsar; farklı gereksinimler için ana akım kablosuz, uydu ve radar uygulamalarını destekler.

Tipik Uygulamalar

  • Güç Yükselteci Koruması: Güç yükseltecinden sonra yerleştirilir ve anten empedans uyumsuzluğundan kaynaklanan yansıyan gücün pahalı yükselteç transistörlerine zarar vermesini önler.
  • Frekans Kaynağı Stabilizasyonu: Osilatörler (örn. VCOs, DROs) için kararlı bir yük sağlar; frekans kararlılığını ve faz gürültüsü performansını artırır.
  • İletişim Sistemleri: Baz istasyonları, mikrodalga röleler ve uydu haberleşme sistemlerinde kanal izolasyonu ve sinyal kalitesi iyileştirmesi için kullanılır.
  • Radar Sistemleri: Gönderme/Alma modüllerindeki Düşük Gürültülü Yükselteçleri korur; sistem dinamik aralığını ve güvenilirliğini artırır.
  • Test ve Ölçüm: Sinyal kaynakları ve Vektör Ağ Analizörleri gibi hassas cihazları korumak için test kurulumlarında kullanılır.

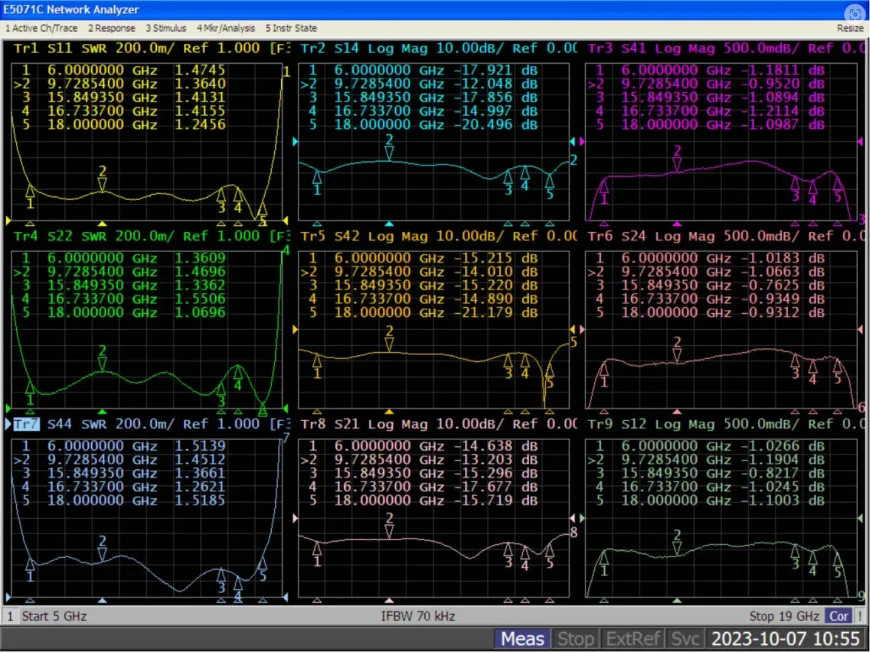

Elektriksel Performans Tablosu ve Ürün Görünümü

2.7~4.0GHz Tipik Mikroşerit 'T' Bağlantılı İzolatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMITA27T35G⬇ 2.7~3.5 FULL 0.6 20 1.3 -55~+85℃ 20/10/5 Clockwise
HMITB27T35G⬇ 2.7~3.5 FULL 0.6 20 1.3 -55~+85℃ 20/10/5 Counter Clockwise
HMITA30T40G⬇ 3.0~4.0 FULL 0.5 18 1.3 -55~+85℃ 20/10/5 Clockwise
HMITB30T40G⬇ 3.0~4.0 FULL 0.5 18 1.3 -55~+85℃ 20/10/5 Counter Clockwise
HMITA35T55G⬇ 3.5~5.5 FULL 0.6 16 1.3 -55~+85℃ 20/10/5 Clockwise
HMITB35T55G⬇ 3.5~5.5 FULL 0.6 16 1.3 -55~+85℃ 20/10/5 Counter Clockwise
2.7~4.0GHz Tipik Mikroşerit 'T' Bağlantılı İzolatör
3.4~5.5GHz Tipik Mikroşerit 'T' Bağlantılı İzolatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMITA34T45G⬇ 3.4~4.5 FULL 0.6 18 1.3 -55~+85℃ 20/10/5 Clockwise
HMITB34T45G⬇ 3.4~4.5 FULL 0.6 18 1.3 -55~+85℃ 20/10/5 Counter Clockwise
HMITA37T39G⬇ 3.7~3.9 FULL 0.5 20 1.25 -55~+85℃ 20/10/5 Clockwise
HMITB37T39G⬇ 3.7~3.9 FULL 0.5 20 1.25 -55~+85℃ 20/10/5 Counter Clockwise
HMITA40T50G⬇ 4.0~5.0 FULL 0.5 20 1.25 -55~+85℃ 20/10/5 Clockwise
HMITB40T50G⬇ 4.0~5.0 FULL 0.5 20 1.25 -55~+85℃ 20/10/5 Counter Clockwise
HMITA45T55G⬇ 4.5~5.5 FULL 0.5 20 1.25 -55~+85℃ 20/10/5 Clockwise
HMITB45T55G⬇ 4.5~5.5 FULL 0.5 20 1.25 -55~+85℃ 20/10/5 Counter Clockwise
3.4~5.5GHz Tipik Mikroşerit 'T' Bağlantılı İzolatör
5.0~8.0GHz Tipik Mikroşerit 'T' Bağlantılı İzolatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMITA50T60G⬇ 5.0~6.0 FULL 0.5 20 1.25 -55~+85℃ 20/10/5 Clockwise
HMITB50T60G⬇ 5.0~6.0 FULL 0.5 20 1.25 -55~+85℃ 20/10/5 Counter Clockwise
HMITA55T65G⬇ 5.5~6.5 FULL 0.5 20 1.25 -55~+85℃ 20/10/5 Clockwise
HMITB55T65G⬇ 5.5~6.5 FULL 0.5 20 1.25 -55~+85℃ 20/10/5 Counter Clockwise
HMITA65T75G⬇ 6.5~7.5 FULL 0.5 20 1.25 -55~+85℃ 20/10/5 Clockwise
HMITB65T75G⬇ 6.5~7.5 FULL 0.5 20 1.25 -55~+85℃ 20/10/5 Counter Clockwise
HMITA50T80G⬇ 5.0~8.0 FULL 0.6 18 1.3 -55~+85℃ 20/10/5 Clockwise
HMITB50T80G⬇ 5.0~8.0 FULL 0.6 18 1.3 -55~+85℃ 20/10/5 Counter Clockwise
HMITA60T80G⬇ 6.0~8.0 FULL 0.5 20 1.25 -55~+85℃ 20/10/5 Clockwise
HMITB60T80G⬇ 6.0~8.0 FULL 0.5 20 1.25 -55~+85℃ 20/10/5 Counter Clockwise
5.0~8.0GHz Tipik Mikroşerit 'T' Bağlantılı İzolatör
7.0~9.5GHz Tipik Mikroşerit 'T' Bağlantılı İzolatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMITA70T95G⬇ 7.0~9.5 FULL 0.6 17 1.35 -55~+85℃ 20/10/3 Clockwise
HMITB70T95G⬇ 7.0~9.5 FULL 0.6 17 1.35 -55~+85℃ 20/10/3 Counter Clockwise
HMITA75T95G⬇ 7.5~9.5 FULL 0.5 18 1.3 -55~+85℃ 20/10/3 Clockwise
HMITB75T95G⬇ 7.5~9.5 FULL 0.5 18 1.3 -55~+85℃ 20/10/3 Counter Clockwise
7.0~9.5GHz Tipik Mikroşerit 'T' Bağlantılı İzolatör
8.0~18.0GHz Tipik Mikroşerit 'T' Bağlantılı İzolatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMITA80T100G⬇ 8.0~10.0 FULL 0.5 20 1.25 -55~+85℃ 20/10/3 Clockwise
HMITB80T100G⬇ 8.0~10.0 FULL 0.5 20 1.25 -55~+85℃ 20/10/3 Counter Clockwise
HMITA85T105G⬇ 8.5~10.5 FULL 0.5 20 1.25 -55~+85℃ 20/10/3 Clockwise
HMITB85T105G⬇ 8.5~10.5 FULL 0.5 20 1.25 -55~+85℃ 20/10/3 Counter Clockwise
HMITA80T120G⬇ 8.0~12.0 FULL 0.6 18 1.35 -55~+85℃ 20/10/3 Clockwise
HMITB80T120G⬇ 8.0~12.0 FULL 0.6 18 1.35 -55~+85℃ 20/10/3 Counter Clockwise
HMITA90T110G⬇ 9.0~11.0 FULL 0.5 20 1.25 -55~+85℃ 20/10/3 Clockwise
HMITB90T110G⬇ 9.0~11.0 FULL 0.5 20 1.25 -55~+85℃ 20/10/3 Counter Clockwise
HMITA100T120G⬇ 10.0~12.0 FULL 0.5 20 1.25 -55~+85℃ 20/10/3 Clockwise
HMITB100T120G⬇ 10.0~12.0 FULL 0.5 20 1.25 -55~+85℃ 20/10/3 Counter Clockwise
HMITA110T130G⬇ 11.0~13.0 FULL 0.5 20 1.25 -55~+85℃ 20/10/3 Clockwise
HMITB110T130G⬇ 11.0~13.0 FULL 0.5 20 1.25 -55~+85℃ 20/10/3 Counter Clockwise
HMITA120T150G⬇ 12.0~15.0 FULL 0.5 18 1.3 -55~+85℃ 20/10/3 Clockwise
HMITB120T150G⬇ 12.0~15.0 FULL 0.5 18 1.3 -55~+85℃ 20/10/3 Counter Clockwise
HMITA120T180G⬇ 12.0~18.0 FULL 0.7 16 1.4 -55~+85℃ 20/10/3 Clockwise
HMITB120T180G⬇ 12.0~18.0 FULL 0.7 16 1.4 -55~+85℃ 20/10/3 Counter Clockwise
8.0~18.0GHz Tipik Mikroşerit 'T' Bağlantılı İzolatör
14.0~20.0GHz Tipik Mikroşerit 'T' Bağlantılı İzolatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMITA140T180G⬇ 14.0~18.0 FULL 0.5 20 1.25 -55~+85℃ 20/10/2 Clockwise
HMITB140T180G⬇ 14.0~18.0 FULL 0.5 20 1.25 -55~+85℃ 20/10/2 Counter Clockwise
HMITA150T200G⬇ 15.0~20.0 FULL 0.6 18 1.3 -55~+85℃ 20/10/2 Clockwise
HMITB150T200G⬇ 15.0~20.0 FULL 0.6 18 1.3 -55~+85℃ 20/10/2 Counter Clockwise
14.0~20.0GHz Tipik Mikroşerit 'T' Bağlantılı İzolatör
18.0~28.0GHz Tipik Mikroşerit 'T' Bağlantılı İzolatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMITA180T220G⬇ 18.0~22.0 FULL 0.5 20 1.25 -55~+85℃ 15/5/2 Clockwise
HMITB180T220G⬇ 18.0~22.0 FULL 0.5 20 1.25 -55~+85℃ 15/5/2 Counter Clockwise
HMITA180T240G⬇ 18.0~24.0 FULL 0.6 18 1.3 -55~+85℃ 15/5/2 Clockwise
HMITB180T240G⬇ 18.0~24.0 FULL 0.6 18 1.3 -55~+85℃ 15/5/2 Counter Clockwise
HMITA240T280G⬇ 24.0~28.0 FULL 0.7 18 1.3 -55~+85℃ 5/2/1 Clockwise
HMITB240T280G⬇ 24.0~28.0 FULL 0.7 18 1.3 -55~+85℃ 5/2/1 Counter Clockwise
18.0~28.0GHz Tipik Mikroşerit 'T' Bağlantılı İzolatör
28.0~40.0GHz Tipik Mikroşerit 'T' Bağlantılı İzolatör
Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks çalışma sıcaklığı(℃ ) PK/CW/RP(Watt) Yön
HMITA280T320G⬇ 28.0~32.0 FULL 0.7 18 1.35 -55~+85℃ 5/2/1 Clockwise
HMITB280T320G⬇ 28.0~32.0 FULL 0.7 18 1.35 -55~+85℃ 5/2/1 Counter Clockwise
HMITA330T370G⬇ 33.0~37.0 FULL 0.7 18 1.35 -55~+85℃ 5/2/1 Clockwise
HMITB330T370G⬇ 33.0~37.0 FULL 0.7 18 1.35 -55~+85℃ 5/2/1 Counter Clockwise
HMITA320T380G⬇ 32.0~38.0 FULL 0.8 17 1.4 -55~+85℃ 5/2/1 Clockwise
HMITB320T380G⬇ 32.0~38.0 FULL 0.8 17 1.4 -55~+85℃ 5/2/1 Counter Clockwise
HMITA320T400G⬇ 32.0~40.0 FULL 1.0 14 1.4 -55~+85℃ 5/2/1 Clockwise
HMITB320T400G⬇ 32.0~40.0 FULL 1.0 14 1.4 -55~+85℃ 5/2/1 Counter Clockwise
HMITA380T400G⬇ 38.0~40.0 FULL 0.7 20 1.35 -55~+85℃ 5/2/1 Clockwise
HMITB380T400G⬇ 38.0~40.0 FULL 0.7 20 1.35 -55~+85℃ 5/2/1 Counter Clockwise
28.0~40.0GHz Tipik Mikroşerit 'T' Bağlantılı İzolatör

HMITA27T35G 2.7~4.0GHz
HMITA27T35G 2.7~4.0GHz
Tipik Mikroşerit İzolatör

HzBeat Hakkında

HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.

Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.

Özelleştirme & Seçim Kılavuzu

  • Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
  • Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
  • Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
  • Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
  • Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.

Neden Ürünümüzü Seçmelisiniz

  • Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
  • Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
  • Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
  • Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
