Tipik Koaksiyel İzolatör
L Bant, S Bant, C Bant, X Bant, Ku Bant, K Bant, Ka Bant
- Tipik Koaksiyel İzolatör, RF ve mikrodalga sistemlerinde temel bir bileşendir; koaksiyel iletim hattı içinde verimli sinyal izolasyonu ve koruma sağlamak üzere tasarlanmıştır.
Temel Özellikler ve Avantajlar
- Ekipmanı Korur: Yansıyan sinyallerin pahalı ve hassas iletim bileşenlerine (güç yükselteçleri gibi) zarar vermesini önlemek için bir "kalkan" gibi çalışır.
- Sistemi Kararlı Hale Getirir: Yansıyan sinyallerin neden olduğu dalgalanmaları ve girişimi ortadan kaldırarak sistemin (örn. baz istasyonları, radar) daha kararlı çalışmasını sağlar.
- Düşük Kayıp: Sinyal ileri yönde geçtiğinde enerji kaybı minimum düzeydedir.
- Kompakt ve Entegrasyonu Kolay: Kompakt bir yapıya ve standart arayüzlere sahiptir, bu da çeşitli devrelere ve modüllere kolayca yerleştirilmesini sağlar.
Tipik Uygulamalar
- İletişim Sistemleri: Hücresel Baz İstasyonları (4G/5G), Mikrodalga Röle/Backhaul Bağlantıları, Uydu Haberleşmesi
- Test ve Ölçüm: Sinyal Kaynağı/Spektrum Analizörü Koruması, Geliştirilmiş Ölçüm Doğruluğu
- Radar Sistemleri
- RF Enerji Uygulamaları: Tıbbi Ekipmanlar, Endüstriyel Isıtma/Plazma Üretimi
- Genel Elektronik Sistemler: Frekans Kaynağı Modülleri, CATV Yükselteçleri
Elektriksel Performans Tablosu ve Ürün Görünümü

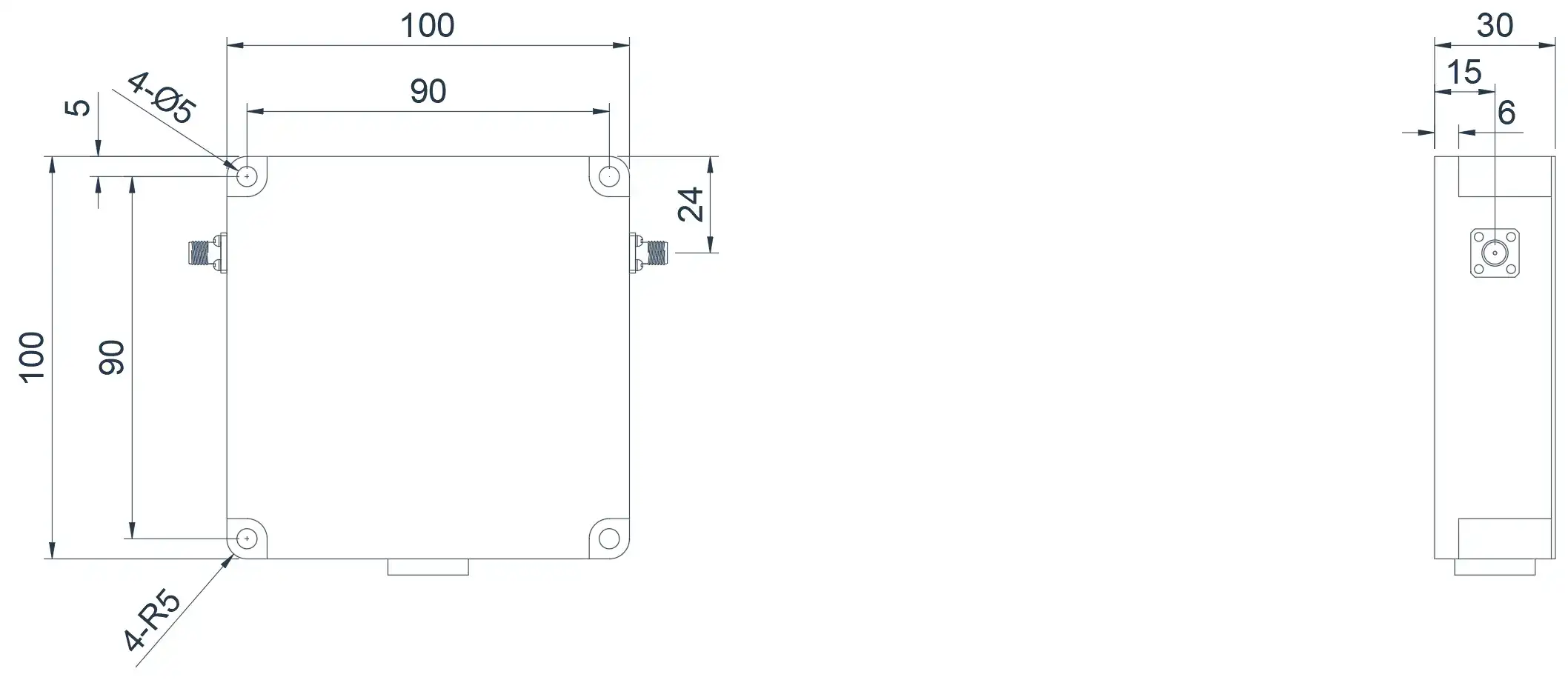

0.1~0.4GHz Tipik Koaksiyel İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Koaksiyel İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle VHF ile UHF bant aralığını kapsar. Boyutlar, portlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCITA01T04G⬇
0.1~0.4
10%
0.4
20
1.2
SMA
-55~+85℃
500/50/15
Clockwise
HCITB01T04G⬇
0.1~0.4
10%
0.4
20
1.2
SMA
-55~+85℃
500/50/15
Counter Clockwise

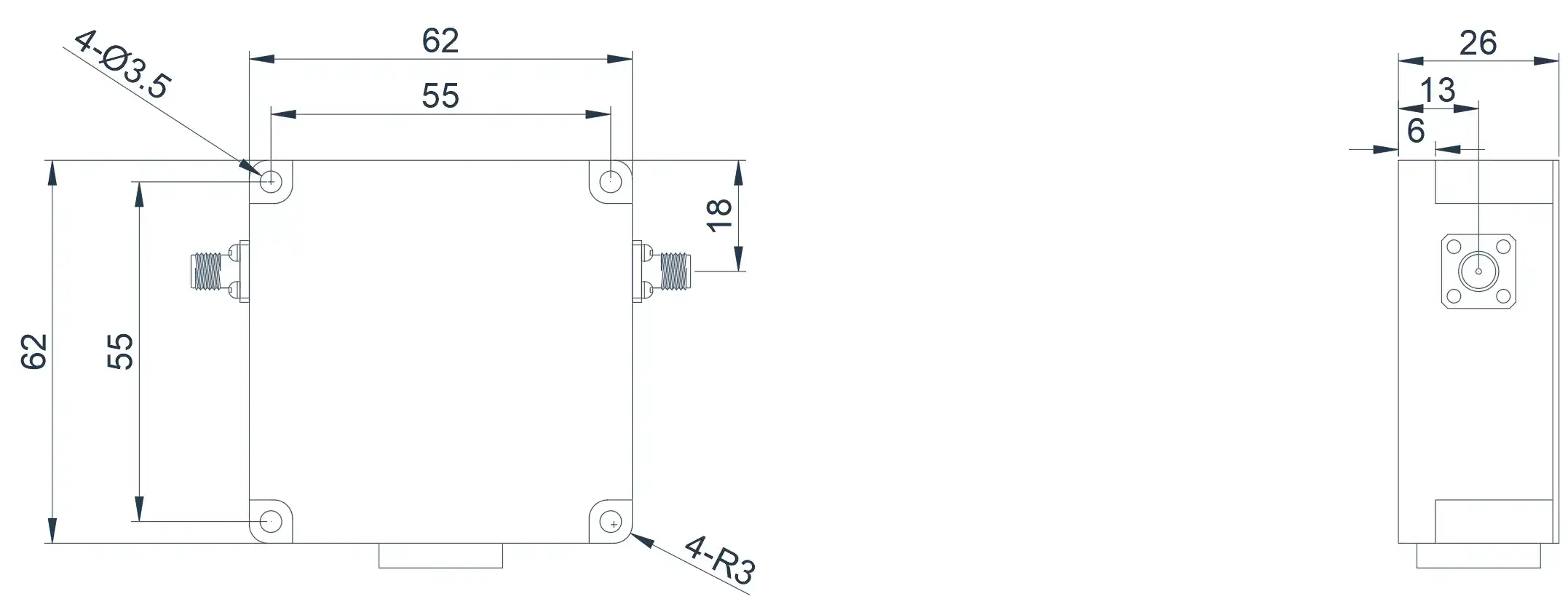

0.2~0.6GHz Tipik Koaksiyel İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Koaksiyel İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle VHF ile UHF bant aralığını kapsar. Boyutlar, portlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCITA02T06G⬇
0.2~0.6
10%
0.4
20
1.2
SMA
-55~+85℃
500/50/15
Clockwise
HCITB02T06G⬇
0.2~0.6
10%
0.4
20
1.2
SMA
-55~+85℃
500/50/15
Counter Clockwise

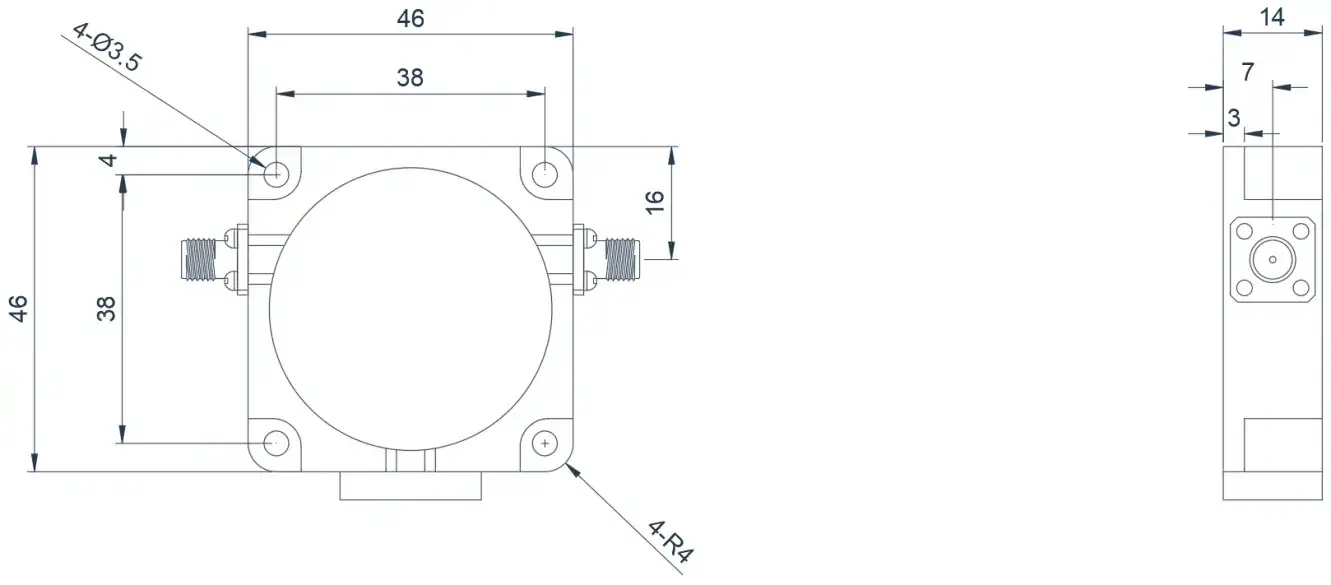

0.4~1.0GHz Tipik Koaksiyel İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Koaksiyel İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle UHF bant aralığını kapsar. Boyutlar, portlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCITA04T10G⬇
0.4~1.0
10%
0.4
20
1.2
SMA
-55~+85℃
500/50/15
Clockwise
HCITB04T10G⬇
0.4~1.0
10%
0.4
20
1.2
SMA
-55~+85℃
500/50/15
Counter Clockwise

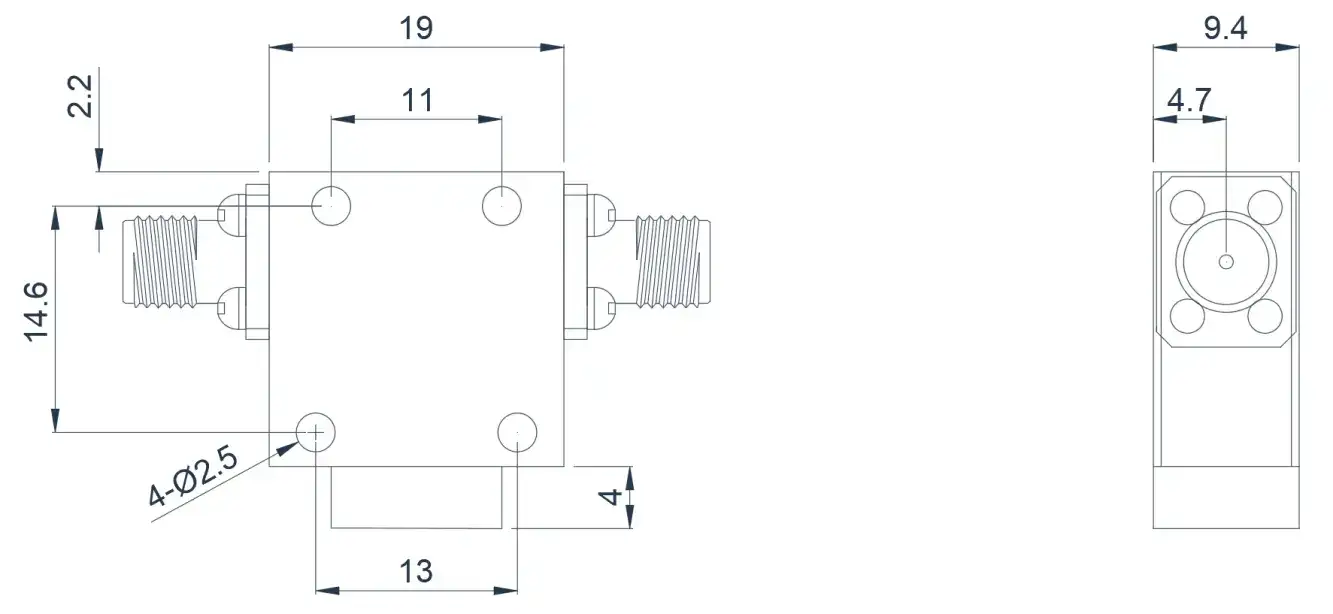

0.8~2.5GHz Tipik Koaksiyel İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Koaksiyel İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle UHF bant aralığını kapsar. Boyutlar, portlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCITA08T25G⬇
0.8~2.5
10%
0.4
20
1.2
SMA
-55~+85℃
500/50/15
Clockwise
HCITB08T25G⬇
0.8~2.5
10%
0.4
20
1.2
SMA
-55~+85℃
500/50/15
Counter Clockwise
1.5~3.5GHz Tipik Koaksiyel İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Koaksiyel İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar, portlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCITA15T35G⬇
1.5~3.5
10%
0.4
20
1.2
SMA
-55~+85℃
500/50/15
Clockwise
HCITB15T35G⬇
1.5~3.5
10%
0.4
20
1.2
SMA
-55~+85℃
500/50/15
Counter Clockwise

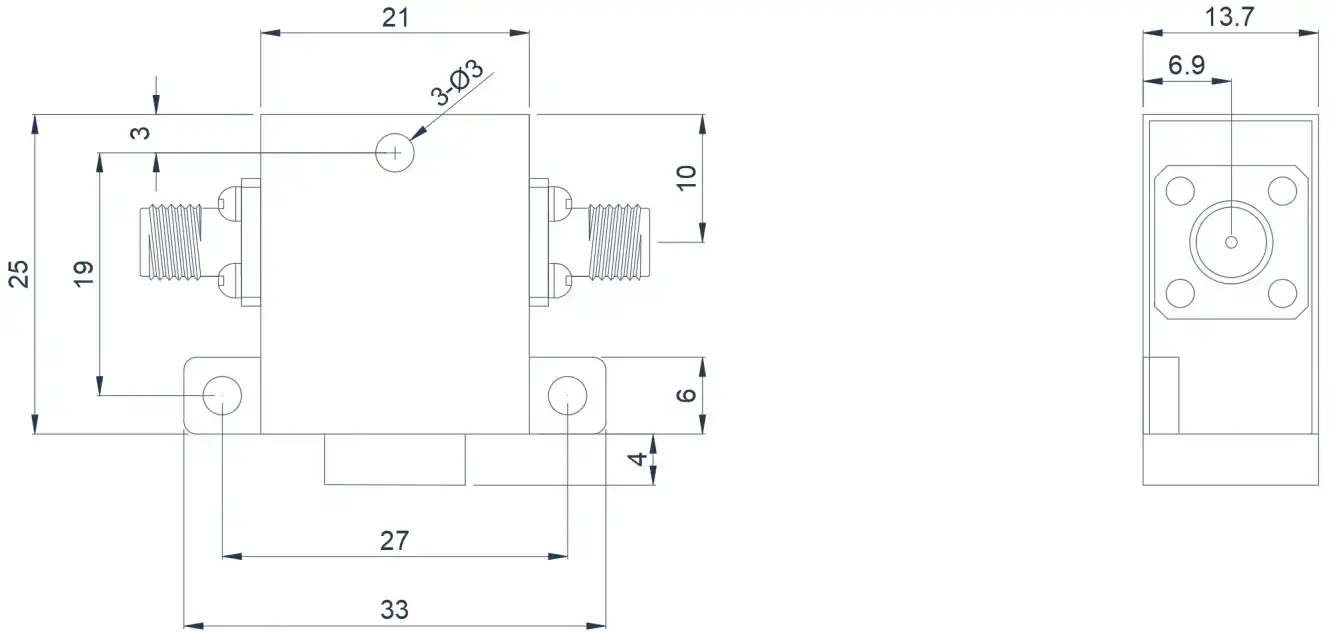

3.0~5.0GHz Tipik Koaksiyel İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Koaksiyel İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle S~C bant aralığını kapsar. Boyutlar, portlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCITA30T50G⬇
3.0~5.0
10%
0.4
20
1.2
SMA
-55~+85℃
200/40/15
Clockwise
HCITB30T50G⬇
3.0~5.0
10%
0.4
20
1.2
SMA
-55~+85℃
200/40/15
Counter Clockwise

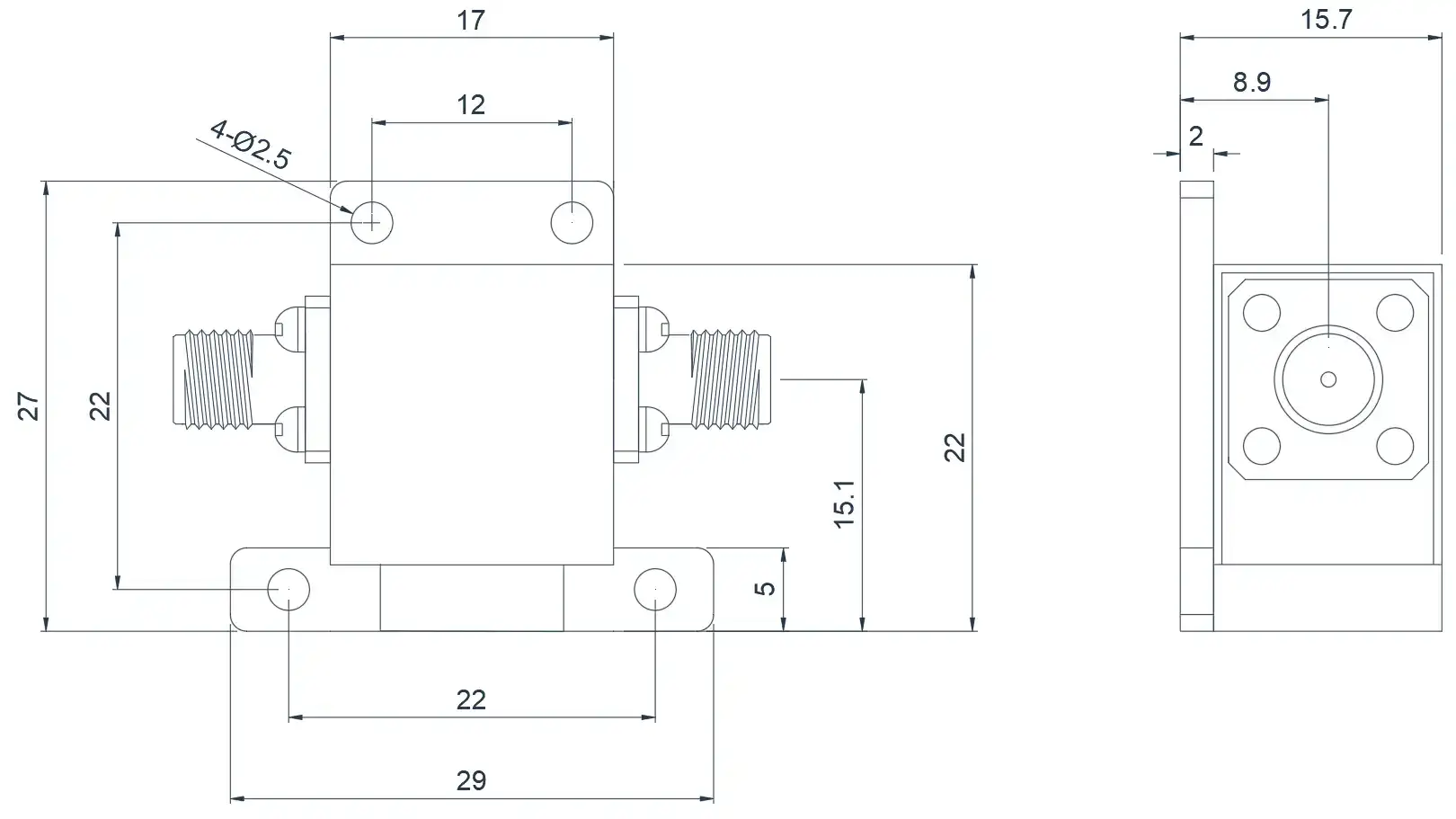

4.0~8.0GHz Tipik Koaksiyel İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Koaksiyel İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle C-band aralığını kapsar. Boyutlar, portlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCITA40T80G⬇
4.0~8.0
10%
0.4
20
1.2
SMA
-55~+85℃
400/40/15
Clockwise
HCITB40T80G⬇
4.0~8.0
10%
0.4
20
1.2
SMA
-55~+85℃
400/40/15
Counter Clockwise

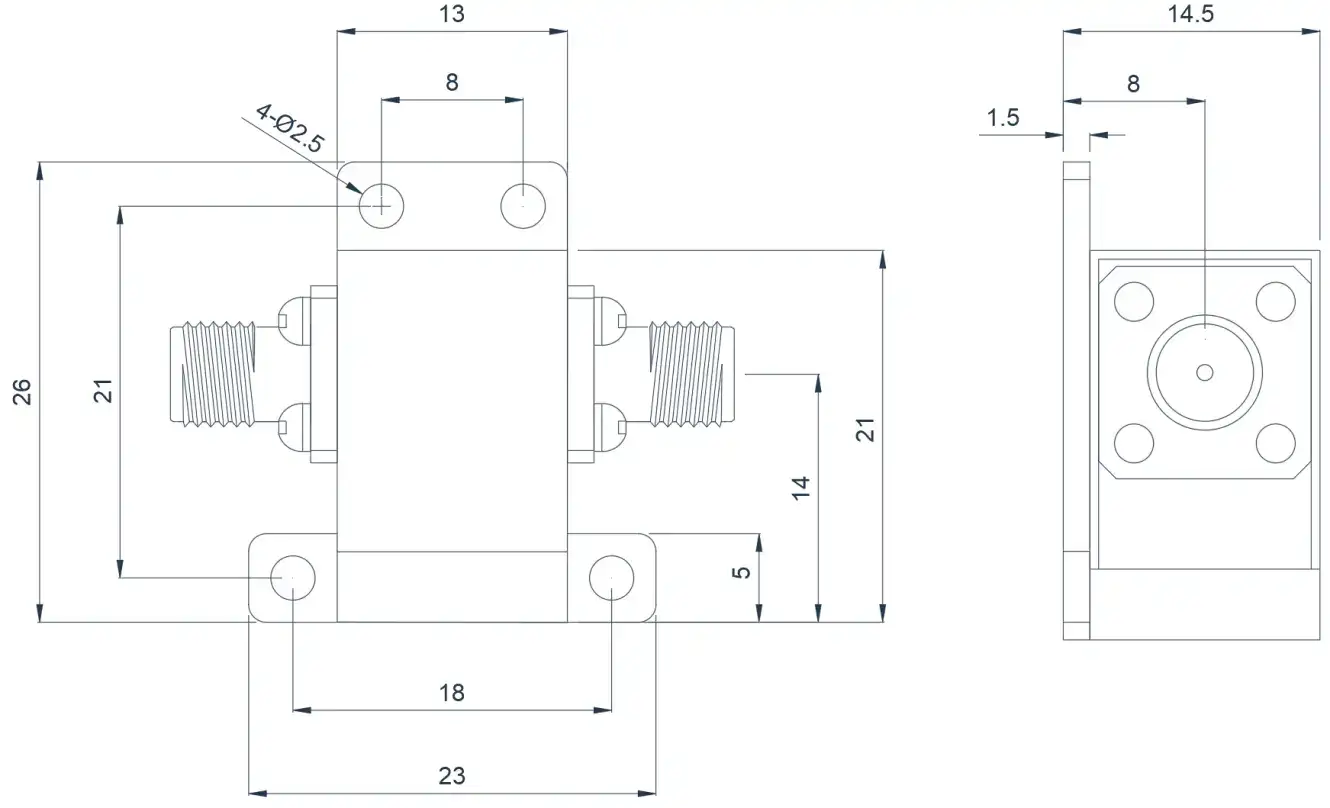

8.0~19.0GHz Tipik Koaksiyel İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Koaksiyel İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle X Ku K-band aralığını kapsar. Boyutlar, portlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCITA80T190G⬇
8.0~19.0
10%
0.4
20
1.25
SMA
-55~+85℃
200/40/15
Clockwise
HCITB80T190G⬇
8.0~19.0
10%
0.4
20
1.25
SMA
-55~+85℃
200/40/15
Counter Clockwise
20.0~25.0GHz Tipik Koaksiyel İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Koaksiyel İzolatör ürünleri yer almaktadır. Bu ürün, %22.22’ye kadar göreceli bant genişliğiyle K-band aralığını kapsar. Boyutlar, portlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCITA200T250G⬇
20.0~25.0
FULL
1.1
23
1.25
SMA
-55~+85℃
-/10/-
Clockwise
HCITB200T250G⬇
20.0~25.0
FULL
1.1
23
1.25
SMA
-55~+85℃
-/10/-
Counter Clockwise

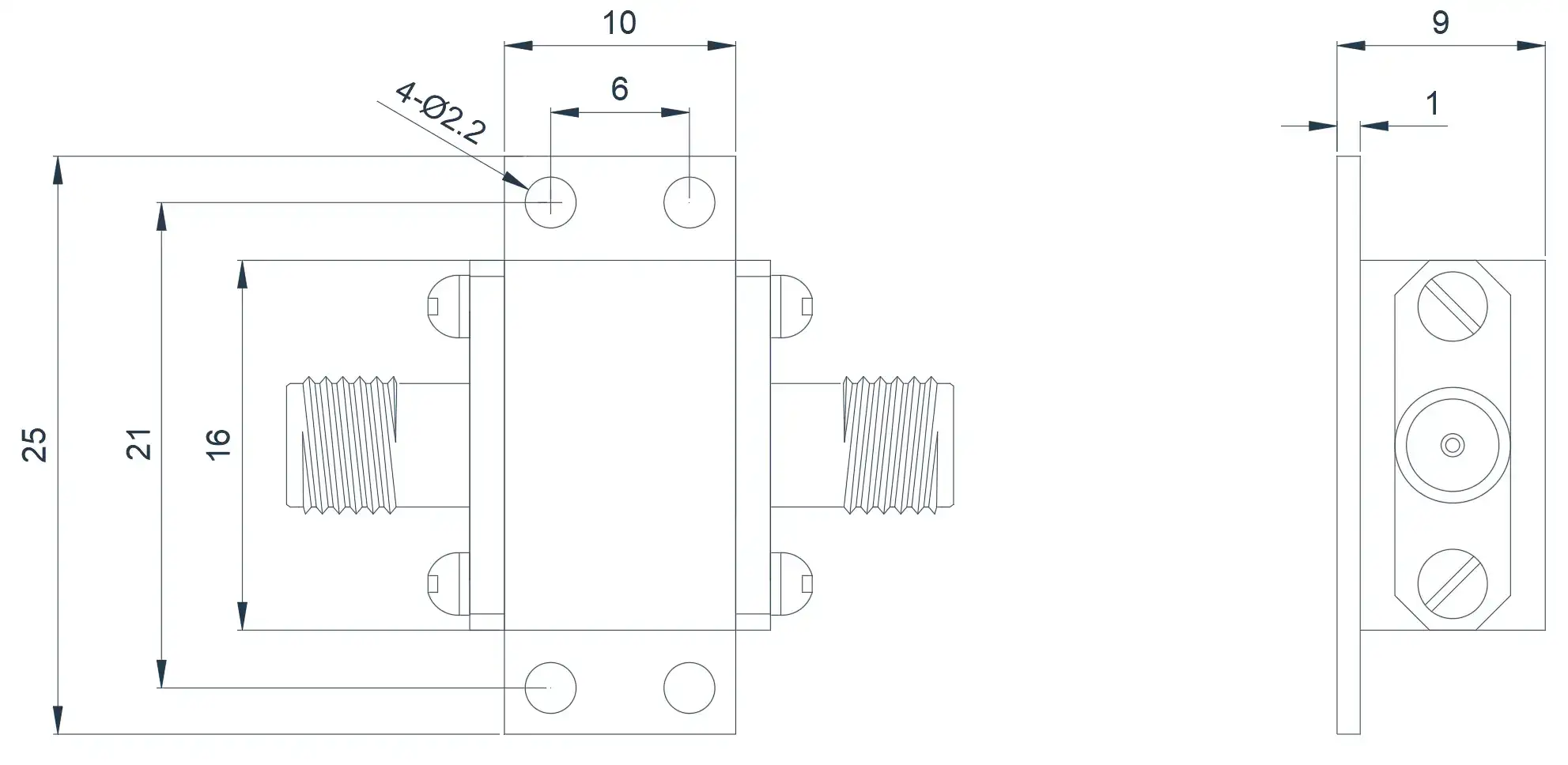

18.0~40.0GHz Tipik Koaksiyel İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Koaksiyel İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle Ku K-band aralığını kapsar. Boyutlar, portlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCITA180T400G⬇
18.0~40.0
10%
0.6
18
1.35
2.92
-55~+85℃
20/5/1
Clockwise
HCITB180T400G⬇
18.0~40.0
10%
0.6
18
1.35
2.92
-55~+85℃
20/5/1
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
