Geniş Bant Koaksiyel Sirkülatör

2-6GHz, 6-18GHz, Tam Bant

  • Geniş Bant Koaksiyel Sirkülatör, RF ve mikrodalga sistemlerinde kritik bir bileşendir.
  • koaksiyel iletim hattı içinde geniş bir frekans aralığında yüksek izolasyon ve verimli sinyal yönlendirmesi sağlamak üzere tasarlanmıştır.
Bize Ulaşın
Geniş Bant Koaksiyel Sirkülatör

Temel Özellikler ve Avantajlar

  • Çeşitli modellerde ultra geniş bant kapsaması ve geniş frekans aralıkları (örn. 0.5–2GHz 1–4GHz 2–8GHz 6–18GHz), farklı uygulama ihtiyaçlarını karşılarken bileşen çeşitliliğini azaltır ve sistem tasarımını basitleştirir.
  • Çok düşük ekleme kaybı (tipik < 0.4 dB), sinyal iletim verimliliğini en üst düzeye çıkarırken sistemin sinyal-gürültü oranını (SNR) ve dinamik aralığını artırır.
  • Mükemmel izolasyon (tipik > 20 dB), iletim sinyalinin alıcıya sızmasını etkili biçimde önleyerek hassas bileşenleri korur ve genel sistem performansını önemli ölçüde iyileştirir.
  • Yüksek ortalama güç (yüzlerce watt) ve tepe güç (kilowatt seviyeleri) seçenekleriyle yüksek güç taşıma kapasitesi, zorlu yüksek güçlü ortamlarda kararlı ve güvenilir çalışma sağlar.
  • Üstün VSWR (tipik < 1.25), iyi empedans eşleşmesi, azaltılmış sinyal yansıması ve güvenilir sinyal bütünlüğü sağlar.
  • Standart arayüzlere (örn. SMA, N-type, TNC) ve hermetik olarak sızdırmaz bir gövdeye sahip sağlam koaksiyel yapı, zorlu ortamlar için güçlü ekranlama ve mekanik dayanım sağlar.
  • Geniş bir sıcaklık aralığında (örn. -55°C ila +85°C) olağanüstü sıcaklık kararlılığı, çeşitli iklim koşullarında güvenilir performans sağlar.

Tipik Uygulamalar

  • Radar Sistemleri: Alıcıyı yüksek güçlü iletim darbelerinden koruyarak Gönderme/Alma (T/R) anahtarı olarak kullanılır.
  • Kablosuz İletişim Sistemleri: Güç Yükselteci (PA) ile anten arasında iletim ve alım sinyallerini ayırarak sistem kapasitesini ve hassasiyetini artırır.
  • Test ve Ölçüm Ekipmanları: Pahalı cihazları yansıyan sinyallerden korumak için sinyal kaynakları, spektrum analizörleri ve ağ analizörleriyle birlikte kullanılır.
  • Elektronik Karşı Tedbir (ECM) Sistemleri: Karıştırma ve gözetleme sistemlerinde sinyal yönlendirme ve izolasyon sağlar.
  • Uydu Haberleşmesi: Yukarı bağlantı ve aşağı bağlantı yolları arasında izolasyon sağlayarak sinyal birleştirme ve bölme işlemlerinde kullanılır.

Elektriksel Performans Tablosu ve Ürün Görünümü

0.1~0.4GHz Geniş Bant Koaksiyel Sirkülatör

Ürün Genel Bakışı

Aşağıdaki ürünler, VHF ile UHF bantları arasındaki frekans aralığını kapsayan ve maksimum göreceli bant genişliği %40’a kadar ulaşan Geniş Bant Koaksiyel Sirkülatör ürünleridir. Frekans bandı gereksinimlerine göre özelleştirilebilir.

Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks Konnektör çalışma sıcaklığı(℃) PK/CW/RP(Watt) Yön
HCCTA01T04G-B⬇ 0.1~0.4 40% 0.6 15 1.5 SMA -55~+85℃ 1000/100 Clockwise
HCCTB01T04G-B⬇ 0.1~0.4 40% 0.6 15 1.5 SMA -55~+85℃ 1000/100 Counter Clockwise

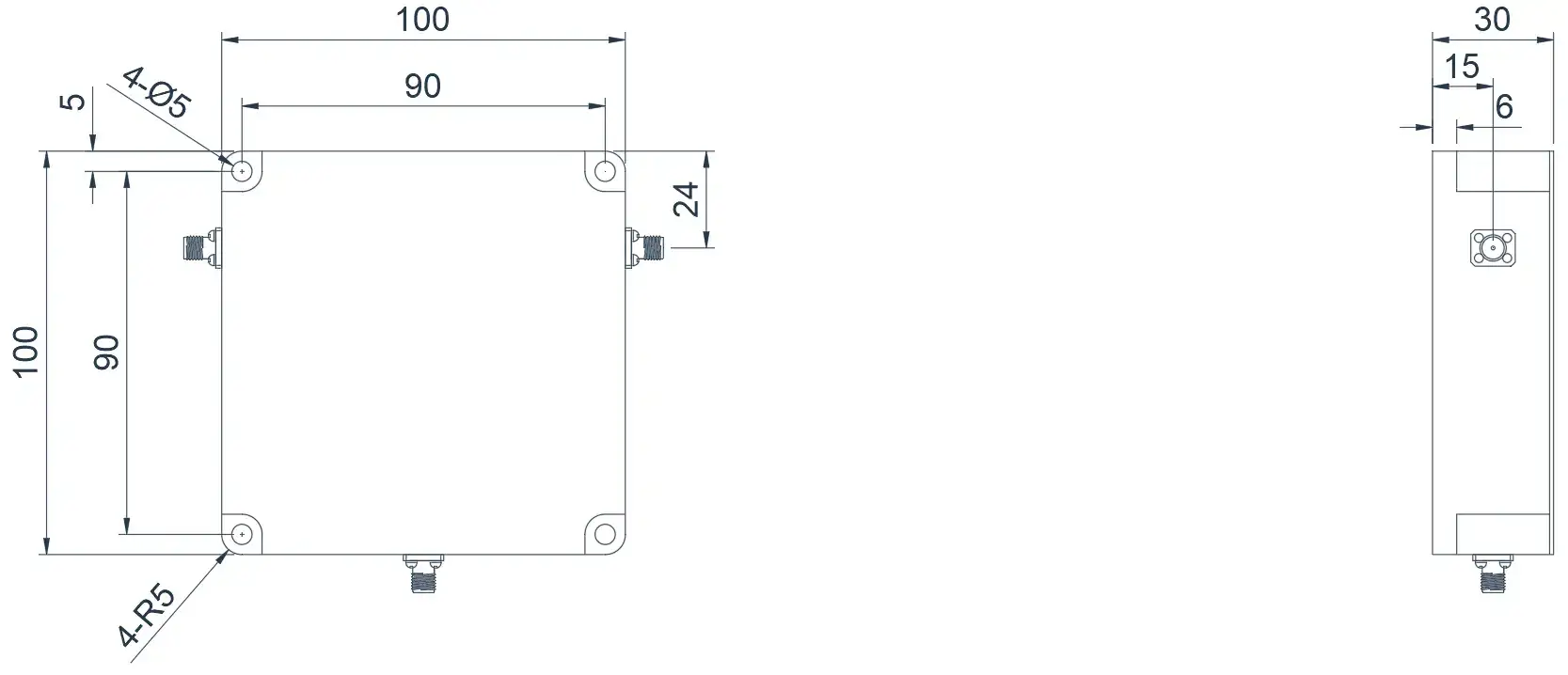

0.1~0.4GHz Geniş Bant Koaksiyel Sirkülatör Görünümü
0.3~0.6GHz Geniş Bant Koaksiyel Sirkülatör

Ürün Genel Bakışı

Aşağıdaki ürünler, UHF bantlarındaki frekans aralığını kapsayan ve maksimum göreceli bant genişliği %40’a kadar ulaşan Geniş Bant Koaksiyel Sirkülatör ürünleridir. Frekans bandı gereksinimlerine göre özelleştirilebilir.

Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks Konnektör çalışma sıcaklığı(℃) PK/CW/RP(Watt) Yön
HCCTA03T06G-B⬇ 0.3~0.6 40% 0.6 15 1.5 SMA -55~+85℃ 1000/100 Clockwise
HCCTB03T06G-B⬇ 0.3~0.6 40% 0.6 15 1.5 SMA -55~+85℃ 1000/100 Counter Clockwise

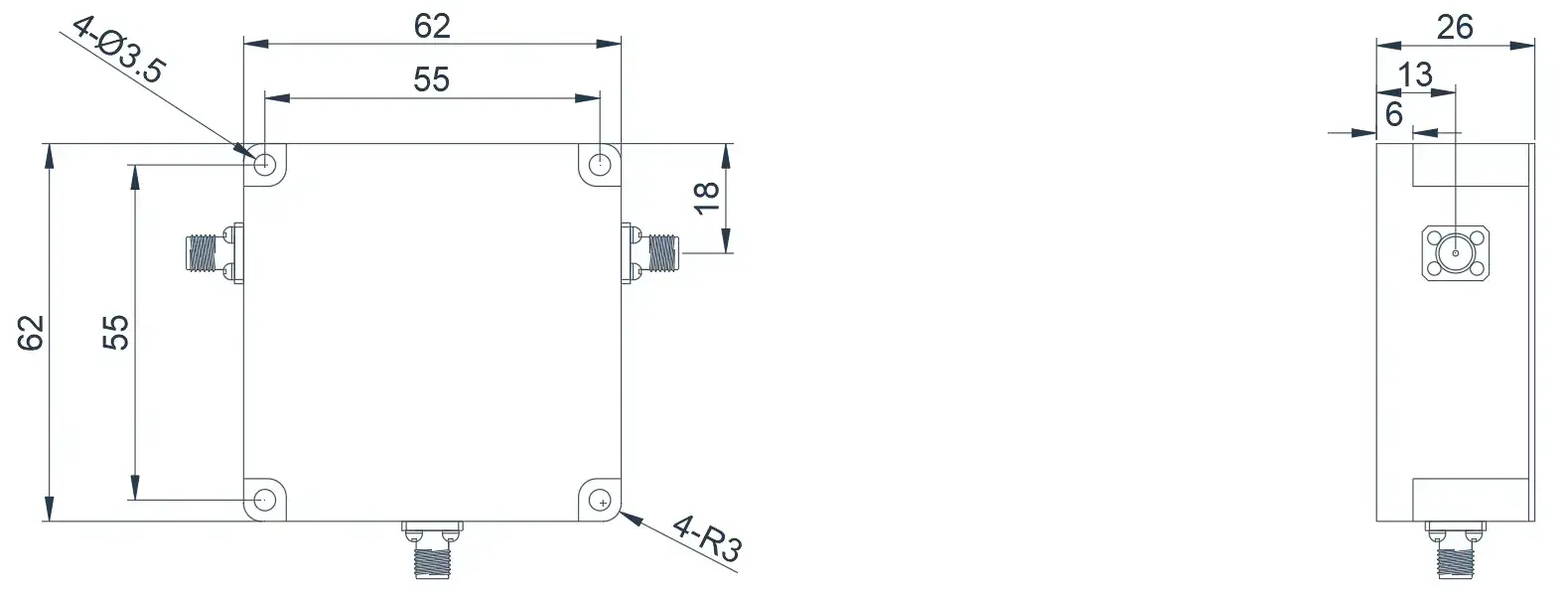

0.3~0.6GHz Geniş Bant Koaksiyel Sirkülatör Görünümü
0.5~1.0GHz Geniş Bant Koaksiyel Sirkülatör

Ürün Genel Bakışı

Aşağıdaki ürünler, UHF bantlarındaki frekans aralığını kapsayan ve maksimum göreceli bant genişliği %40’a kadar ulaşan Geniş Bant Koaksiyel Sirkülatör ürünleridir. Frekans bandı gereksinimlerine göre özelleştirilebilir.

Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks Konnektör çalışma sıcaklığı(℃) PK/CW/RP(Watt) Yön
HCCTA05T10G-B⬇ 0.5~1.0 40% 0.6 15 1.5 SMA -55~+85℃ 1000/100 Clockwise
HCCTB05T10G-B⬇ 0.5~1.0 40% 0.6 15 1.5 SMA -55~+85℃ 1000/100 Counter Clockwise

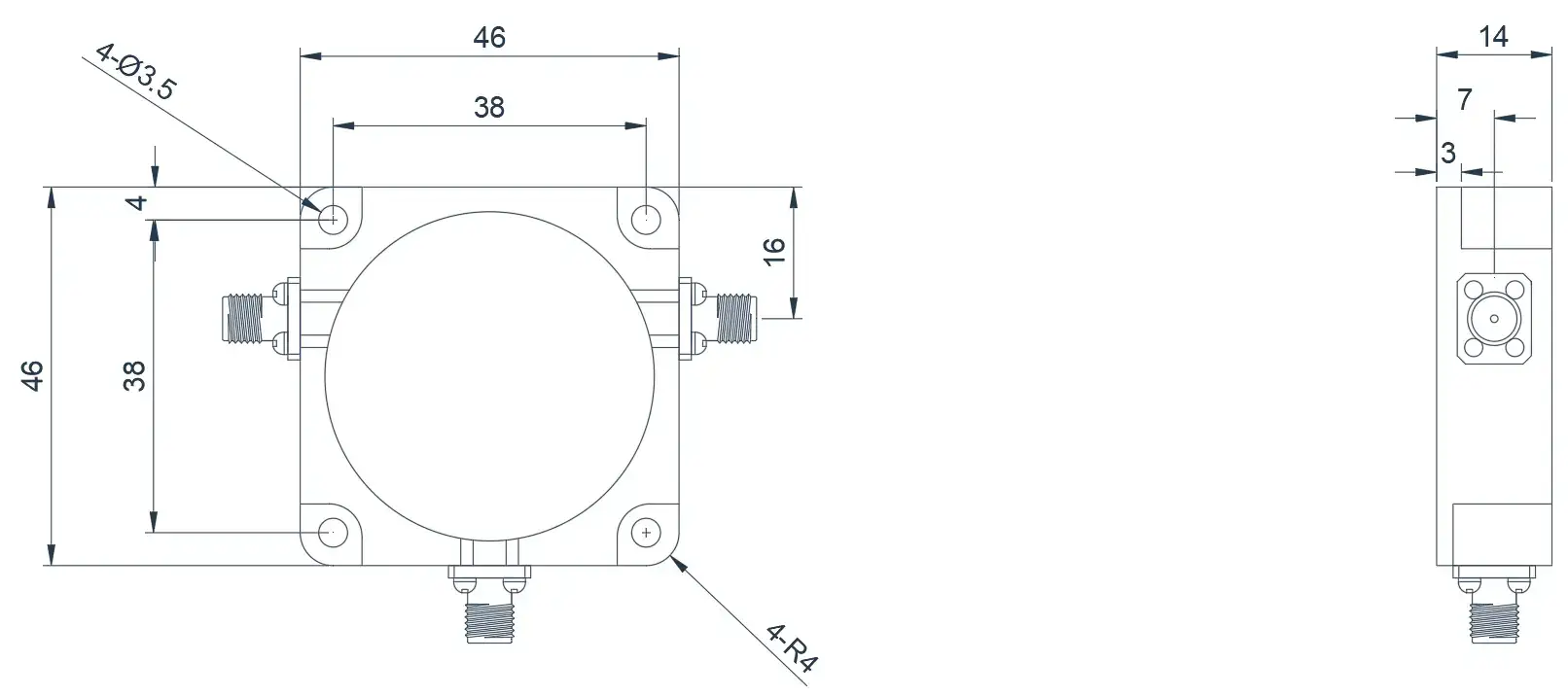

0.5~1.0GHz Geniş Bant Koaksiyel Sirkülatör Görünümü
1.0~2.0GHz Geniş Bant Koaksiyel Sirkülatör

Ürün Genel Bakışı

Aşağıdaki ürünler, tüm L-band frekans aralığını kapsayan Geniş Bant Koaksiyel Sirkülatör ürünleridir. Frekans bandı gereksinimlerine göre özelleştirilebilir.

Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks Konnektör çalışma sıcaklığı(℃) PK/CW/RP(Watt) Yön
HCCTA10T20G-B⬇ 1.0~2.0 FULL 0.7(1.0) 16(14) 1.5(1.6) SMA -20~+60℃ -/100 Clockwise
HCCTB10T20G-B⬇ 1.0~2.0 FULL 0.7(1.0) 16(14) 1.5(1.6) SMA -20~+60℃ -/100 Counter Clockwise
1.0~2.0GHz Geniş Bant Koaksiyel Sirkülatör Görünümü
2.0~6.0GHz Geniş Bant Koaksiyel Sirkülatör

Ürün Genel Bakışı

Aşağıdaki ürünler, S ile C bantları arasındaki frekans aralığını kapsayan ve maksimum göreceli bant genişliği %100’e kadar ulaşan Geniş Bant Koaksiyel Sirkülatör ürünleridir. Frekans bandı gereksinimlerine göre özelleştirilebilir.

Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks Konnektör çalışma sıcaklığı(℃) PK/CW/RP(Watt) Yön
HCCTA20T40G-B⬇ 2.0~4.0 FULL 0.5(0.8) 17(15) 1.35(1.4) SMA -55~+85℃ -/80 Clockwise
HCCTB20T40G-B⬇ 2.0~4.0 FULL 0.5(0.8) 17(15) 1.35(1.4) SMA -55~+85℃ -/80 Counter Clockwise
HCCTA20T60G-B⬇ 2.0~6.0 FULL 1(1.2) 11(10) 1.7 SMA -55~+85℃ -/80 Clockwise
HCCTB20T60G-B⬇ 2.0~6.0 FULL 1(1.2) 11(10) 1.7 SMA -55~+85℃ -/80 Counter Clockwise

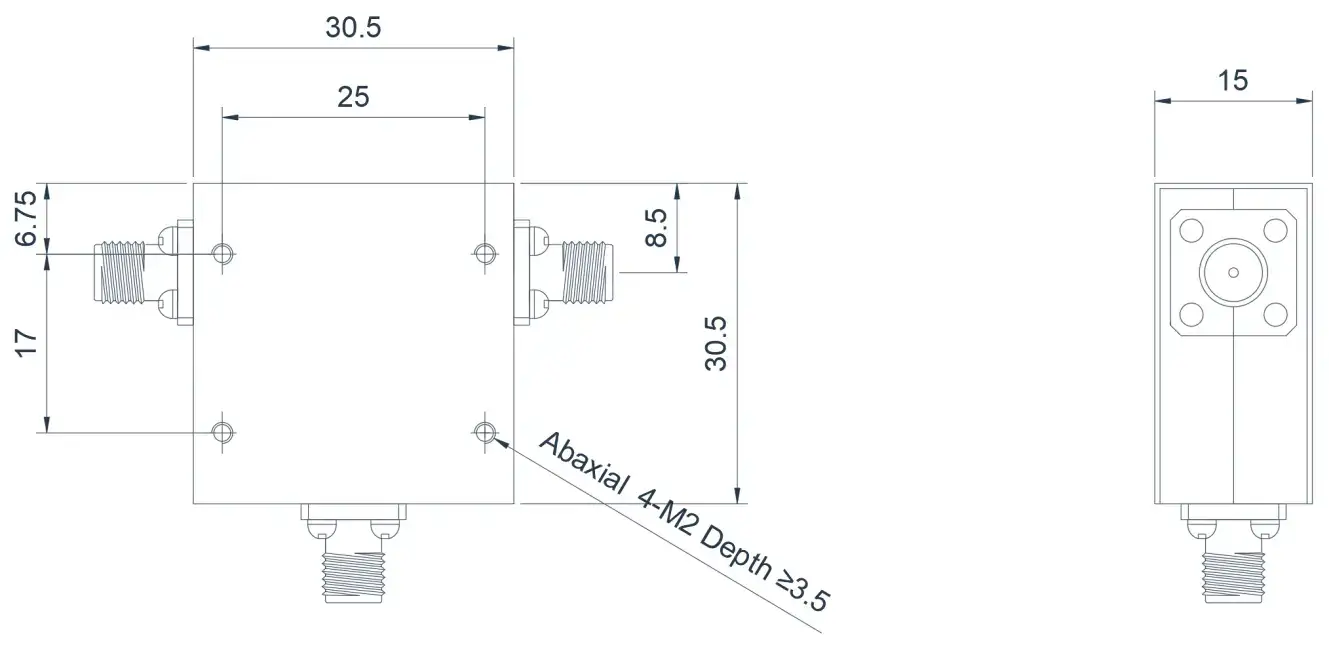

2.0~6.0GHz Geniş Bant Koaksiyel Sirkülatör Görünümü
3.0~6.0GHz Geniş Bant Koaksiyel Sirkülatör

Ürün Genel Bakışı

Aşağıdaki ürünler, S ile C bantları arasındaki frekans aralığını kapsayan ve maksimum göreceli bant genişliği %66.66’ya kadar ulaşan Geniş Bant Koaksiyel Sirkülatör ürünleridir. Frekans bandı gereksinimlerine göre özelleştirilebilir.

Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks Konnektör çalışma sıcaklığı(℃) PK/CW/RP(Watt) Yön
HCCTA30T60G-B⬇ 3.0~6.0 FULL 0.6 16.0 1.35 SMA -40~+70℃ 100/100 Clockwise
HCCTB30T60G-B⬇ 3.0~6.0 FULL 0.6 16.0 1.35 SMA -40~+70℃ 100/100 Counter Clockwise

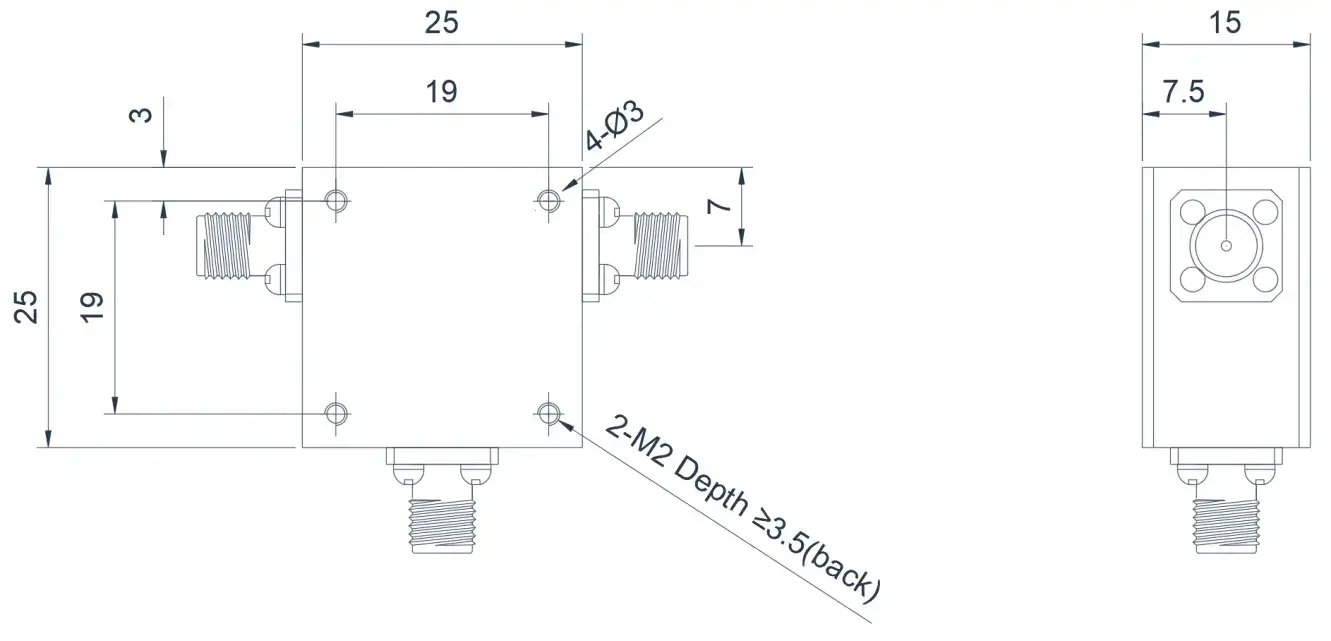

3.0~6.0GHz Geniş Bant Koaksiyel Sirkülatör Görünümü
4.0~8.0GHz Geniş Bant Koaksiyel Sirkülatör

Ürün Genel Bakışı

Aşağıdaki ürünler, tüm C-band frekans aralığını kapsayan Geniş Bant Koaksiyel Sirkülatör ürünleridir. Frekans bandı gereksinimlerine göre özelleştirilebilir.

Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks Konnektör çalışma sıcaklığı(℃) PK/CW/RP(Watt) Yön
HCCTA40T80G-B⬇ 4.0~8.0 FULL 0.5 17 1.35 SMA -55~+85℃ -/80 Clockwise
HCCTB40T80G-B⬇ 4.0~8.0 FULL 0.5 17 1.35 SMA -55~+85℃ -/80 Counter Clockwise

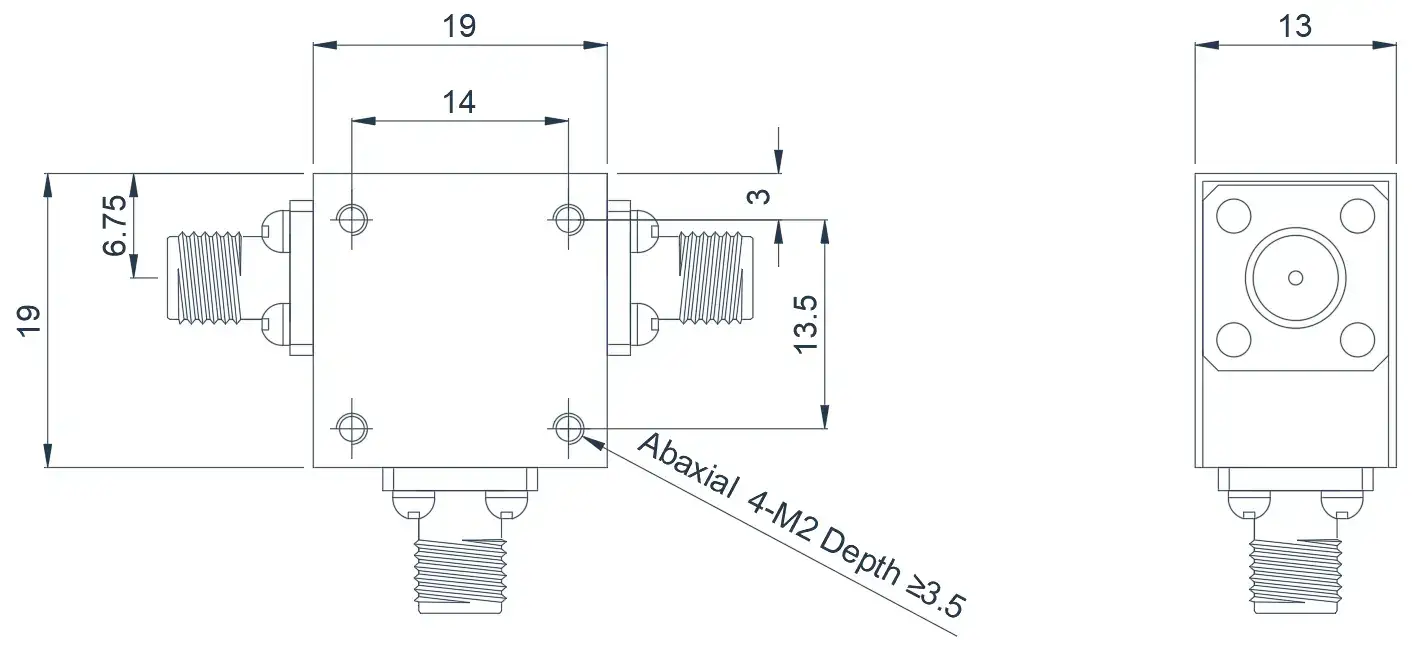

4.0~8.0GHz Geniş Bant Koaksiyel Sirkülatör Görünümü
6.0~18.0GHz Geniş Bant Koaksiyel Sirkülatör

Ürün Genel Bakışı

Aşağıdaki ürünler, C ile Ku bantları arasındaki frekans aralığını kapsayan ve maksimum göreceli bant genişliği %100’e kadar ulaşan Geniş Bant Koaksiyel Sirkülatör ürünleridir. Frekans bandı gereksinimlerine göre özelleştirilebilir.

Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks Konnektör çalışma sıcaklığı(℃) PK/CW/RP(Watt) Yön
HCCTA60T180G-B⬇ 6.0~18.0 FULL 1.2 11 1.7 SMA -55~+85℃ 50/20 Clockwise
HCCTB60T180G-B⬇ 6.0~18.0 FULL 1.2 11 1.7 SMA -55~+85℃ 50/20 Counter Clockwise

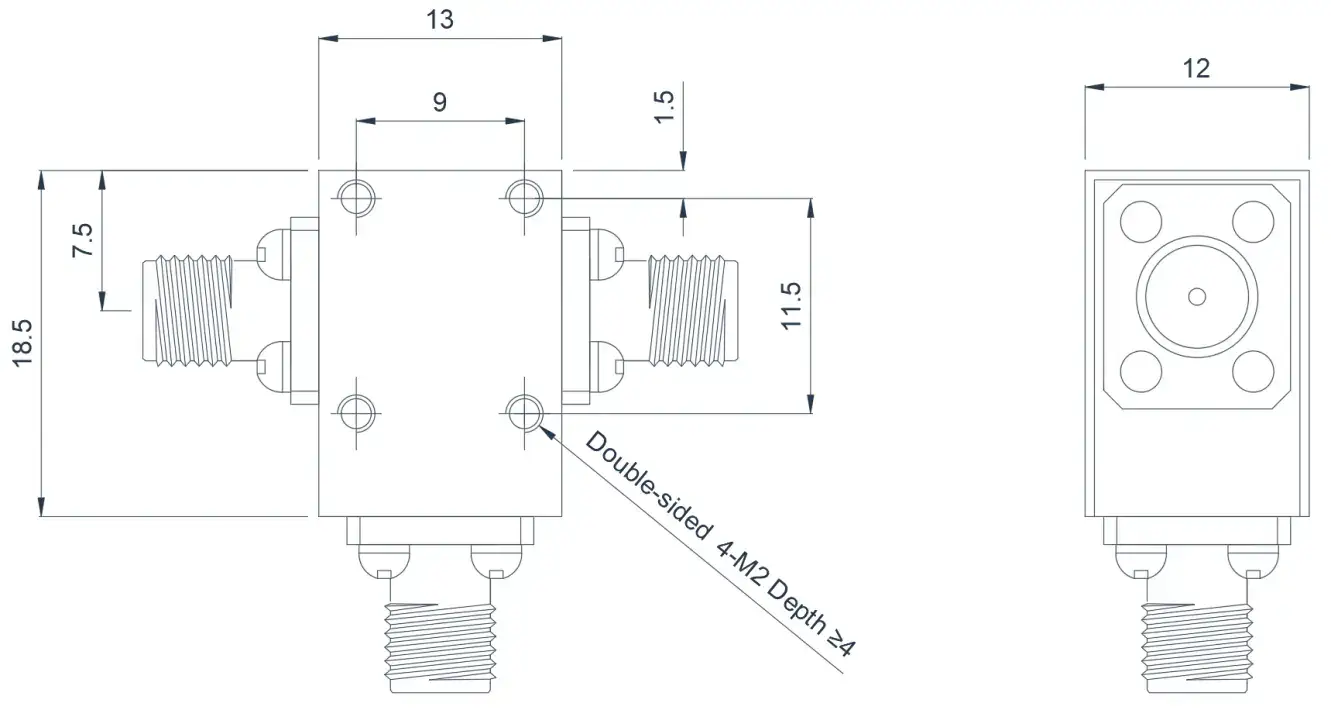

6.0~18.0GHz Geniş Bant Koaksiyel Sirkülatör Görünümü
18.0~26.5GHz Geniş Bant Koaksiyel Sirkülatör

Ürün Genel Bakışı

Aşağıdaki ürünler, tüm K-band frekans aralığını kapsayan Geniş Bant Koaksiyel Sirkülatör ürünleridir. Frekans bandı gereksinimlerine göre özelleştirilebilir.

Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks Konnektör çalışma sıcaklığı(℃) PK/CW/RP(Watt) Yön
HCCTA180T265G-B⬇ 18.0~26.5 FULL 1.0 14 1.5 2.92-K -55~+85℃ 20/5 Clockwise
HCCTB180T265G-B⬇ 18.0~26.5 FULL 1.0 14 1.5 2.92-K -55~+85℃ 20/5 Counter Clockwise

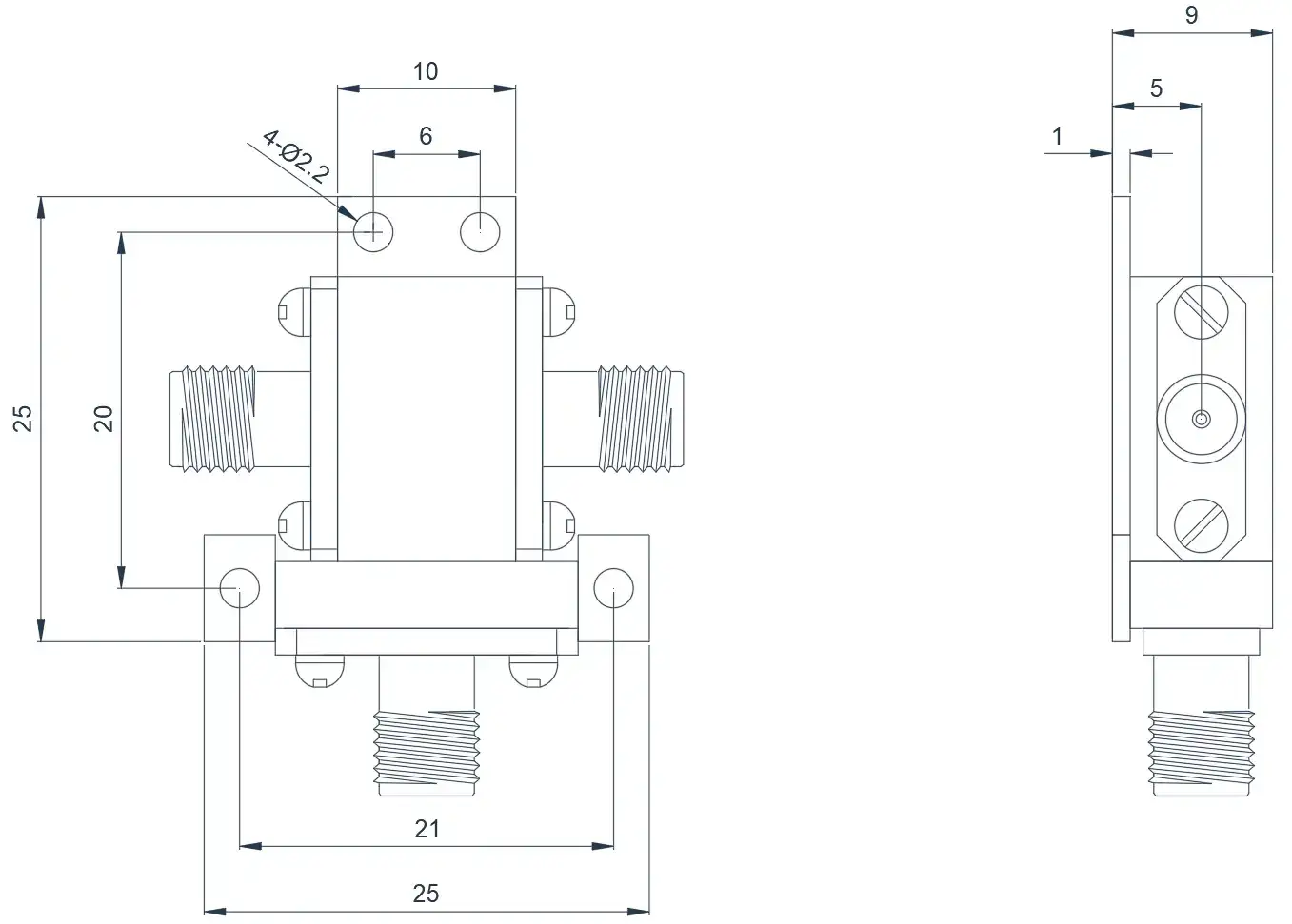

18.0~26.5GHz Geniş Bant Koaksiyel Sirkülatör Görünümü

HzBeat Hakkında

HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.

Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.

Özelleştirme & Seçim Kılavuzu

  • Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
  • Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
  • Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
  • Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
  • Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.

Neden Ürünümüzü Seçmelisiniz

  • Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
  • Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
  • Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
  • Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
