Yüksek Güçlü Koaksiyel İzolatör

Özel tasarım

  • Yüksek Güçlü Koaksiyel İzolatör, RF ve mikrodalga sistemlerinde kritik bir bileşendir; koaksiyel iletim hattı içinde verimli sinyal izolasyonu ve koruma sağlarken yüksek güç seviyelerini işlemek üzere özel olarak tasarlanmıştır.
Bize Ulaşın
Yüksek Güçlü Koaksiyel İzolatör

Temel Özellikler ve Avantajlar

  • Yükselteçleri korur, sistem güvenilirliğini sağlar.
  • Yüksek güç taşıma kapasitesi, sağlam ve dayanıklı yapı.
  • Yüksek verimli iletim, mükemmel performans.
  • Tak ve çalıştır, kolay kurulum.

Tipik Uygulamalar

  • Yayın İletim Sistemleri (FM/TV/DAB/DTMB).
  • Mobil İletişim Baz İstasyonları (4G/5G).
  • Radar Sistemleri.
  • Endüstriyel Isıtma ve Tıbbi Ekipmanlar (RF Plazma, MRI, Yarı İletken Üretimi).
  • Bilimsel Araştırma (Parçacık Hızlandırıcılar, Nükleer Füzyon Cihazları)

Elektriksel Performans Tablosu ve Ürün Görünümü

0.05~0.25GHz Yüksek Güçlü Koaksiyel İzolatör

Ürün Genel Bakışı

Aşağıdaki ürünler, VHF bandındaki Yüksek Güçlü Koaksiyel İzolatörlere ait örnek ürünlerdir. Ürün boyutları ve port yapılandırmaları, yüksek güç gereksinimlerine ve yüksek yansıyan güce göre özelleştirilebilir.

Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks Konnektör çalışma sıcaklığı(℃) PK/CW/RP(Watt) Yön
HCITA50T250M-H⬇ 0.05~0.25 10% 0.4 20 1.2 N-K -55~+85℃ 5000/500/300 Clockwise
HCITB50T250M-H⬇ 0.05~0.25 10% 0.4 20 1.2 N-K -55~+85℃ 5000/500/300 Counter Clockwise
0.05~0.25GHz Yüksek Güçlü Koaksiyel İzolatör Görünümü
0.2~0.5GHz Yüksek Güçlü Koaksiyel İzolatör

Ürün Genel Bakışı

Aşağıdaki ürünler, VHF ile UHF bantları arasındaki Yüksek Güçlü Koaksiyel İzolatörlere ait örnek ürünlerdir. Ürün boyutları ve port yapılandırmaları, yüksek güç gereksinimlerine ve yüksek yansıyan güce göre özelleştirilebilir.

Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks Konnektör çalışma sıcaklığı(℃) PK/CW/RP(Watt) Yön
HCITA02T05G-H⬇ 0.2~0.5 10% 0.4 20 1.2 N-K -55~+85℃ 5000/500/300 Clockwise
HCITB02T05G-H⬇ 0.2~0.5 10% 0.4 20 1.2 N-K -55~+85℃ 5000/500/300 Counter Clockwise
0.2~0.5GHz Yüksek Güçlü Koaksiyel İzolatör Görünümü
0.4~1.0GHz Yüksek Güçlü Koaksiyel İzolatör

Ürün Genel Bakışı

Aşağıdaki ürünler, UHF ile S bandı arasındaki Yüksek Güçlü Koaksiyel İzolatörlere ait örnek ürünlerdir. Ürün boyutları ve port yapılandırmaları, yüksek güç gereksinimlerine ve yüksek yansıyan güce göre özelleştirilebilir.

Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks Konnektör çalışma sıcaklığı(℃) PK/CW/RP(Watt) Yön
HCITA04T10G-H⬇ 0.4~1.0 10% 0.4 20 1.2 N-K -55~+85℃ 3000/300/300 Clockwise
HCITB04T10G-H⬇ 0.4~1.0 10% 0.4 20 1.2 N-K -55~+85℃ 3000/300/300 Counter Clockwise

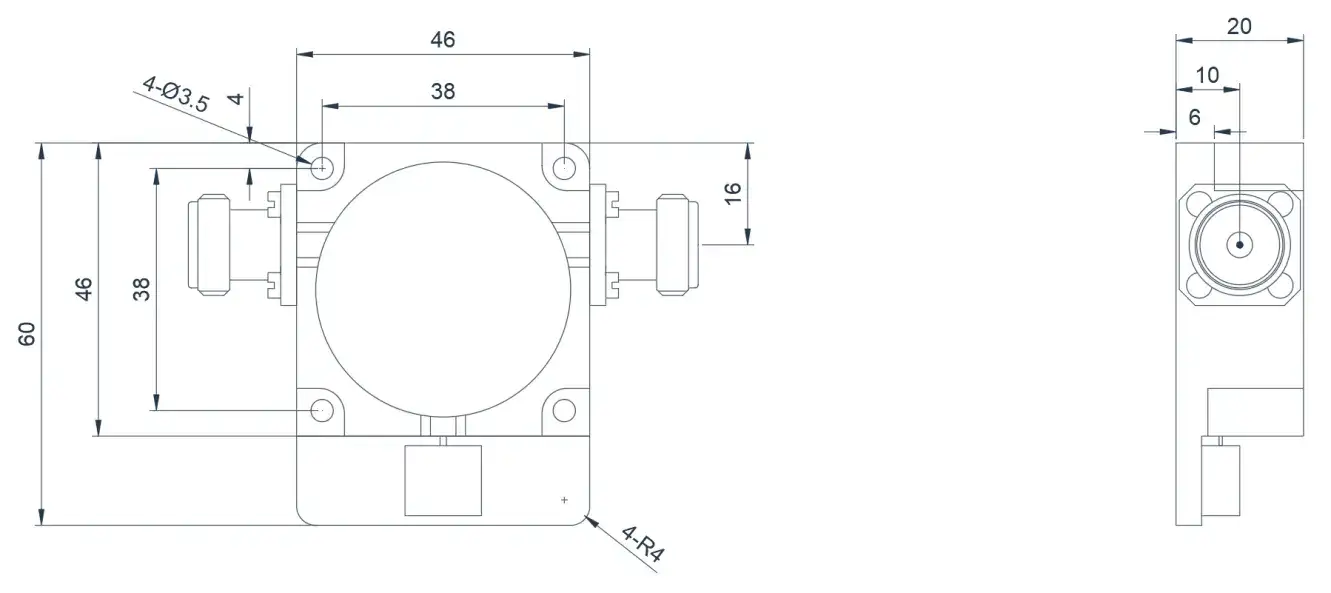

0.4~1.0GHz Yüksek Güçlü Koaksiyel İzolatör Görünümü
0.8~2.5GHz Yüksek Güçlü Koaksiyel İzolatör

Ürün Genel Bakışı

Aşağıdaki ürünler, S ile X bandı arasındaki Yüksek Güçlü Koaksiyel İzolatörlere ait örnek ürünlerdir. Ürün boyutları ve port yapılandırmaları, yüksek güç gereksinimlerine ve yüksek yansıyan güce göre özelleştirilebilir.

Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks Konnektör çalışma sıcaklığı(℃) PK/CW/RP(Watt) Yön
HCITA08T25G-H⬇ 0.8~2.5 10% 0.4 20 1.2 N-K -55~+85℃ 2000/200/150 Clockwise
HCITB08T25G-H⬇ 0.8~2.5 10% 0.4 20 1.2 N-K -55~+85℃ 2000/200/150 Counter Clockwise
0.8~2.5GHz Yüksek Güçlü Koaksiyel İzolatör Görünümü
3.0~12.0GHz Yüksek Güçlü Koaksiyel İzolatör

Ürün Genel Bakışı

Aşağıdaki ürünler, UHF ile S bandı arasındaki Yüksek Güçlü Koaksiyel İzolatörlere ait örnek ürünlerdir. Ürün boyutları ve port yapılandırmaları, yüksek güç gereksinimlerine ve yüksek yansıyan güce göre özelleştirilebilir.

Model Frekans(GHz) BW Maks Ekleme kaybı(dB) Maks İzolasyon(dB)Min VSWR Maks Konnektör çalışma sıcaklığı(℃) PK/CW/RP(Watt) Yön
HCITA30T120G-H⬇ 3.0~12.0 10% 0.4 20 1.2 N-K -40~+70℃ 800/100/80 Clockwise
HCITB30T120G-H⬇ 3.0~12.0 10% 0.4 20 1.2 N-K -40~+70℃ 800/100/80 Counter Clockwise
3.0~12.0GHz Yüksek Güçlü Koaksiyel İzolatör Görünümü

HzBeat Hakkında

HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.

Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.

Özelleştirme & Seçim Kılavuzu

  • Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
  • Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
  • Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
  • Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
  • Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.

Neden Ürünümüzü Seçmelisiniz

  • Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
  • Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
  • Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
  • Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
