Tipik Drop-in İzolatör
40GHz’ye kadar frekans.
- Tipik gömülü izolatörler, RF ve mikrodalga sistemlerinde gerekli sinyal izolasyonunu sağlamak ve istenmeyen yansımaları önlemek üzere tasarlanmış temel bileşenlerdir.
Temel Özellikler ve Avantajlar
- Yüksek İzolasyon, Düşük Ekleme Kaybı: Sistem bağlantı bütçesini minimum düzeyde etkilerken önceki devreleri etkili şekilde korur.
- Mükemmel VSWR: Sistemle iyi eşleşme sağlar, sinyal yansımalarından kaynaklanan salınımları ve kararsızlığı azaltır.
- Küçük Boyut, Hafiflik: Şerit hat yapısı, kompakt modüllere ve PCB’lere entegrasyon için idealdir.
- Yüksek Güvenilirlik ve Uzun Kullanım Ömrü: Hareketli parça içermeyen katı hâl pasif tasarım, kararlı performans ve uzun ömür sağlar.
- İyi Güç Taşıma Kapasitesi: Modeller, gereksinimlere göre farklı güç seviyeleri için tasarlanabilir.
Tipik Uygulamalar
- Verici Çıkış Koruması
- Frekans Kaynağı Stabilizasyonu
- Sistem Kararlılığını Artırma
- İletişim Sistemleri
- Test ve Ölçüm
Elektriksel Performans Tablosu ve Ürün Görünümü
0.05~0.3GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in Sirkülatör ürünleri yer almaktadır. Bu ürün, %10~20’ye kadar göreceli bant genişliğiyle VHF bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC50T300M⬇
0.05~0.3
10%
0.4
20
1.20
-55~+85℃
1000/100
Clockwise
HDITD50T300M⬇
0.05~0.3
10%
0.4
20
1.20
-55~+85℃
1000/100
Counter Clockwise
HDITC50T300M⬇
0.05~0.3
10%
0.5
20
1.25
-55~+85℃
1000/100
Clockwise
HDITD50T300M⬇
0.05~0.3
10%
0.5
20
1.25
-55~+85℃
1000/100
Counter Clockwise
0.15~0.4GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in Sirkülatör ürünleri yer almaktadır. Bu ürün, %10~20’ye kadar göreceli bant genişliğiyle VHF~UHF bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC150T400M⬇
0.15~0.4
10%
0.3
20
1.20
-55~+85℃
1000/100
Clockwise
HDITD150T400M⬇
0.15~0.4
10%
0.3
20
1.20
-55~+85℃
1000/100
Counter Clockwise
HDITC150T400M⬇
0.15~0.4
20%
0.4
20
1.25
-55~+85℃
1000/100
Clockwise
HDITD150T400M⬇
0.15~0.4
20%
0.4
20
1.25
-55~+85℃
1000/100
Counter Clockwise
0.25~0.6GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in Sirkülatör ürünleri yer almaktadır. Bu ürün, %10~20’ye kadar göreceli bant genişliğiyle VHF~UHF bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC250T600M⬇
0.25~0.6
10%
0.3
20
1.20
-55~+85℃
1000/100
Clockwise
HDITD250T600M⬇
0.25~0.6
10%
0.3
20
1.20
-55~+85℃
1000/100
Counter Clockwise
HDITC250T600M⬇
0.25~0.6
20%
0.4
20
1.25
-55~+85℃
1000/100
Clockwise
HDITD250T600M⬇
0.25~0.6
20%
0.4
20
1.25
-55~+85℃
1000/100
Counter Clockwise
0.45~1.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10~20’ye kadar göreceli bant genişliğiyle UHF bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC450T1000M⬇
0.45~1.0
10%
0.3
20
1.20
-55~+85℃
1000/100
Clockwise
HDITD450T1000M⬇
0.45~1.0
10%
0.3
20
1.20
-55~+85℃
1000/100
Counter Clockwise
HDITC450T1000M⬇
0.45~1.0
20%
0.4
20
1.25
-55~+85℃
1000/100
Clockwise
HDITD450T1000M⬇
0.45~1.0
20%
0.4
20
1.25
-55~+85℃
1000/100
Counter Clockwise
0.8~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10~20’ye kadar göreceli bant genişliğiyle UHF~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC08T35G⬇
0.8~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Clockwise
HDITD08T35G⬇
0.8~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Counter Clockwise
HDITD08T35G⬇
0.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/100
Clockwise
HDITD08T35G⬇
0.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/100
Counter Clockwise
1.0~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %15~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC10T35G⬇
1.0~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Clockwise
HDITD10T35G⬇
1.0~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Counter Clockwise
HDITC10T35G⬇
1.0~3.5
15%
0.4
20
1.25
-55~+85℃
500/100
Clockwise
HDITD10T35G⬇
1.0~3.5
15%
0.4
20
1.25
-55~+85℃
500/100
Counter Clockwise
1.2~1.4GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %15~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC12T14G⬇
1.2~1.4
FULL
0.5
20
1.20
-55~+85℃
/100
Clockwise
HDITD12T14G⬇
1.2~1.4
FULL
0.5
20
1.20
-55~+85℃
/100
Counter Clockwise
1.8~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC18T35G⬇
1.8~3.5
5%
0.3
20
1.2
-55~+85℃
500/50
Clockwise
HDITD18T35G⬇
1.8~3.5
5%
0.3
20
1.2
-55~+85℃
500/50
Counter Clockwise
HDITC18T35G⬇
1.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/50
Clockwise
HDITD18T35G⬇
1.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/50
Counter Clockwise
2.0~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC20T35G⬇
2.0~3.5
10%
0.5
20
1.25
-55~+85℃
200/40
Clockwise
HDITD20T35G⬇
2.0~3.5
10%
0.5
20
1.25
-55~+85℃
200/40
Counter Clockwise
HDITC20T35G⬇
2.0~3.5
5%
0.4
20
1.2
-55~+85℃
200/40
Clockwise
HDITD20T35G⬇
2.0~3.5
5%
0.4
20
1.2
-55~+85℃
200/40
Counter Clockwise
2.5~5.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S~C bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC25T50G⬇
2.5~5.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD25T50G⬇
2.5~5.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC25T50G⬇
2.5~5.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD25T50G⬇
2.5~5.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise

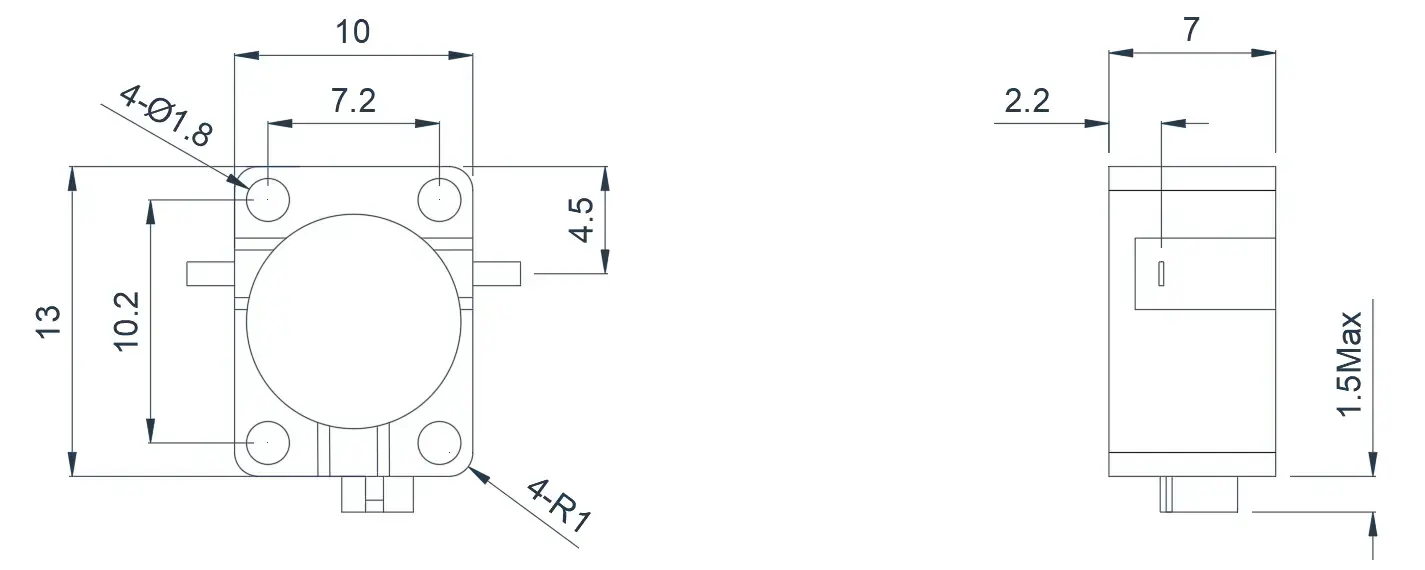

2.6~4.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in izolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Counter Clockwise
HDITC26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Counter Clockwise
4.0~8.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
5.0~6.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %18’e kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Clockwise
HDITD40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Counter Clockwise
6.0~18.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C~Ku bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC60T180G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Counter Clockwise
HDITC60T180G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Counter Clockwise
18.0~40.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle K~Ka bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Clockwise
HDITD180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in Sirkülatör ürünleri yer almaktadır. Bu ürün, %10~20’ye kadar göreceli bant genişliğiyle VHF bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HDITC50T300M⬇ | 0.05~0.3 | 10% | 0.4 | 20 | 1.20 | -55~+85℃ | 1000/100 | Clockwise |
| HDITD50T300M⬇ | 0.05~0.3 | 10% | 0.4 | 20 | 1.20 | -55~+85℃ | 1000/100 | Counter Clockwise |
| HDITC50T300M⬇ | 0.05~0.3 | 10% | 0.5 | 20 | 1.25 | -55~+85℃ | 1000/100 | Clockwise |
| HDITD50T300M⬇ | 0.05~0.3 | 10% | 0.5 | 20 | 1.25 | -55~+85℃ | 1000/100 | Counter Clockwise |
0.15~0.4GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in Sirkülatör ürünleri yer almaktadır. Bu ürün, %10~20’ye kadar göreceli bant genişliğiyle VHF~UHF bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC150T400M⬇
0.15~0.4
10%
0.3
20
1.20
-55~+85℃
1000/100
Clockwise
HDITD150T400M⬇
0.15~0.4
10%
0.3
20
1.20
-55~+85℃
1000/100
Counter Clockwise
HDITC150T400M⬇
0.15~0.4
20%
0.4
20
1.25
-55~+85℃
1000/100
Clockwise
HDITD150T400M⬇
0.15~0.4
20%
0.4
20
1.25
-55~+85℃
1000/100
Counter Clockwise
0.25~0.6GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in Sirkülatör ürünleri yer almaktadır. Bu ürün, %10~20’ye kadar göreceli bant genişliğiyle VHF~UHF bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC250T600M⬇
0.25~0.6
10%
0.3
20
1.20
-55~+85℃
1000/100
Clockwise
HDITD250T600M⬇
0.25~0.6
10%
0.3
20
1.20
-55~+85℃
1000/100
Counter Clockwise
HDITC250T600M⬇
0.25~0.6
20%
0.4
20
1.25
-55~+85℃
1000/100
Clockwise
HDITD250T600M⬇
0.25~0.6
20%
0.4
20
1.25
-55~+85℃
1000/100
Counter Clockwise
0.45~1.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10~20’ye kadar göreceli bant genişliğiyle UHF bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC450T1000M⬇
0.45~1.0
10%
0.3
20
1.20
-55~+85℃
1000/100
Clockwise
HDITD450T1000M⬇
0.45~1.0
10%
0.3
20
1.20
-55~+85℃
1000/100
Counter Clockwise
HDITC450T1000M⬇
0.45~1.0
20%
0.4
20
1.25
-55~+85℃
1000/100
Clockwise
HDITD450T1000M⬇
0.45~1.0
20%
0.4
20
1.25
-55~+85℃
1000/100
Counter Clockwise
0.8~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10~20’ye kadar göreceli bant genişliğiyle UHF~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC08T35G⬇
0.8~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Clockwise
HDITD08T35G⬇
0.8~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Counter Clockwise
HDITD08T35G⬇
0.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/100
Clockwise
HDITD08T35G⬇
0.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/100
Counter Clockwise
1.0~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %15~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC10T35G⬇
1.0~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Clockwise
HDITD10T35G⬇
1.0~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Counter Clockwise
HDITC10T35G⬇
1.0~3.5
15%
0.4
20
1.25
-55~+85℃
500/100
Clockwise
HDITD10T35G⬇
1.0~3.5
15%
0.4
20
1.25
-55~+85℃
500/100
Counter Clockwise
1.2~1.4GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %15~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC12T14G⬇
1.2~1.4
FULL
0.5
20
1.20
-55~+85℃
/100
Clockwise
HDITD12T14G⬇
1.2~1.4
FULL
0.5
20
1.20
-55~+85℃
/100
Counter Clockwise
1.8~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC18T35G⬇
1.8~3.5
5%
0.3
20
1.2
-55~+85℃
500/50
Clockwise
HDITD18T35G⬇
1.8~3.5
5%
0.3
20
1.2
-55~+85℃
500/50
Counter Clockwise
HDITC18T35G⬇
1.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/50
Clockwise
HDITD18T35G⬇
1.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/50
Counter Clockwise
2.0~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC20T35G⬇
2.0~3.5
10%
0.5
20
1.25
-55~+85℃
200/40
Clockwise
HDITD20T35G⬇
2.0~3.5
10%
0.5
20
1.25
-55~+85℃
200/40
Counter Clockwise
HDITC20T35G⬇
2.0~3.5
5%
0.4
20
1.2
-55~+85℃
200/40
Clockwise
HDITD20T35G⬇
2.0~3.5
5%
0.4
20
1.2
-55~+85℃
200/40
Counter Clockwise
2.5~5.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S~C bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC25T50G⬇
2.5~5.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD25T50G⬇
2.5~5.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC25T50G⬇
2.5~5.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD25T50G⬇
2.5~5.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
2.6~4.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in izolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Counter Clockwise
HDITC26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Counter Clockwise
4.0~8.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
5.0~6.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %18’e kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Clockwise
HDITD40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Counter Clockwise
6.0~18.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C~Ku bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC60T180G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Counter Clockwise
HDITC60T180G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Counter Clockwise
18.0~40.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle K~Ka bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Clockwise
HDITD180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in Sirkülatör ürünleri yer almaktadır. Bu ürün, %10~20’ye kadar göreceli bant genişliğiyle VHF~UHF bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HDITC150T400M⬇ | 0.15~0.4 | 10% | 0.3 | 20 | 1.20 | -55~+85℃ | 1000/100 | Clockwise |
| HDITD150T400M⬇ | 0.15~0.4 | 10% | 0.3 | 20 | 1.20 | -55~+85℃ | 1000/100 | Counter Clockwise |
| HDITC150T400M⬇ | 0.15~0.4 | 20% | 0.4 | 20 | 1.25 | -55~+85℃ | 1000/100 | Clockwise |
| HDITD150T400M⬇ | 0.15~0.4 | 20% | 0.4 | 20 | 1.25 | -55~+85℃ | 1000/100 | Counter Clockwise |
0.25~0.6GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in Sirkülatör ürünleri yer almaktadır. Bu ürün, %10~20’ye kadar göreceli bant genişliğiyle VHF~UHF bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC250T600M⬇
0.25~0.6
10%
0.3
20
1.20
-55~+85℃
1000/100
Clockwise
HDITD250T600M⬇
0.25~0.6
10%
0.3
20
1.20
-55~+85℃
1000/100
Counter Clockwise
HDITC250T600M⬇
0.25~0.6
20%
0.4
20
1.25
-55~+85℃
1000/100
Clockwise
HDITD250T600M⬇
0.25~0.6
20%
0.4
20
1.25
-55~+85℃
1000/100
Counter Clockwise
0.45~1.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10~20’ye kadar göreceli bant genişliğiyle UHF bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC450T1000M⬇
0.45~1.0
10%
0.3
20
1.20
-55~+85℃
1000/100
Clockwise
HDITD450T1000M⬇
0.45~1.0
10%
0.3
20
1.20
-55~+85℃
1000/100
Counter Clockwise
HDITC450T1000M⬇
0.45~1.0
20%
0.4
20
1.25
-55~+85℃
1000/100
Clockwise
HDITD450T1000M⬇
0.45~1.0
20%
0.4
20
1.25
-55~+85℃
1000/100
Counter Clockwise
0.8~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10~20’ye kadar göreceli bant genişliğiyle UHF~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC08T35G⬇
0.8~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Clockwise
HDITD08T35G⬇
0.8~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Counter Clockwise
HDITD08T35G⬇
0.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/100
Clockwise
HDITD08T35G⬇
0.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/100
Counter Clockwise
1.0~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %15~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC10T35G⬇
1.0~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Clockwise
HDITD10T35G⬇
1.0~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Counter Clockwise
HDITC10T35G⬇
1.0~3.5
15%
0.4
20
1.25
-55~+85℃
500/100
Clockwise
HDITD10T35G⬇
1.0~3.5
15%
0.4
20
1.25
-55~+85℃
500/100
Counter Clockwise
1.2~1.4GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %15~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC12T14G⬇
1.2~1.4
FULL
0.5
20
1.20
-55~+85℃
/100
Clockwise
HDITD12T14G⬇
1.2~1.4
FULL
0.5
20
1.20
-55~+85℃
/100
Counter Clockwise
1.8~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC18T35G⬇
1.8~3.5
5%
0.3
20
1.2
-55~+85℃
500/50
Clockwise
HDITD18T35G⬇
1.8~3.5
5%
0.3
20
1.2
-55~+85℃
500/50
Counter Clockwise
HDITC18T35G⬇
1.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/50
Clockwise
HDITD18T35G⬇
1.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/50
Counter Clockwise
2.0~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC20T35G⬇
2.0~3.5
10%
0.5
20
1.25
-55~+85℃
200/40
Clockwise
HDITD20T35G⬇
2.0~3.5
10%
0.5
20
1.25
-55~+85℃
200/40
Counter Clockwise
HDITC20T35G⬇
2.0~3.5
5%
0.4
20
1.2
-55~+85℃
200/40
Clockwise
HDITD20T35G⬇
2.0~3.5
5%
0.4
20
1.2
-55~+85℃
200/40
Counter Clockwise
2.5~5.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S~C bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC25T50G⬇
2.5~5.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD25T50G⬇
2.5~5.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC25T50G⬇
2.5~5.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD25T50G⬇
2.5~5.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
2.6~4.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in izolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Counter Clockwise
HDITC26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Counter Clockwise
4.0~8.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
5.0~6.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %18’e kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Clockwise
HDITD40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Counter Clockwise
6.0~18.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C~Ku bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC60T180G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Counter Clockwise
HDITC60T180G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Counter Clockwise
18.0~40.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle K~Ka bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Clockwise
HDITD180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in Sirkülatör ürünleri yer almaktadır. Bu ürün, %10~20’ye kadar göreceli bant genişliğiyle VHF~UHF bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HDITC250T600M⬇ | 0.25~0.6 | 10% | 0.3 | 20 | 1.20 | -55~+85℃ | 1000/100 | Clockwise |
| HDITD250T600M⬇ | 0.25~0.6 | 10% | 0.3 | 20 | 1.20 | -55~+85℃ | 1000/100 | Counter Clockwise |
| HDITC250T600M⬇ | 0.25~0.6 | 20% | 0.4 | 20 | 1.25 | -55~+85℃ | 1000/100 | Clockwise |
| HDITD250T600M⬇ | 0.25~0.6 | 20% | 0.4 | 20 | 1.25 | -55~+85℃ | 1000/100 | Counter Clockwise |
0.45~1.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10~20’ye kadar göreceli bant genişliğiyle UHF bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC450T1000M⬇
0.45~1.0
10%
0.3
20
1.20
-55~+85℃
1000/100
Clockwise
HDITD450T1000M⬇
0.45~1.0
10%
0.3
20
1.20
-55~+85℃
1000/100
Counter Clockwise
HDITC450T1000M⬇
0.45~1.0
20%
0.4
20
1.25
-55~+85℃
1000/100
Clockwise
HDITD450T1000M⬇
0.45~1.0
20%
0.4
20
1.25
-55~+85℃
1000/100
Counter Clockwise
0.8~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10~20’ye kadar göreceli bant genişliğiyle UHF~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC08T35G⬇
0.8~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Clockwise
HDITD08T35G⬇
0.8~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Counter Clockwise
HDITD08T35G⬇
0.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/100
Clockwise
HDITD08T35G⬇
0.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/100
Counter Clockwise
1.0~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %15~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC10T35G⬇
1.0~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Clockwise
HDITD10T35G⬇
1.0~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Counter Clockwise
HDITC10T35G⬇
1.0~3.5
15%
0.4
20
1.25
-55~+85℃
500/100
Clockwise
HDITD10T35G⬇
1.0~3.5
15%
0.4
20
1.25
-55~+85℃
500/100
Counter Clockwise
1.2~1.4GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %15~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC12T14G⬇
1.2~1.4
FULL
0.5
20
1.20
-55~+85℃
/100
Clockwise
HDITD12T14G⬇
1.2~1.4
FULL
0.5
20
1.20
-55~+85℃
/100
Counter Clockwise
1.8~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC18T35G⬇
1.8~3.5
5%
0.3
20
1.2
-55~+85℃
500/50
Clockwise
HDITD18T35G⬇
1.8~3.5
5%
0.3
20
1.2
-55~+85℃
500/50
Counter Clockwise
HDITC18T35G⬇
1.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/50
Clockwise
HDITD18T35G⬇
1.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/50
Counter Clockwise
2.0~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC20T35G⬇
2.0~3.5
10%
0.5
20
1.25
-55~+85℃
200/40
Clockwise
HDITD20T35G⬇
2.0~3.5
10%
0.5
20
1.25
-55~+85℃
200/40
Counter Clockwise
HDITC20T35G⬇
2.0~3.5
5%
0.4
20
1.2
-55~+85℃
200/40
Clockwise
HDITD20T35G⬇
2.0~3.5
5%
0.4
20
1.2
-55~+85℃
200/40
Counter Clockwise
2.5~5.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S~C bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC25T50G⬇
2.5~5.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD25T50G⬇
2.5~5.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC25T50G⬇
2.5~5.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD25T50G⬇
2.5~5.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
2.6~4.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in izolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Counter Clockwise
HDITC26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Counter Clockwise
4.0~8.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
5.0~6.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %18’e kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Clockwise
HDITD40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Counter Clockwise
6.0~18.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C~Ku bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC60T180G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Counter Clockwise
HDITC60T180G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Counter Clockwise
18.0~40.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle K~Ka bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Clockwise
HDITD180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10~20’ye kadar göreceli bant genişliğiyle UHF bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HDITC450T1000M⬇ | 0.45~1.0 | 10% | 0.3 | 20 | 1.20 | -55~+85℃ | 1000/100 | Clockwise |
| HDITD450T1000M⬇ | 0.45~1.0 | 10% | 0.3 | 20 | 1.20 | -55~+85℃ | 1000/100 | Counter Clockwise |
| HDITC450T1000M⬇ | 0.45~1.0 | 20% | 0.4 | 20 | 1.25 | -55~+85℃ | 1000/100 | Clockwise |
| HDITD450T1000M⬇ | 0.45~1.0 | 20% | 0.4 | 20 | 1.25 | -55~+85℃ | 1000/100 | Counter Clockwise |
0.8~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10~20’ye kadar göreceli bant genişliğiyle UHF~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC08T35G⬇
0.8~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Clockwise
HDITD08T35G⬇
0.8~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Counter Clockwise
HDITD08T35G⬇
0.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/100
Clockwise
HDITD08T35G⬇
0.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/100
Counter Clockwise
1.0~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %15~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC10T35G⬇
1.0~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Clockwise
HDITD10T35G⬇
1.0~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Counter Clockwise
HDITC10T35G⬇
1.0~3.5
15%
0.4
20
1.25
-55~+85℃
500/100
Clockwise
HDITD10T35G⬇
1.0~3.5
15%
0.4
20
1.25
-55~+85℃
500/100
Counter Clockwise
1.2~1.4GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %15~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC12T14G⬇
1.2~1.4
FULL
0.5
20
1.20
-55~+85℃
/100
Clockwise
HDITD12T14G⬇
1.2~1.4
FULL
0.5
20
1.20
-55~+85℃
/100
Counter Clockwise
1.8~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC18T35G⬇
1.8~3.5
5%
0.3
20
1.2
-55~+85℃
500/50
Clockwise
HDITD18T35G⬇
1.8~3.5
5%
0.3
20
1.2
-55~+85℃
500/50
Counter Clockwise
HDITC18T35G⬇
1.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/50
Clockwise
HDITD18T35G⬇
1.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/50
Counter Clockwise
2.0~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC20T35G⬇
2.0~3.5
10%
0.5
20
1.25
-55~+85℃
200/40
Clockwise
HDITD20T35G⬇
2.0~3.5
10%
0.5
20
1.25
-55~+85℃
200/40
Counter Clockwise
HDITC20T35G⬇
2.0~3.5
5%
0.4
20
1.2
-55~+85℃
200/40
Clockwise
HDITD20T35G⬇
2.0~3.5
5%
0.4
20
1.2
-55~+85℃
200/40
Counter Clockwise
2.5~5.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S~C bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC25T50G⬇
2.5~5.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD25T50G⬇
2.5~5.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC25T50G⬇
2.5~5.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD25T50G⬇
2.5~5.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
2.6~4.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in izolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Counter Clockwise
HDITC26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Counter Clockwise
4.0~8.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
5.0~6.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %18’e kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Clockwise
HDITD40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Counter Clockwise
6.0~18.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C~Ku bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC60T180G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Counter Clockwise
HDITC60T180G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Counter Clockwise
18.0~40.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle K~Ka bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Clockwise
HDITD180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10~20’ye kadar göreceli bant genişliğiyle UHF~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HDITC08T35G⬇ | 0.8~3.5 | 10% | 0.3 | 20 | 1.20 | -55~+85℃ | 500/100 | Clockwise |
| HDITD08T35G⬇ | 0.8~3.5 | 10% | 0.3 | 20 | 1.20 | -55~+85℃ | 500/100 | Counter Clockwise |
| HDITD08T35G⬇ | 0.8~3.5 | 10% | 0.4 | 20 | 1.25 | -55~+85℃ | 500/100 | Clockwise |
| HDITD08T35G⬇ | 0.8~3.5 | 10% | 0.4 | 20 | 1.25 | -55~+85℃ | 500/100 | Counter Clockwise |
1.0~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %15~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC10T35G⬇
1.0~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Clockwise
HDITD10T35G⬇
1.0~3.5
10%
0.3
20
1.20
-55~+85℃
500/100
Counter Clockwise
HDITC10T35G⬇
1.0~3.5
15%
0.4
20
1.25
-55~+85℃
500/100
Clockwise
HDITD10T35G⬇
1.0~3.5
15%
0.4
20
1.25
-55~+85℃
500/100
Counter Clockwise
1.2~1.4GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %15~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC12T14G⬇
1.2~1.4
FULL
0.5
20
1.20
-55~+85℃
/100
Clockwise
HDITD12T14G⬇
1.2~1.4
FULL
0.5
20
1.20
-55~+85℃
/100
Counter Clockwise
1.8~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC18T35G⬇
1.8~3.5
5%
0.3
20
1.2
-55~+85℃
500/50
Clockwise
HDITD18T35G⬇
1.8~3.5
5%
0.3
20
1.2
-55~+85℃
500/50
Counter Clockwise
HDITC18T35G⬇
1.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/50
Clockwise
HDITD18T35G⬇
1.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/50
Counter Clockwise
2.0~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC20T35G⬇
2.0~3.5
10%
0.5
20
1.25
-55~+85℃
200/40
Clockwise
HDITD20T35G⬇
2.0~3.5
10%
0.5
20
1.25
-55~+85℃
200/40
Counter Clockwise
HDITC20T35G⬇
2.0~3.5
5%
0.4
20
1.2
-55~+85℃
200/40
Clockwise
HDITD20T35G⬇
2.0~3.5
5%
0.4
20
1.2
-55~+85℃
200/40
Counter Clockwise
2.5~5.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S~C bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC25T50G⬇
2.5~5.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD25T50G⬇
2.5~5.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC25T50G⬇
2.5~5.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD25T50G⬇
2.5~5.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
2.6~4.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in izolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Counter Clockwise
HDITC26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Counter Clockwise
4.0~8.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
5.0~6.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %18’e kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Clockwise
HDITD40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Counter Clockwise
6.0~18.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C~Ku bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC60T180G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Counter Clockwise
HDITC60T180G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Counter Clockwise
18.0~40.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle K~Ka bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Clockwise
HDITD180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %15~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HDITC10T35G⬇ | 1.0~3.5 | 10% | 0.3 | 20 | 1.20 | -55~+85℃ | 500/100 | Clockwise |
| HDITD10T35G⬇ | 1.0~3.5 | 10% | 0.3 | 20 | 1.20 | -55~+85℃ | 500/100 | Counter Clockwise |
| HDITC10T35G⬇ | 1.0~3.5 | 15% | 0.4 | 20 | 1.25 | -55~+85℃ | 500/100 | Clockwise |
| HDITD10T35G⬇ | 1.0~3.5 | 15% | 0.4 | 20 | 1.25 | -55~+85℃ | 500/100 | Counter Clockwise |
1.2~1.4GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %15~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC12T14G⬇
1.2~1.4
FULL
0.5
20
1.20
-55~+85℃
/100
Clockwise
HDITD12T14G⬇
1.2~1.4
FULL
0.5
20
1.20
-55~+85℃
/100
Counter Clockwise
1.8~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC18T35G⬇
1.8~3.5
5%
0.3
20
1.2
-55~+85℃
500/50
Clockwise
HDITD18T35G⬇
1.8~3.5
5%
0.3
20
1.2
-55~+85℃
500/50
Counter Clockwise
HDITC18T35G⬇
1.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/50
Clockwise
HDITD18T35G⬇
1.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/50
Counter Clockwise
2.0~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC20T35G⬇
2.0~3.5
10%
0.5
20
1.25
-55~+85℃
200/40
Clockwise
HDITD20T35G⬇
2.0~3.5
10%
0.5
20
1.25
-55~+85℃
200/40
Counter Clockwise
HDITC20T35G⬇
2.0~3.5
5%
0.4
20
1.2
-55~+85℃
200/40
Clockwise
HDITD20T35G⬇
2.0~3.5
5%
0.4
20
1.2
-55~+85℃
200/40
Counter Clockwise
2.5~5.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S~C bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC25T50G⬇
2.5~5.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD25T50G⬇
2.5~5.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC25T50G⬇
2.5~5.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD25T50G⬇
2.5~5.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
2.6~4.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in izolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Counter Clockwise
HDITC26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Counter Clockwise
4.0~8.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
5.0~6.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %18’e kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Clockwise
HDITD40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Counter Clockwise
6.0~18.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C~Ku bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC60T180G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Counter Clockwise
HDITC60T180G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Counter Clockwise
18.0~40.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle K~Ka bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Clockwise
HDITD180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %15~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HDITC12T14G⬇ | 1.2~1.4 | FULL | 0.5 | 20 | 1.20 | -55~+85℃ | /100 | Clockwise |
| HDITD12T14G⬇ | 1.2~1.4 | FULL | 0.5 | 20 | 1.20 | -55~+85℃ | /100 | Counter Clockwise |
1.8~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC18T35G⬇
1.8~3.5
5%
0.3
20
1.2
-55~+85℃
500/50
Clockwise
HDITD18T35G⬇
1.8~3.5
5%
0.3
20
1.2
-55~+85℃
500/50
Counter Clockwise
HDITC18T35G⬇
1.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/50
Clockwise
HDITD18T35G⬇
1.8~3.5
10%
0.4
20
1.25
-55~+85℃
500/50
Counter Clockwise
2.0~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC20T35G⬇
2.0~3.5
10%
0.5
20
1.25
-55~+85℃
200/40
Clockwise
HDITD20T35G⬇
2.0~3.5
10%
0.5
20
1.25
-55~+85℃
200/40
Counter Clockwise
HDITC20T35G⬇
2.0~3.5
5%
0.4
20
1.2
-55~+85℃
200/40
Clockwise
HDITD20T35G⬇
2.0~3.5
5%
0.4
20
1.2
-55~+85℃
200/40
Counter Clockwise
2.5~5.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S~C bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC25T50G⬇
2.5~5.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD25T50G⬇
2.5~5.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC25T50G⬇
2.5~5.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD25T50G⬇
2.5~5.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
2.6~4.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in izolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Counter Clockwise
HDITC26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Counter Clockwise
4.0~8.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
5.0~6.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %18’e kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Clockwise
HDITD40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Counter Clockwise
6.0~18.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C~Ku bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC60T180G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Counter Clockwise
HDITC60T180G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Counter Clockwise
18.0~40.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle K~Ka bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Clockwise
HDITD180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HDITC18T35G⬇ | 1.8~3.5 | 5% | 0.3 | 20 | 1.2 | -55~+85℃ | 500/50 | Clockwise |
| HDITD18T35G⬇ | 1.8~3.5 | 5% | 0.3 | 20 | 1.2 | -55~+85℃ | 500/50 | Counter Clockwise |
| HDITC18T35G⬇ | 1.8~3.5 | 10% | 0.4 | 20 | 1.25 | -55~+85℃ | 500/50 | Clockwise |
| HDITD18T35G⬇ | 1.8~3.5 | 10% | 0.4 | 20 | 1.25 | -55~+85℃ | 500/50 | Counter Clockwise |
2.0~3.5GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC20T35G⬇
2.0~3.5
10%
0.5
20
1.25
-55~+85℃
200/40
Clockwise
HDITD20T35G⬇
2.0~3.5
10%
0.5
20
1.25
-55~+85℃
200/40
Counter Clockwise
HDITC20T35G⬇
2.0~3.5
5%
0.4
20
1.2
-55~+85℃
200/40
Clockwise
HDITD20T35G⬇
2.0~3.5
5%
0.4
20
1.2
-55~+85℃
200/40
Counter Clockwise
2.5~5.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S~C bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC25T50G⬇
2.5~5.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD25T50G⬇
2.5~5.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC25T50G⬇
2.5~5.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD25T50G⬇
2.5~5.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
2.6~4.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in izolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Counter Clockwise
HDITC26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Counter Clockwise
4.0~8.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
5.0~6.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %18’e kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Clockwise
HDITD40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Counter Clockwise
6.0~18.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C~Ku bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC60T180G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Counter Clockwise
HDITC60T180G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Counter Clockwise
18.0~40.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle K~Ka bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Clockwise
HDITD180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HDITC20T35G⬇ | 2.0~3.5 | 10% | 0.5 | 20 | 1.25 | -55~+85℃ | 200/40 | Clockwise |
| HDITD20T35G⬇ | 2.0~3.5 | 10% | 0.5 | 20 | 1.25 | -55~+85℃ | 200/40 | Counter Clockwise |
| HDITC20T35G⬇ | 2.0~3.5 | 5% | 0.4 | 20 | 1.2 | -55~+85℃ | 200/40 | Clockwise |
| HDITD20T35G⬇ | 2.0~3.5 | 5% | 0.4 | 20 | 1.2 | -55~+85℃ | 200/40 | Counter Clockwise |
2.5~5.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S~C bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC25T50G⬇
2.5~5.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD25T50G⬇
2.5~5.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC25T50G⬇
2.5~5.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD25T50G⬇
2.5~5.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
2.6~4.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in izolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Counter Clockwise
HDITC26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Counter Clockwise
4.0~8.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
5.0~6.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %18’e kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Clockwise
HDITD40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Counter Clockwise
6.0~18.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C~Ku bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC60T180G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Counter Clockwise
HDITC60T180G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Counter Clockwise
18.0~40.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle K~Ka bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Clockwise
HDITD180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S~C bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HDITC25T50G⬇ | 2.5~5.0 | 10% | 0.4 | 20 | 1.25 | -55~+85℃ | 200/50 | Clockwise |
| HDITD25T50G⬇ | 2.5~5.0 | 10% | 0.4 | 20 | 1.25 | -55~+85℃ | 200/50 | Counter Clockwise |
| HDITC25T50G⬇ | 2.5~5.0 | 5% | 0.35 | 20 | 1.2 | -55~+85℃ | 200/50 | Clockwise |
| HDITD25T50G⬇ | 2.5~5.0 | 5% | 0.35 | 20 | 1.2 | -55~+85℃ | 200/50 | Counter Clockwise |
2.6~4.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in izolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
10%
0.5
20
1.25
-55~+85℃
200/20
Counter Clockwise
HDITC26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Clockwise
HDITD26T40G⬇
2.6~4.0
5%
0.4
20
1.2
-55~+85℃
200/20
Counter Clockwise
4.0~8.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
5.0~6.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %18’e kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Clockwise
HDITD40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Counter Clockwise
6.0~18.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C~Ku bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC60T180G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Counter Clockwise
HDITC60T180G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Counter Clockwise
18.0~40.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle K~Ka bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Clockwise
HDITD180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in izolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle S band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HDITC26T40G⬇ | 2.6~4.0 | 10% | 0.5 | 20 | 1.25 | -55~+85℃ | 200/20 | Clockwise |
| HDITD26T40G⬇ | 2.6~4.0 | 10% | 0.5 | 20 | 1.25 | -55~+85℃ | 200/20 | Counter Clockwise |
| HDITC26T40G⬇ | 2.6~4.0 | 5% | 0.4 | 20 | 1.2 | -55~+85℃ | 200/20 | Clockwise |
| HDITD26T40G⬇ | 2.6~4.0 | 5% | 0.4 | 20 | 1.2 | -55~+85℃ | 200/20 | Counter Clockwise |
4.0~8.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
10%
0.4
20
1.25
-55~+85℃
200/50
Counter Clockwise
HDITC40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Clockwise
HDITD40T80G⬇
4.0~8.0
5%
0.35
20
1.2
-55~+85℃
200/50
Counter Clockwise
5.0~6.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %18’e kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Clockwise
HDITD40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Counter Clockwise
6.0~18.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C~Ku bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC60T180G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Counter Clockwise
HDITC60T180G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Counter Clockwise
18.0~40.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle K~Ka bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Clockwise
HDITD180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HDITC40T80G⬇ | 4.0~8.0 | 10% | 0.4 | 20 | 1.25 | -55~+85℃ | 200/50 | Clockwise |
| HDITD40T80G⬇ | 4.0~8.0 | 10% | 0.4 | 20 | 1.25 | -55~+85℃ | 200/50 | Counter Clockwise |
| HDITC40T80G⬇ | 4.0~8.0 | 5% | 0.35 | 20 | 1.2 | -55~+85℃ | 200/50 | Clockwise |
| HDITD40T80G⬇ | 4.0~8.0 | 5% | 0.35 | 20 | 1.2 | -55~+85℃ | 200/50 | Counter Clockwise |
5.0~6.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %18’e kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Clockwise
HDITD40T80G⬇
5.0~6.0
FULL
0.4
20
1.20
-55~+85℃
/50
Counter Clockwise
6.0~18.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C~Ku bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC60T180G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Counter Clockwise
HDITC60T180G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Counter Clockwise
18.0~40.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle K~Ka bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Clockwise
HDITD180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %18’e kadar göreceli bant genişliğiyle C band aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HDITC40T80G⬇ | 5.0~6.0 | FULL | 0.4 | 20 | 1.20 | -55~+85℃ | /50 | Clockwise |
| HDITD40T80G⬇ | 5.0~6.0 | FULL | 0.4 | 20 | 1.20 | -55~+85℃ | /50 | Counter Clockwise |
6.0~18.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C~Ku bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC60T180G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
5%
0.35
20
1.20
-55~+85℃
100/20
Counter Clockwise
HDITC60T180G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Clockwise
HDITD40T80G⬇
6.0~18.0
10%
0.4
20
1.25
-55~+85℃
100/20
Counter Clockwise
18.0~40.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle K~Ka bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Clockwise
HDITD180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %5~10’a kadar göreceli bant genişliğiyle C~Ku bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HDITC60T180G⬇ | 6.0~18.0 | 5% | 0.35 | 20 | 1.20 | -55~+85℃ | 100/20 | Clockwise |
| HDITD40T80G⬇ | 6.0~18.0 | 5% | 0.35 | 20 | 1.20 | -55~+85℃ | 100/20 | Counter Clockwise |
| HDITC60T180G⬇ | 6.0~18.0 | 10% | 0.4 | 20 | 1.25 | -55~+85℃ | 100/20 | Clockwise |
| HDITD40T80G⬇ | 6.0~18.0 | 10% | 0.4 | 20 | 1.25 | -55~+85℃ | 100/20 | Counter Clockwise |
18.0~40.0GHz Tipik Drop-in İzolatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle K~Ka bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HDITC180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Clockwise
HDITD180T400G⬇
18.0~40.0
10%
0.6
18
1.35
-55~+85℃
20/5
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Drop-in İzolatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle K~Ka bant aralığını kapsar. Boyutlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HDITC180T400G⬇ | 18.0~40.0 | 10% | 0.6 | 18 | 1.35 | -55~+85℃ | 20/5 | Clockwise |
| HDITD180T400G⬇ | 18.0~40.0 | 10% | 0.6 | 18 | 1.35 | -55~+85℃ | 20/5 | Counter Clockwise |
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
