Tipik Koaksiyel Sirkülatör
L Bant, S Bant, C Bant, X Bant, Ku Bant, K Bant, Ka Bant
- Tipik koaksiyel sirkülatörlerimiz, gelişmiş ferrit malzemeler ve hassas mühendislik kullanır; düşük ekleme kaybı, yüksek izolasyon, yüksek güç kapasitesi ve olağanüstü sıcaklık kararlılığı sunar.
- Çeşitli iletişim sistemlerinde, radar sistemlerinde ve test ekipmanlarında yaygın olarak kullanılır.
- Sisteminiz için güvenilir ve verimli bir sinyal yolu yönetimi çözümü sağlamak üzere tasarlanmıştır.
Temel Özellikler ve Avantajlar
- Son derece düşük ileri yol sinyal kaybına sahip düşük ekleme kaybı (tipik < 0.3 dB), sinyal gücünü en üst düzeye çıkarır ve sistemin sinyal-gürültü oranını ve verimliliğini artırır.
- Güçlü ters yol bastırmaya sahip yüksek izolasyon (tipik > 20 dB), iletim sinyalinin alım kanalına sızmasını etkili şekilde önleyerek hassas alıcıları korur ve sistem içi girişimi azaltır.
- Yüksek ortalama ve tepe gücü destekleyen yüksek güç taşıma kapasitesi, radar ve yüksek güçlü iletişim baz istasyonları gibi zorlu uygulamalar için son derece uygundur.
- Tüm portlarda çok düşük değerlere sahip mükemmel VSWR (tipik < 1.20), iyi empedans eşleşmesi sağlar, sinyal yansımalarını en aza indirir ve genel sistem performansını artırır.
- Neme ve tuz püskürtmesine dayanıklı, hermetik olarak sızdırmaz ve lazer kaynaklı yapı sayesinde yüksek güvenilirlik ve kararlılık sağlar; geniş çalışma sıcaklığı toleransı ve minimum performans değişimi ile zorlu ortamlarda uzun süreli çalışma ve uzun hizmet ömrü sunar.
- Standart koaksiyel arayüzlere (örn. N-type, SMA, TNC) ve dayanıklı metal gövdeye sahip kompakt, sağlam yapı, kolay sistem entegrasyonu sağlarken yüksek mekanik dayanım, titreşim ve darbe direnci sunar.
Tipik Uygulamalar
- Radar Sistemleri: Dubleksleyici olarak çalışır; tek bir antenin dönüşümlü olarak iletim ve alım yapmasına olanak tanır ve sistem mimarisini basitleştirir.
- Kablosuz İletişim Baz İstasyonları: PA (Güç Yükselteci) ile LNA (Düşük Gürültülü Yükselteç) arasında iletim ve alım sinyallerini izole eder; alıcıyı güçlü iletim sinyalinden kaynaklanan hasara karşı korur.
- Test ve Ölçüm Cihazları: Sinyal kaynağı ile yük arasında izolasyon sağlayarak yansıyan sinyallerin pahalı ekipmanlara zarar vermesini önler (örn. Vektör Ağ Analizörleri).
- Yükselteç Koruması: Yükselteç çıkışından gelen yansıyan gücü, enerjinin dağıtıldığı eşleşmiş bir yüke yönlendirerek güç yükselteci transistörünün zarar görmesini önler.
- Diğer Alanlar: Mikrodalga röleler, uydu haberleşmesi, elektronik harp (EW) ve RF sinyal yönü üzerinde kontrol gerektiren her türlü senaryo.
Elektriksel Performans Tablosu ve Ürün Görünümü

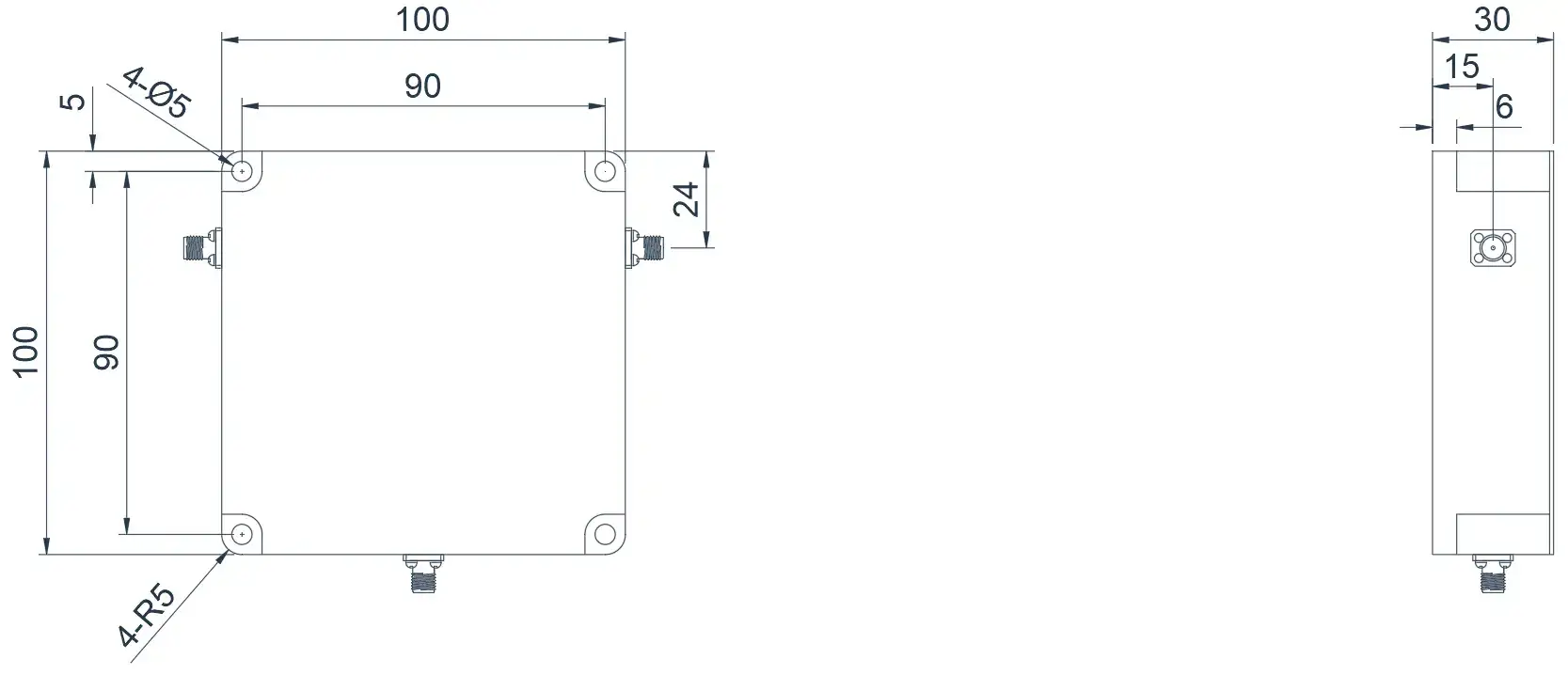

0.1~0.4GHz Tipik Koaksiyel Sirkülatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Koaksiyel Sirkülatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle VHF ile UHF bant aralığını kapsar. Boyutlar, portlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCCTA01T04G⬇
0.1~0.4
10%
0.4
20
1.2
SMA
-55~+85℃
500/50
Clockwise
HCDTB01T04G⬇
0.1~0.4
10%
0.4
20
1.2
SMA
-55~+85℃
500/50
Counter Clockwise

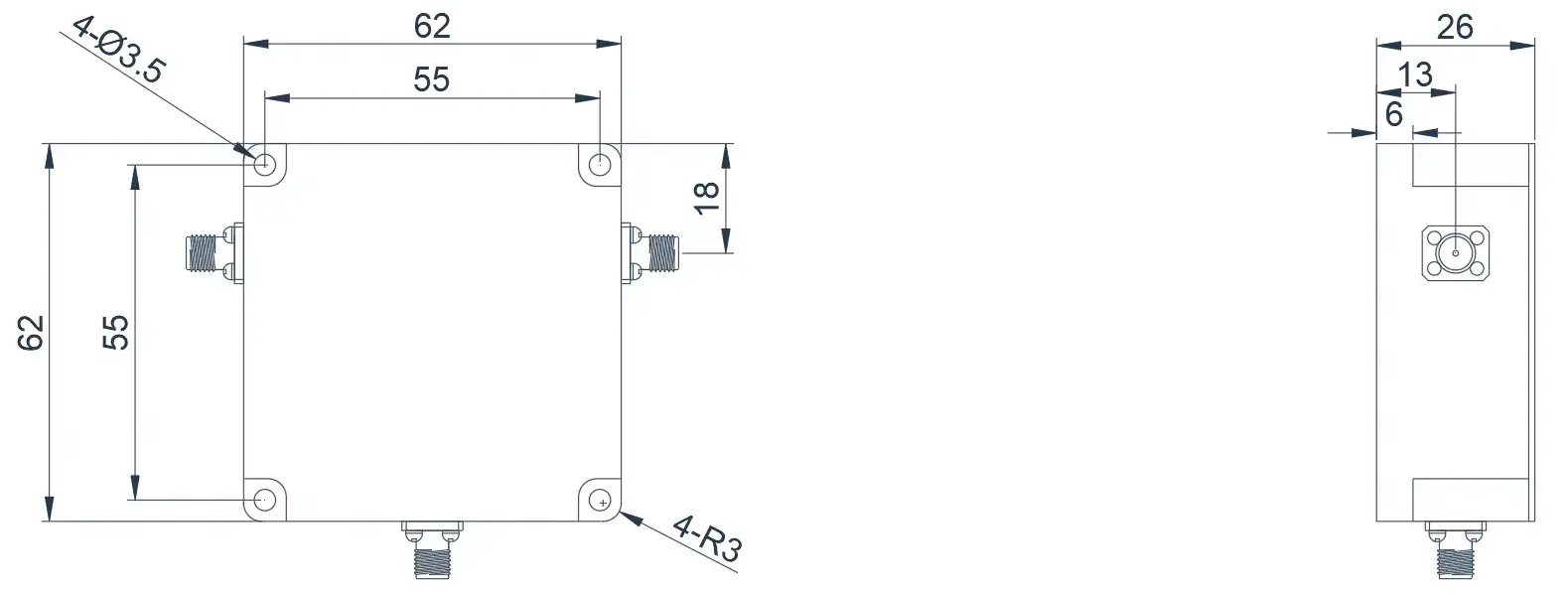

0.2~0.6GHz Tipik Koaksiyel Sirkülatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Koaksiyel Sirkülatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle VHF ile UHF bant aralığını kapsar. Boyutlar, portlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCCTA02T06G⬇
0.2~0.6
10%
0.4
20
1.2
SMA
-55~+85℃
500/50
Clockwise
HCCTB04T10G⬇
0.2~0.6
10%
0.4
20
1.2
SMA
-55~+85℃
500/50
Counter Clockwise

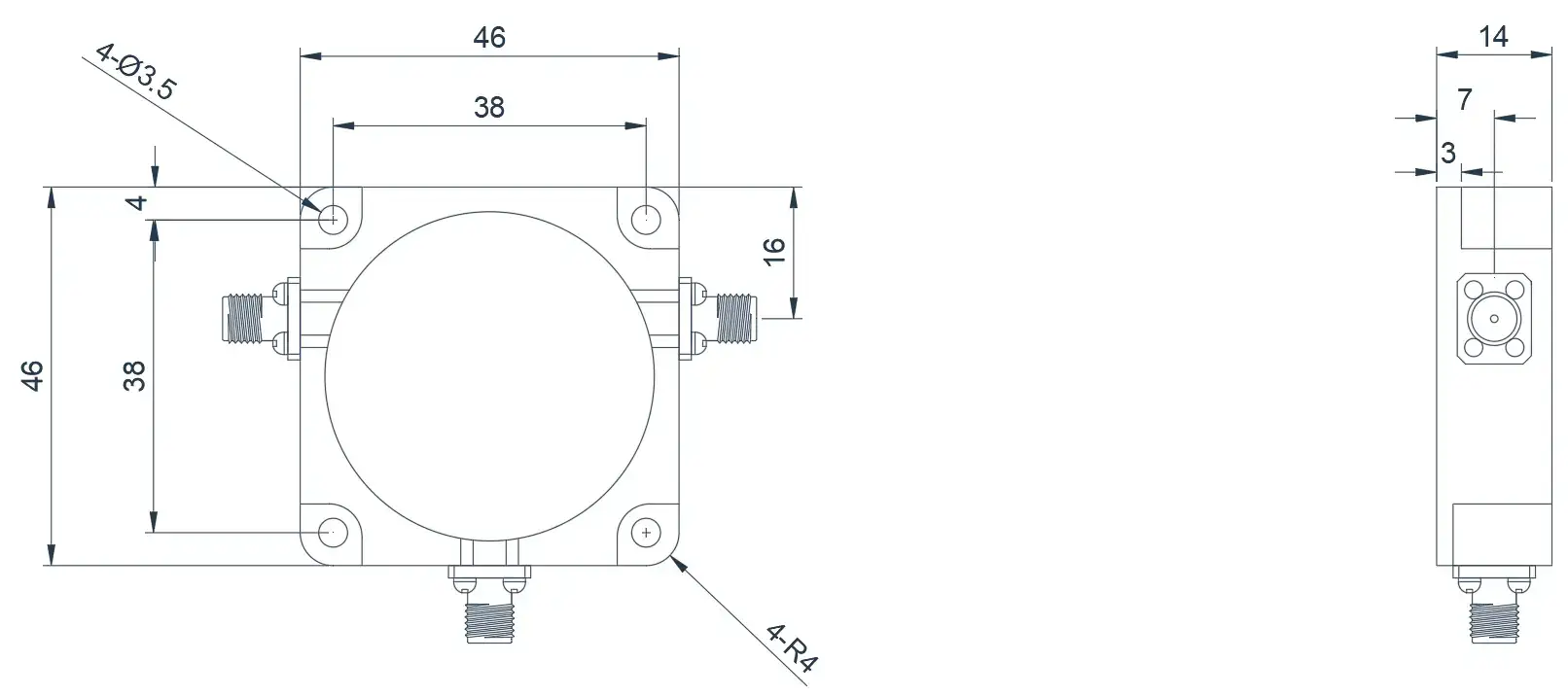

0.4~1.0GHz Tipik Koaksiyel Sirkülatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Koaksiyel Sirkülatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle VHF ile UHF bant aralığını kapsar. Boyutlar, portlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCCTA04T10G⬇
0.4~1.0
10%
0.4
20
1.2
SMA
-55~+85℃
500/50
Clockwise
HCCTB04T10G⬇
0.4~1.0
10%
0.4
20
1.2
SMA
-55~+85℃
500/50
Counter Clockwise

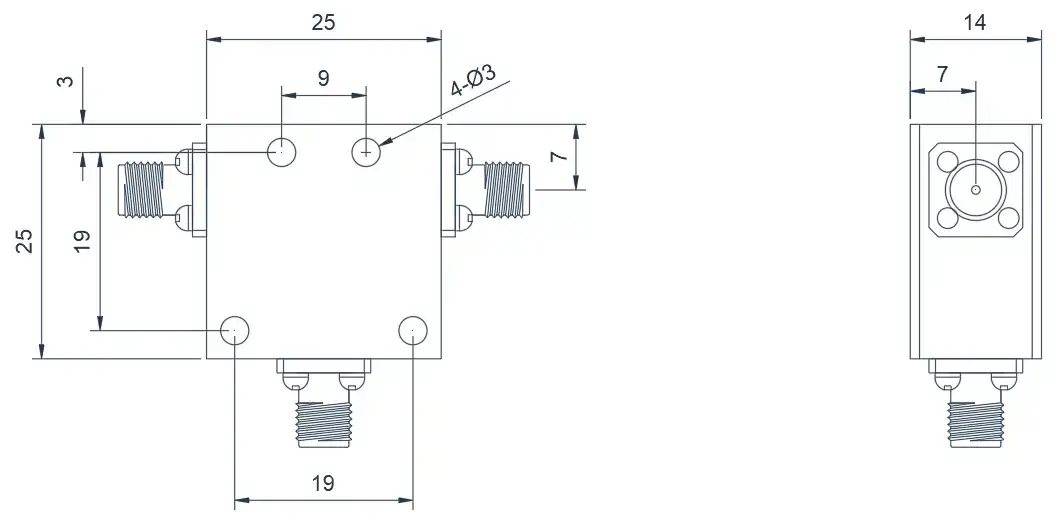

0.8~2.5GHz Tipik Koaksiyel Sirkülatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Koaksiyel Sirkülatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle UHF bant aralığını kapsar. Boyutlar, portlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCCTA08T25G⬇
0.8~2.5
10%
0.4
20
1.2
SMA
-55~+85℃
500/50
Clockwise
HCCTB08T25G⬇
0.8~2.5
10%
0.4
20
1.2
SMA
-55~+85℃
500/50
Counter Clockwise

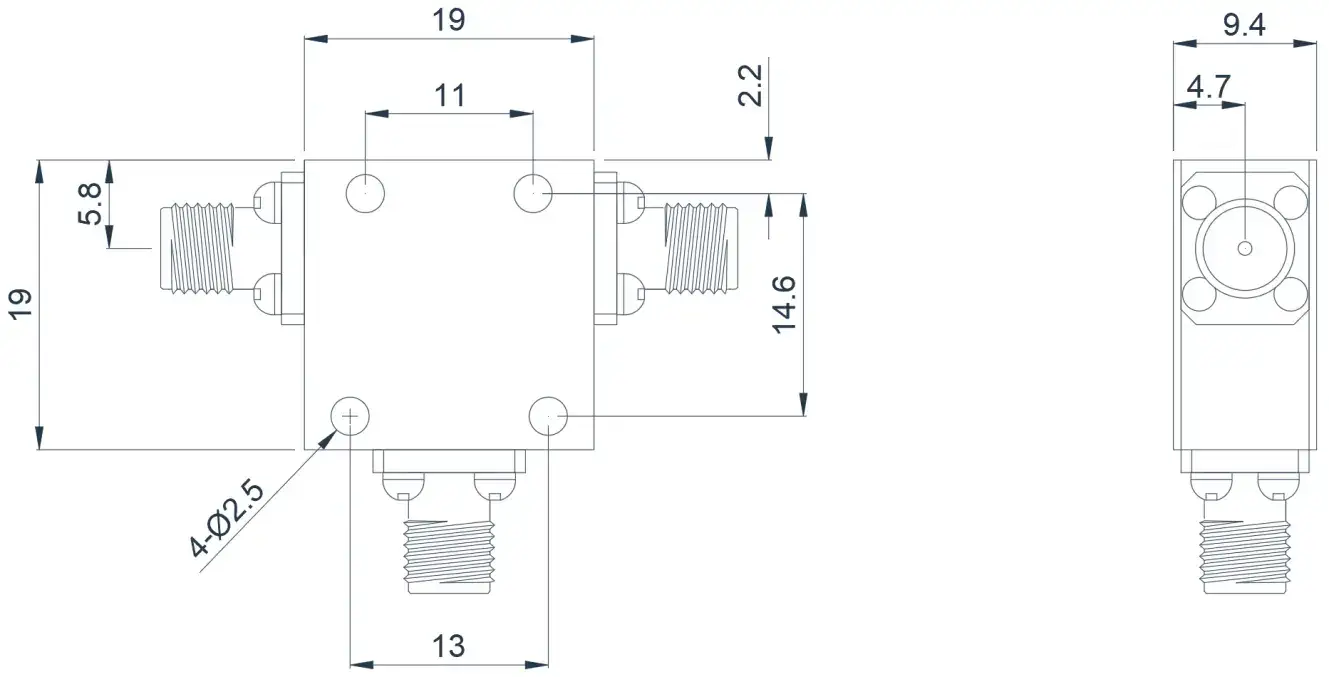

1.5~3.5GHz Tipik Koaksiyel Sirkülatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Koaksiyel Sirkülatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle L~S bant aralığını kapsar. Boyutlar, portlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCCTA15T35G⬇
1.5~3.5
10%
0.4
20
1.2
SMA
-55~+85℃
500/50
Clockwise
HCCTB15T35G⬇
1.5~3.5
10%
0.4
20
1.2
SMA
-55~+85℃
500/50
Counter Clockwise

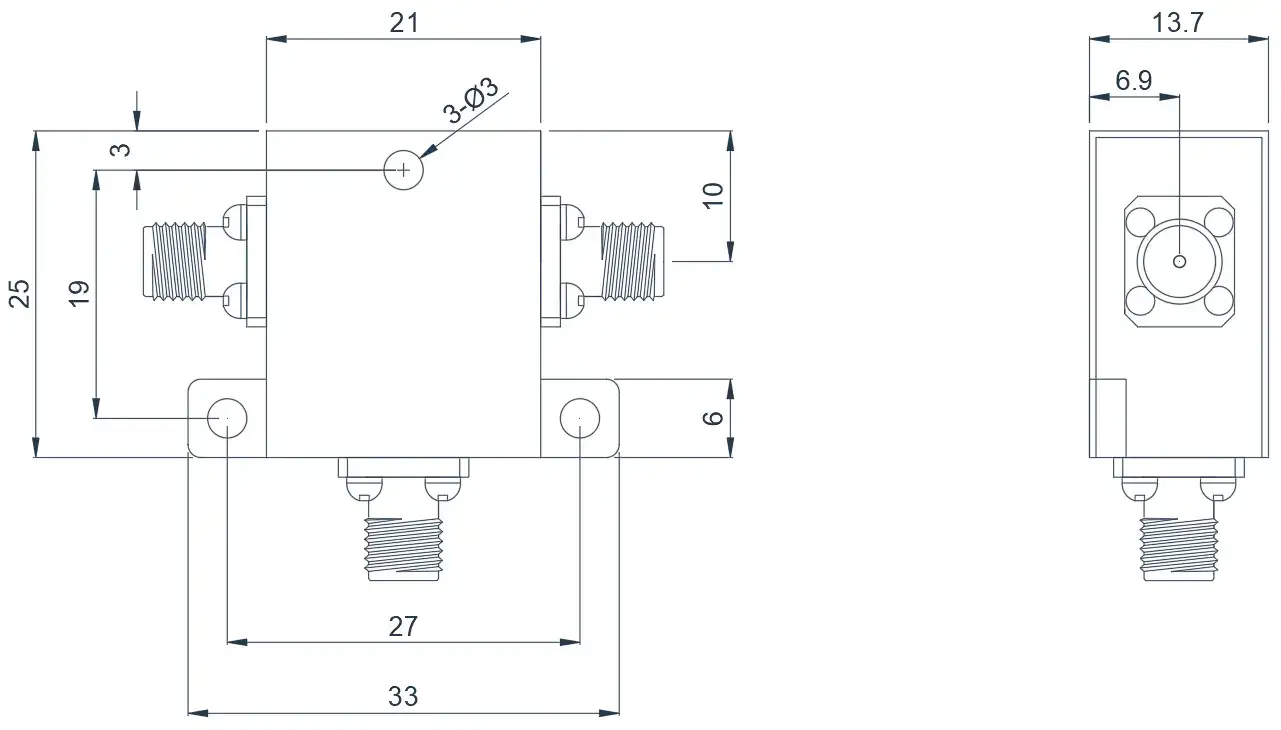

3.0~5.0GHz Tipik Koaksiyel Sirkülatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Koaksiyel Sirkülatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle S~C bant aralığını kapsar. Boyutlar, portlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCCTA30T50G⬇
3.0~5.0
10%
0.4
20
1.2
SMA
-55~+85℃
200/40
Clockwise
HCCTB30T50G⬇
3.0~5.0
10%
0.4
20
1.2
SMA
-55~+85℃
200/40
Counter Clockwise

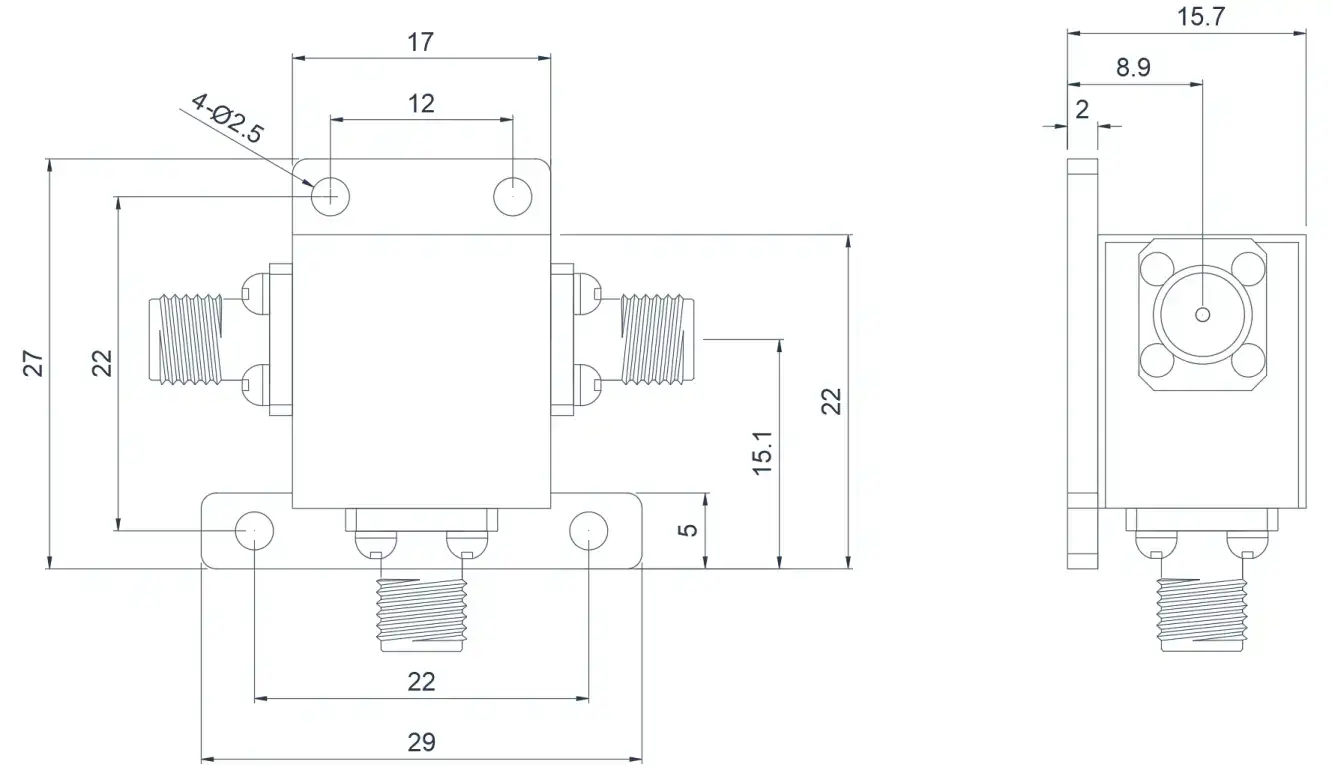

4.0~8.0GHz Tipik Koaksiyel Sirkülatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Koaksiyel Sirkülatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle C-band aralığını kapsar. Boyutlar, portlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCCTA40T80G⬇
4.0~8.0
10%
0.4
20
1.2
SMA
-55~+85℃
200/40
Clockwise
HCCTB40T80G⬇
4.0~8.0
10%
0.4
20
1.2
SMA
-55~+85℃
200/40
Counter Clockwise

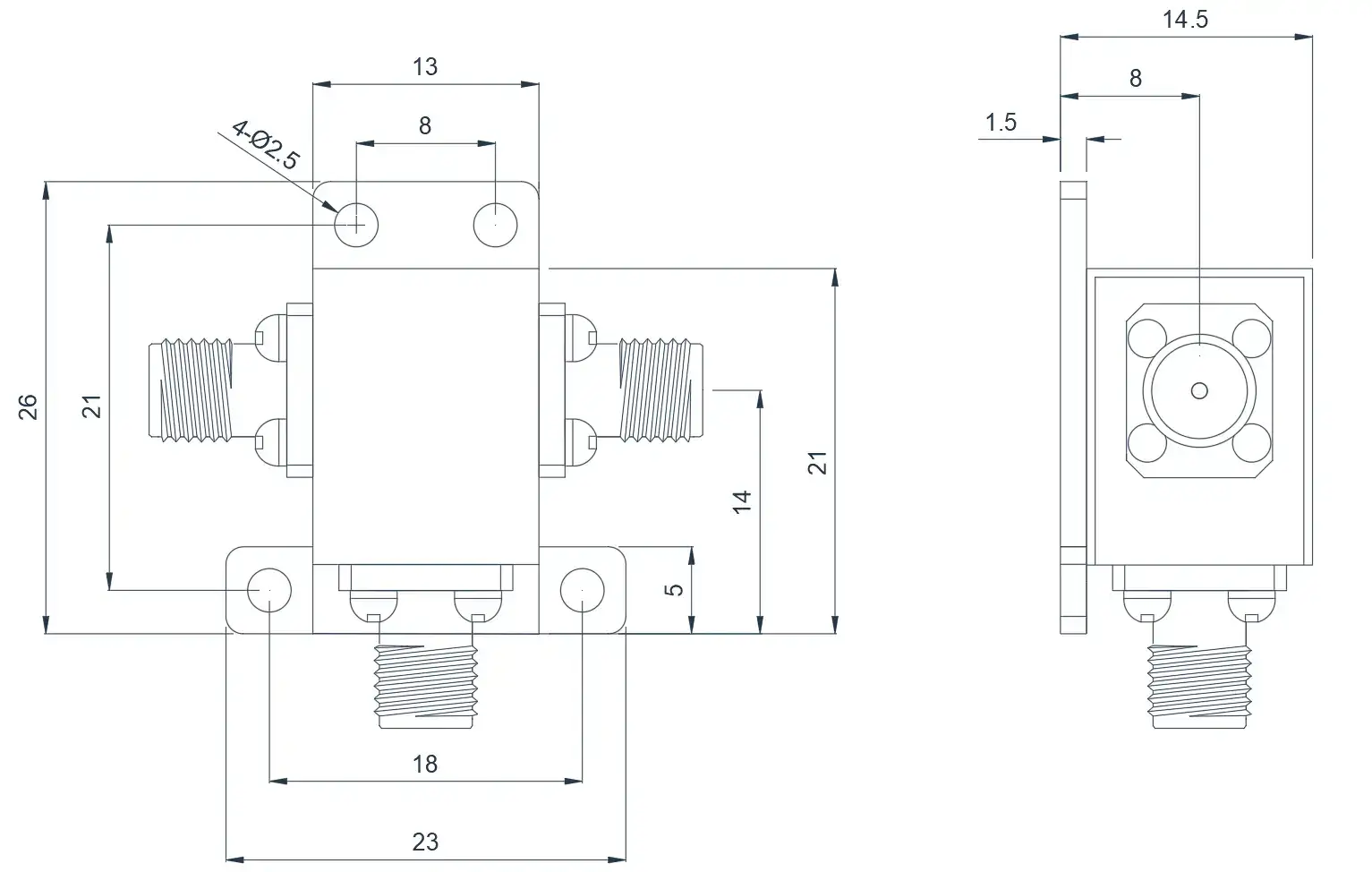

8.0~19.0GHz Tipik Koaksiyel Sirkülatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Koaksiyel Sirkülatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle X Ku K-band aralığını kapsar. Boyutlar, portlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCCTA80T190G⬇
8.0~19.0
10%
0.4
20
1.25
SMA
-55~+85℃
200/40
Clockwise
HCCTB80T190G⬇
8.0~19.0
10%
0.4
20
1.25
SMA
-55~+85℃
200/40
Counter Clockwise

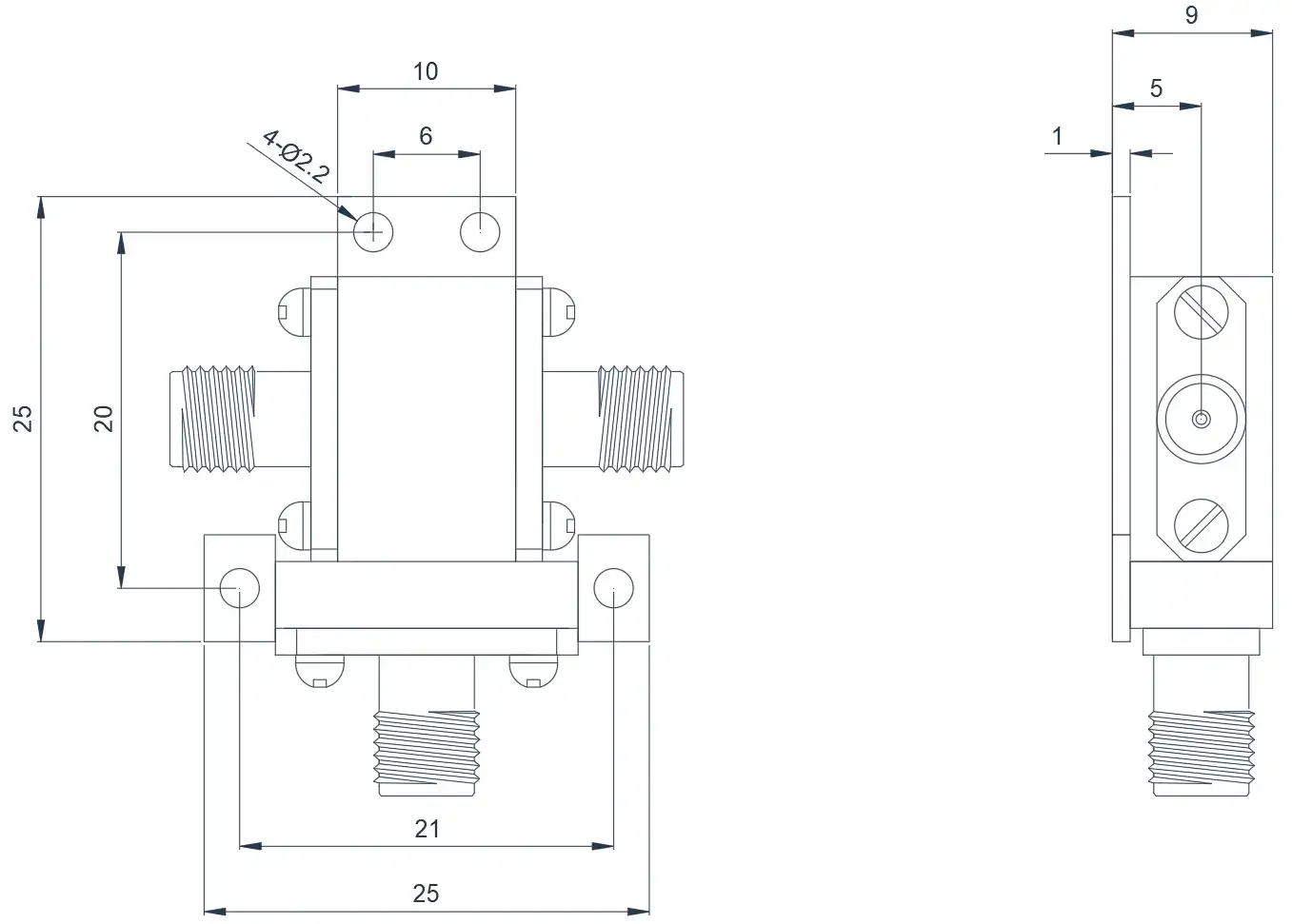

18.0~40.0GHz Tipik Koaksiyel Sirkülatör
Ürün Genel Bakışı
Burada yaygın olarak kullanılan Koaksiyel Sirkülatör ürünleri yer almaktadır. Bu ürün, %10’a kadar göreceli bant genişliğiyle Ku K-band aralığını kapsar. Boyutlar, portlar ve frekans bantları ihtiyaçlarınıza göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
Konnektör
çalışma sıcaklığı(℃)
PK/CW/RP(Watt)
Yön
HCCTA180T400G⬇
18.0~40.0
10%
0.6
18
1.35
2.92-K
-55~+85℃
20/5
Clockwise
HCCTB180T400G⬇
18.0~40.0
10%
0.6
18
1.35
2.92-K
-55~+85℃
20/5
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
