Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Özel tasarım.
- Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör, alan kısıtlaması olan RF ve mikrodalga sistemlerinde verimli sinyal yönlendirmesi ve izolasyon sağlamak üzere tasarlanmış kompakt ve yüksek performanslı bir bileşendir.
Elektriksel Performans Tablosu ve Ürün Görünümü

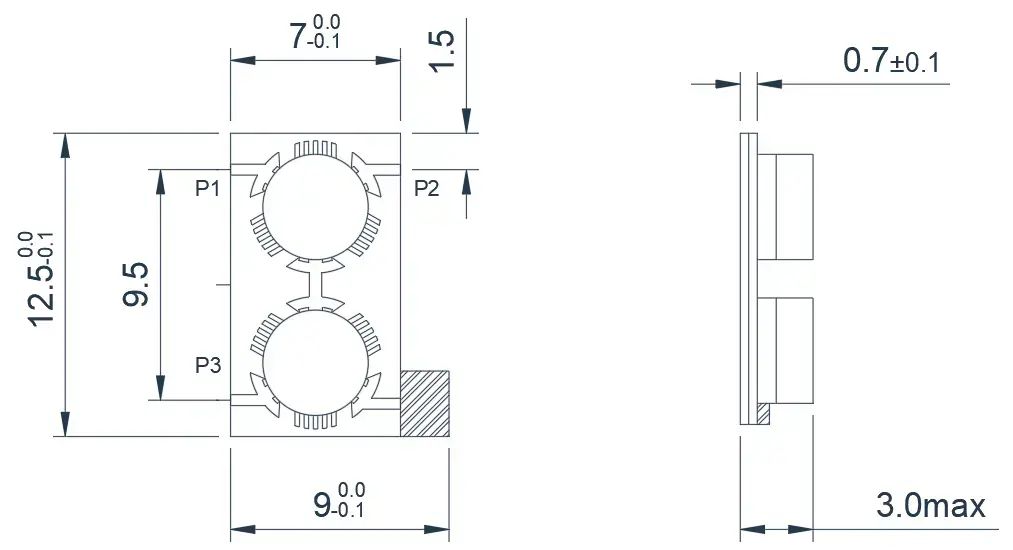

5.0~6.0GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, C-band için Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. Genel boyutu etkili şekilde azaltan HMCTA50T60G-M Minyatürleştirilmiş Sirkülatör yerleşimi kullanılarak tasarlanmıştır. Frekans bantları, güç ve boyut gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA50T60G-MR⬇
5.0~6.0
FULL
0.5(P1-P2)
1.0(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.35
-55~+85
20/10/10
Clockwise
HMDHB50T60G-MR⬇
5.0~6.0
FULL
0.5(P1-P2)
1.0(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.35
-55~+85
20/10/10
Counter Clockwise

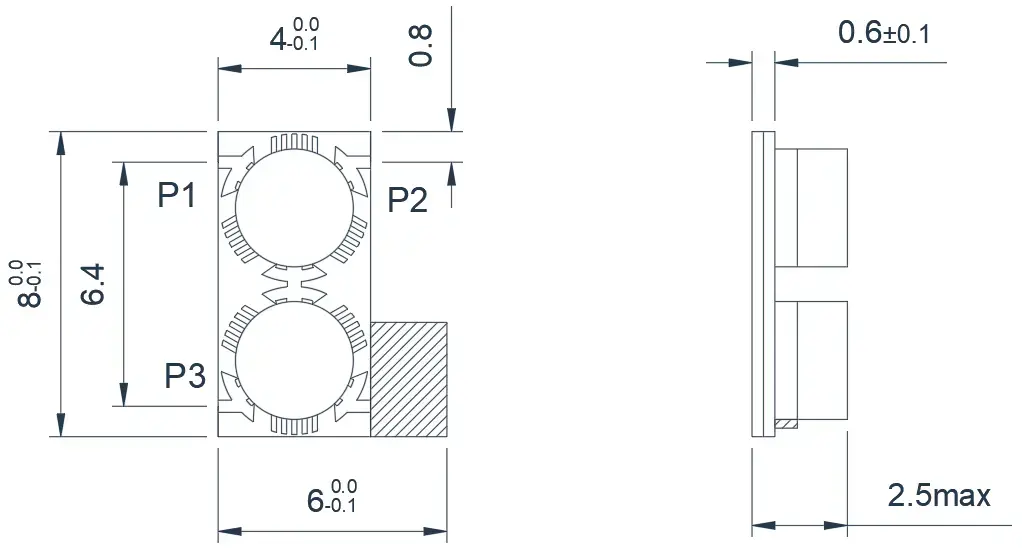

9.0~10.0GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, X-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. X-band içinde, 4x4mm boyutunda dar bantlı tek döngülü bir yapı elde edilebilir; bu boyut X-band için zaten sınır seviyesindedir. X-band Çift Bağlantılı Sirkülatör de boyut sınırındadır, ancak teknik özellikler ve güç toleransı açısından bazı ödünler vardır. Frekans bantları ve port yapılandırmaları gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA90T100G-M⬇
9.0~10.0
FULL
0.5(P1-P2)
1.0(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
10/5/1
Clockwise
HMDHB90T100G-M⬇
9.0~10.0
FULL
0.5(P1-P2)
1.0(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
10/5/1
Counter Clockwise
9.0~10.0GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, X-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. HMDHA90T100G-M modeli temel alınarak tasarlanmıştır ve yansıyan gücü artırmak için harici bir yük içerir. Frekans bandı ve port gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA90T100G-MR⬇
9.0~10.0
FULL
0.5(P1-P2)
1.0(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
10/5/10
Clockwise
HMDHB90T100G-MR⬇
9.0~10.0
FULL
0.5(P1-P2)
1.0(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
10/5/10
Counter Clockwise

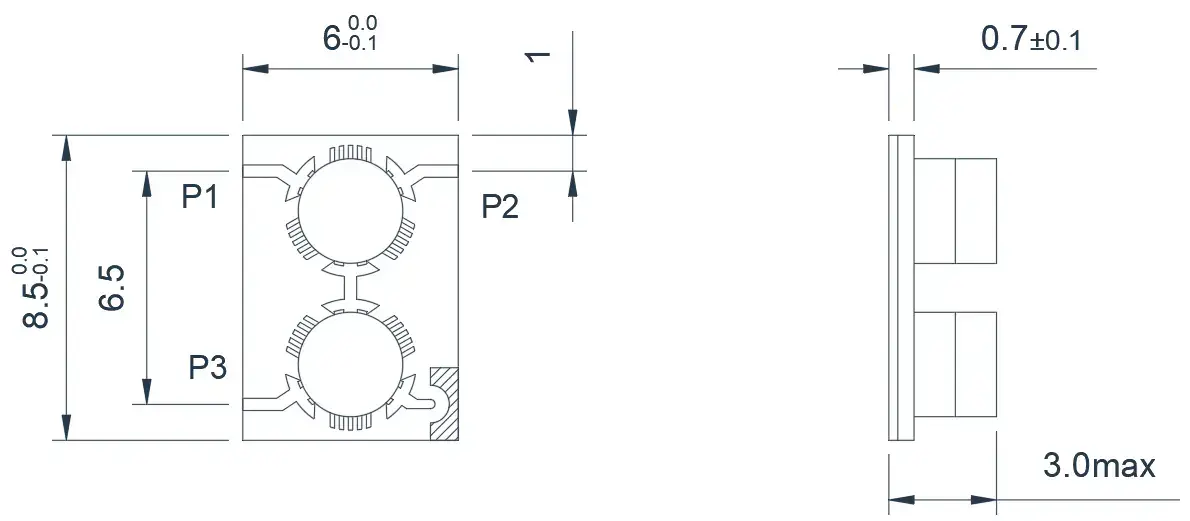

8.5~10.5GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, X-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. 4x8mm ürünlerle karşılaştırıldığında daha yüksek güç toleransına, daha geniş ürün bant genişliğine ve artırılmış dahili yük güç toleransına sahiptir. Frekans bandı ve port gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA85T105G-M⬇
8.5~10.5
FULL
0.4(P1-P2)
0.8(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/3
Clockwise
HMDHB85T105G-M⬇
8.5~10.5
FULL
0.4(P1-P2)
0.8(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/3
Counter Clockwise

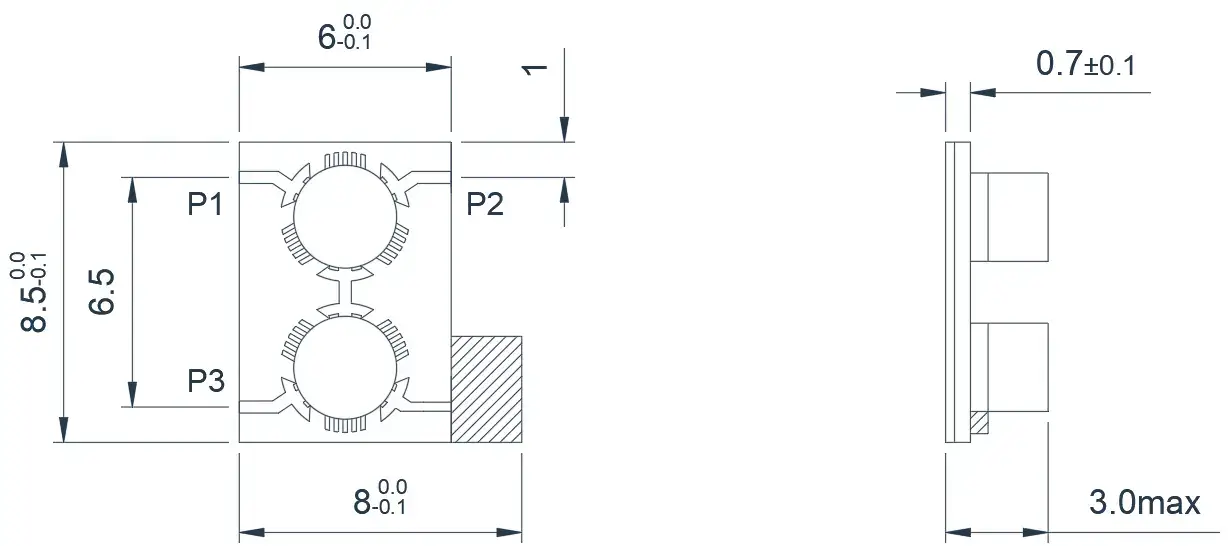

8.5~10.5GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, X-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. HMDHA85T105G-M modeli temel alınarak tasarlanmıştır ve yansıyan gücü artırmak için harici bir yük içerir. Frekans bandı ve port gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA85T105G-MR⬇
8.5~10.5
FULL
0.4(P1-P2)
0.8(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Clockwise
HMDHB85T105G-MR⬇
8.5~10.5
FULL
0.4(P1-P2)
0.8(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Counter Clockwise
15.0~17.7GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, Ku-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. Ku-band içinde, dar bantlı tek döngülü tasarım 3.5x3.5mm boyuta ulaşır; bu boyut Ku-band için zaten sınır seviyesindedir. Ku-band Çift Bağlantılı Mikroşerit Sirkülatör de boyut sınırındadır. Ancak güç taşıma kapasitesi açısından bazı ödünler vardır ve dahili yükleri yerleştirmek için ekstra alan yoktur. Frekans bandı gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA150T170G-MR⬇
15.0~17.0
FULL
0.4(P1-P2)
0.75(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Clockwise
HMDHB150T170G--MR⬇
15.0~17.0
FULL
0.4(P1-P2)
0.75(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Counter Clockwise
15.0~17.0GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, Ku-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. Bu tasarım, dahili yükleri barındırırken anten portunun merkez hizalamasına olanak tanır, ancak bir miktar güç taşıma kapasitesinden ödün verir. Frekans bandı gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDYA150T170G-M⬇
15.0~17.0
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Clockwise
HMDHB150T170G--MR⬇
15.0~17.0
FULL
0.4(P1-P2)
0.75(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Counter Clockwise
HMDYA157T177G-M⬇
15.7~17.7
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Clockwise
HMDYB157T177G-M⬇
15.7~17.7
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Aşağıdaki ürünler, C-band için Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. Genel boyutu etkili şekilde azaltan HMCTA50T60G-M Minyatürleştirilmiş Sirkülatör yerleşimi kullanılarak tasarlanmıştır. Frekans bantları, güç ve boyut gereksinimlerinize göre özelleştirme mevcuttur.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HMDHA50T60G-MR⬇ |
5.0~6.0 |
FULL |
0.5(P1-P2) 1.0(P2-P3) |
18.0(P2-P1) 30.0(P3-P2) |
1.35 | -55~+85 | 20/10/10 | Clockwise |
| HMDHB50T60G-MR⬇ |
5.0~6.0 |
FULL |
0.5(P1-P2) 1.0(P2-P3) |
18.0(P2-P1) 30.0(P3-P2) |
1.35 | -55~+85 | 20/10/10 | Counter Clockwise |
9.0~10.0GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, X-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. X-band içinde, 4x4mm boyutunda dar bantlı tek döngülü bir yapı elde edilebilir; bu boyut X-band için zaten sınır seviyesindedir. X-band Çift Bağlantılı Sirkülatör de boyut sınırındadır, ancak teknik özellikler ve güç toleransı açısından bazı ödünler vardır. Frekans bantları ve port yapılandırmaları gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA90T100G-M⬇
9.0~10.0
FULL
0.5(P1-P2)
1.0(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
10/5/1
Clockwise
HMDHB90T100G-M⬇
9.0~10.0
FULL
0.5(P1-P2)
1.0(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
10/5/1
Counter Clockwise
9.0~10.0GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, X-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. HMDHA90T100G-M modeli temel alınarak tasarlanmıştır ve yansıyan gücü artırmak için harici bir yük içerir. Frekans bandı ve port gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA90T100G-MR⬇
9.0~10.0
FULL
0.5(P1-P2)
1.0(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
10/5/10
Clockwise
HMDHB90T100G-MR⬇
9.0~10.0
FULL
0.5(P1-P2)
1.0(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
10/5/10
Counter Clockwise
8.5~10.5GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, X-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. 4x8mm ürünlerle karşılaştırıldığında daha yüksek güç toleransına, daha geniş ürün bant genişliğine ve artırılmış dahili yük güç toleransına sahiptir. Frekans bandı ve port gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA85T105G-M⬇
8.5~10.5
FULL
0.4(P1-P2)
0.8(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/3
Clockwise
HMDHB85T105G-M⬇
8.5~10.5
FULL
0.4(P1-P2)
0.8(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/3
Counter Clockwise
8.5~10.5GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, X-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. HMDHA85T105G-M modeli temel alınarak tasarlanmıştır ve yansıyan gücü artırmak için harici bir yük içerir. Frekans bandı ve port gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA85T105G-MR⬇
8.5~10.5
FULL
0.4(P1-P2)
0.8(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Clockwise
HMDHB85T105G-MR⬇
8.5~10.5
FULL
0.4(P1-P2)
0.8(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Counter Clockwise
15.0~17.7GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, Ku-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. Ku-band içinde, dar bantlı tek döngülü tasarım 3.5x3.5mm boyuta ulaşır; bu boyut Ku-band için zaten sınır seviyesindedir. Ku-band Çift Bağlantılı Mikroşerit Sirkülatör de boyut sınırındadır. Ancak güç taşıma kapasitesi açısından bazı ödünler vardır ve dahili yükleri yerleştirmek için ekstra alan yoktur. Frekans bandı gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA150T170G-MR⬇
15.0~17.0
FULL
0.4(P1-P2)
0.75(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Clockwise
HMDHB150T170G--MR⬇
15.0~17.0
FULL
0.4(P1-P2)
0.75(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Counter Clockwise
15.0~17.0GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, Ku-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. Bu tasarım, dahili yükleri barındırırken anten portunun merkez hizalamasına olanak tanır, ancak bir miktar güç taşıma kapasitesinden ödün verir. Frekans bandı gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDYA150T170G-M⬇
15.0~17.0
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Clockwise
HMDHB150T170G--MR⬇
15.0~17.0
FULL
0.4(P1-P2)
0.75(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Counter Clockwise
HMDYA157T177G-M⬇
15.7~17.7
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Clockwise
HMDYB157T177G-M⬇
15.7~17.7
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Aşağıdaki ürünler, X-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. X-band içinde, 4x4mm boyutunda dar bantlı tek döngülü bir yapı elde edilebilir; bu boyut X-band için zaten sınır seviyesindedir. X-band Çift Bağlantılı Sirkülatör de boyut sınırındadır, ancak teknik özellikler ve güç toleransı açısından bazı ödünler vardır. Frekans bantları ve port yapılandırmaları gereksinimlerinize göre özelleştirme mevcuttur.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HMDHA90T100G-M⬇ |
9.0~10.0 |
FULL |
0.5(P1-P2) 1.0(P2-P3) |
18.0(P2-P1) 30.0(P3-P2) |
1.25 | -55~+85 | 10/5/1 | Clockwise |
| HMDHB90T100G-M⬇ |
9.0~10.0 |
FULL |
0.5(P1-P2) 1.0(P2-P3) |
18.0(P2-P1) 30.0(P3-P2) |
1.25 | -55~+85 | 10/5/1 | Counter Clockwise |
9.0~10.0GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, X-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. HMDHA90T100G-M modeli temel alınarak tasarlanmıştır ve yansıyan gücü artırmak için harici bir yük içerir. Frekans bandı ve port gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA90T100G-MR⬇
9.0~10.0
FULL
0.5(P1-P2)
1.0(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
10/5/10
Clockwise
HMDHB90T100G-MR⬇
9.0~10.0
FULL
0.5(P1-P2)
1.0(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
10/5/10
Counter Clockwise
8.5~10.5GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, X-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. 4x8mm ürünlerle karşılaştırıldığında daha yüksek güç toleransına, daha geniş ürün bant genişliğine ve artırılmış dahili yük güç toleransına sahiptir. Frekans bandı ve port gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA85T105G-M⬇
8.5~10.5
FULL
0.4(P1-P2)
0.8(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/3
Clockwise
HMDHB85T105G-M⬇
8.5~10.5
FULL
0.4(P1-P2)
0.8(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/3
Counter Clockwise
8.5~10.5GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, X-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. HMDHA85T105G-M modeli temel alınarak tasarlanmıştır ve yansıyan gücü artırmak için harici bir yük içerir. Frekans bandı ve port gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA85T105G-MR⬇
8.5~10.5
FULL
0.4(P1-P2)
0.8(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Clockwise
HMDHB85T105G-MR⬇
8.5~10.5
FULL
0.4(P1-P2)
0.8(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Counter Clockwise
15.0~17.7GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, Ku-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. Ku-band içinde, dar bantlı tek döngülü tasarım 3.5x3.5mm boyuta ulaşır; bu boyut Ku-band için zaten sınır seviyesindedir. Ku-band Çift Bağlantılı Mikroşerit Sirkülatör de boyut sınırındadır. Ancak güç taşıma kapasitesi açısından bazı ödünler vardır ve dahili yükleri yerleştirmek için ekstra alan yoktur. Frekans bandı gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA150T170G-MR⬇
15.0~17.0
FULL
0.4(P1-P2)
0.75(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Clockwise
HMDHB150T170G--MR⬇
15.0~17.0
FULL
0.4(P1-P2)
0.75(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Counter Clockwise
15.0~17.0GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, Ku-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. Bu tasarım, dahili yükleri barındırırken anten portunun merkez hizalamasına olanak tanır, ancak bir miktar güç taşıma kapasitesinden ödün verir. Frekans bandı gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDYA150T170G-M⬇
15.0~17.0
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Clockwise
HMDHB150T170G--MR⬇
15.0~17.0
FULL
0.4(P1-P2)
0.75(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Counter Clockwise
HMDYA157T177G-M⬇
15.7~17.7
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Clockwise
HMDYB157T177G-M⬇
15.7~17.7
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Aşağıdaki ürünler, X-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. HMDHA90T100G-M modeli temel alınarak tasarlanmıştır ve yansıyan gücü artırmak için harici bir yük içerir. Frekans bandı ve port gereksinimlerinize göre özelleştirme mevcuttur.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HMDHA90T100G-MR⬇ |
9.0~10.0 |
FULL |
0.5(P1-P2) 1.0(P2-P3) |
18.0(P2-P1) 30.0(P3-P2) |
1.25 | -55~+85 | 10/5/10 | Clockwise |
| HMDHB90T100G-MR⬇ |
9.0~10.0 |
FULL |
0.5(P1-P2) 1.0(P2-P3) |
18.0(P2-P1) 30.0(P3-P2) |
1.25 | -55~+85 | 10/5/10 | Counter Clockwise |
8.5~10.5GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, X-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. 4x8mm ürünlerle karşılaştırıldığında daha yüksek güç toleransına, daha geniş ürün bant genişliğine ve artırılmış dahili yük güç toleransına sahiptir. Frekans bandı ve port gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA85T105G-M⬇
8.5~10.5
FULL
0.4(P1-P2)
0.8(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/3
Clockwise
HMDHB85T105G-M⬇
8.5~10.5
FULL
0.4(P1-P2)
0.8(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/3
Counter Clockwise
8.5~10.5GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, X-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. HMDHA85T105G-M modeli temel alınarak tasarlanmıştır ve yansıyan gücü artırmak için harici bir yük içerir. Frekans bandı ve port gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA85T105G-MR⬇
8.5~10.5
FULL
0.4(P1-P2)
0.8(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Clockwise
HMDHB85T105G-MR⬇
8.5~10.5
FULL
0.4(P1-P2)
0.8(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Counter Clockwise
15.0~17.7GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, Ku-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. Ku-band içinde, dar bantlı tek döngülü tasarım 3.5x3.5mm boyuta ulaşır; bu boyut Ku-band için zaten sınır seviyesindedir. Ku-band Çift Bağlantılı Mikroşerit Sirkülatör de boyut sınırındadır. Ancak güç taşıma kapasitesi açısından bazı ödünler vardır ve dahili yükleri yerleştirmek için ekstra alan yoktur. Frekans bandı gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA150T170G-MR⬇
15.0~17.0
FULL
0.4(P1-P2)
0.75(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Clockwise
HMDHB150T170G--MR⬇
15.0~17.0
FULL
0.4(P1-P2)
0.75(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Counter Clockwise
15.0~17.0GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, Ku-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. Bu tasarım, dahili yükleri barındırırken anten portunun merkez hizalamasına olanak tanır, ancak bir miktar güç taşıma kapasitesinden ödün verir. Frekans bandı gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDYA150T170G-M⬇
15.0~17.0
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Clockwise
HMDHB150T170G--MR⬇
15.0~17.0
FULL
0.4(P1-P2)
0.75(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Counter Clockwise
HMDYA157T177G-M⬇
15.7~17.7
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Clockwise
HMDYB157T177G-M⬇
15.7~17.7
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Aşağıdaki ürünler, X-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. 4x8mm ürünlerle karşılaştırıldığında daha yüksek güç toleransına, daha geniş ürün bant genişliğine ve artırılmış dahili yük güç toleransına sahiptir. Frekans bandı ve port gereksinimlerinize göre özelleştirme mevcuttur.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HMDHA85T105G-M⬇ |
8.5~10.5 |
FULL |
0.4(P1-P2) 0.8(P2-P3) |
18.0(P2-P1) 30.0(P3-P2) |
1.25 | -55~+85 | 20/10/3 | Clockwise |
| HMDHB85T105G-M⬇ |
8.5~10.5 |
FULL |
0.4(P1-P2) 0.8(P2-P3) |
18.0(P2-P1) 30.0(P3-P2) |
1.25 | -55~+85 | 20/10/3 | Counter Clockwise |
8.5~10.5GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, X-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. HMDHA85T105G-M modeli temel alınarak tasarlanmıştır ve yansıyan gücü artırmak için harici bir yük içerir. Frekans bandı ve port gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA85T105G-MR⬇
8.5~10.5
FULL
0.4(P1-P2)
0.8(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Clockwise
HMDHB85T105G-MR⬇
8.5~10.5
FULL
0.4(P1-P2)
0.8(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Counter Clockwise
15.0~17.7GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, Ku-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. Ku-band içinde, dar bantlı tek döngülü tasarım 3.5x3.5mm boyuta ulaşır; bu boyut Ku-band için zaten sınır seviyesindedir. Ku-band Çift Bağlantılı Mikroşerit Sirkülatör de boyut sınırındadır. Ancak güç taşıma kapasitesi açısından bazı ödünler vardır ve dahili yükleri yerleştirmek için ekstra alan yoktur. Frekans bandı gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA150T170G-MR⬇
15.0~17.0
FULL
0.4(P1-P2)
0.75(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Clockwise
HMDHB150T170G--MR⬇
15.0~17.0
FULL
0.4(P1-P2)
0.75(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Counter Clockwise
15.0~17.0GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, Ku-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. Bu tasarım, dahili yükleri barındırırken anten portunun merkez hizalamasına olanak tanır, ancak bir miktar güç taşıma kapasitesinden ödün verir. Frekans bandı gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDYA150T170G-M⬇
15.0~17.0
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Clockwise
HMDHB150T170G--MR⬇
15.0~17.0
FULL
0.4(P1-P2)
0.75(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Counter Clockwise
HMDYA157T177G-M⬇
15.7~17.7
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Clockwise
HMDYB157T177G-M⬇
15.7~17.7
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı

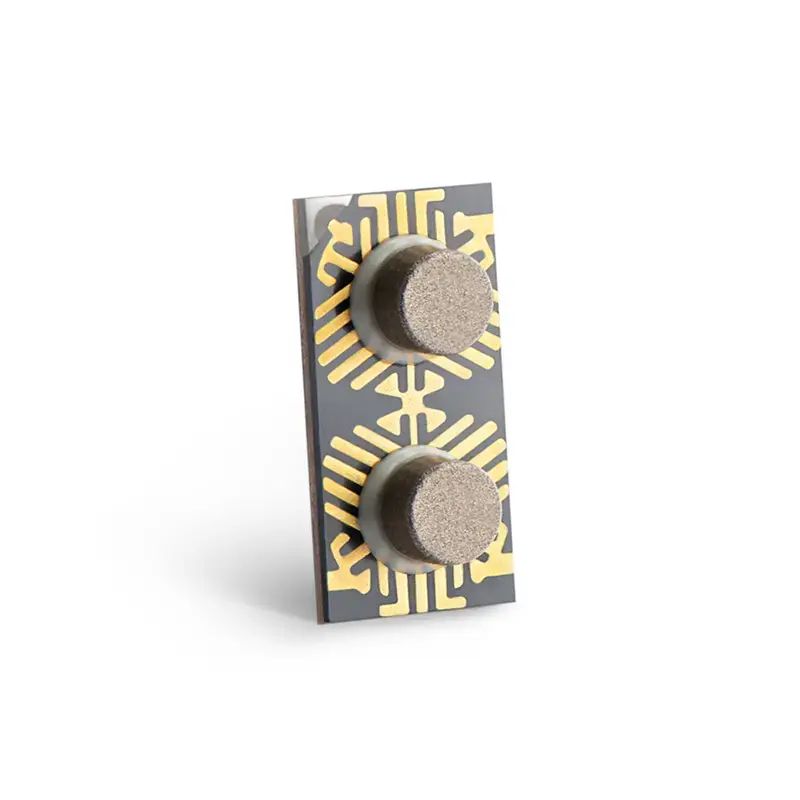

Aşağıdaki ürünler, X-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. HMDHA85T105G-M modeli temel alınarak tasarlanmıştır ve yansıyan gücü artırmak için harici bir yük içerir. Frekans bandı ve port gereksinimlerinize göre özelleştirme mevcuttur.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HMDHA85T105G-MR⬇ |
8.5~10.5 |
FULL |
0.4(P1-P2) 0.8(P2-P3) |
18.0(P2-P1) 30.0(P3-P2) |
1.25 | -55~+85 | 20/10/10 | Clockwise |
| HMDHB85T105G-MR⬇ |
8.5~10.5 |
FULL |
0.4(P1-P2) 0.8(P2-P3) |
18.0(P2-P1) 30.0(P3-P2) |
1.25 | -55~+85 | 20/10/10 | Counter Clockwise |
15.0~17.7GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, Ku-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. Ku-band içinde, dar bantlı tek döngülü tasarım 3.5x3.5mm boyuta ulaşır; bu boyut Ku-band için zaten sınır seviyesindedir. Ku-band Çift Bağlantılı Mikroşerit Sirkülatör de boyut sınırındadır. Ancak güç taşıma kapasitesi açısından bazı ödünler vardır ve dahili yükleri yerleştirmek için ekstra alan yoktur. Frekans bandı gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA150T170G-MR⬇
15.0~17.0
FULL
0.4(P1-P2)
0.75(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Clockwise
HMDHB150T170G--MR⬇
15.0~17.0
FULL
0.4(P1-P2)
0.75(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/10
Counter Clockwise
15.0~17.0GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, Ku-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. Bu tasarım, dahili yükleri barındırırken anten portunun merkez hizalamasına olanak tanır, ancak bir miktar güç taşıma kapasitesinden ödün verir. Frekans bandı gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDYA150T170G-M⬇
15.0~17.0
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Clockwise
HMDHB150T170G--MR⬇
15.0~17.0
FULL
0.4(P1-P2)
0.75(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Counter Clockwise
HMDYA157T177G-M⬇
15.7~17.7
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Clockwise
HMDYB157T177G-M⬇
15.7~17.7
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Aşağıdaki ürünler, Ku-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. Ku-band içinde, dar bantlı tek döngülü tasarım 3.5x3.5mm boyuta ulaşır; bu boyut Ku-band için zaten sınır seviyesindedir. Ku-band Çift Bağlantılı Mikroşerit Sirkülatör de boyut sınırındadır. Ancak güç taşıma kapasitesi açısından bazı ödünler vardır ve dahili yükleri yerleştirmek için ekstra alan yoktur. Frekans bandı gereksinimlerinize göre özelleştirme mevcuttur.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HMDHA150T170G-MR⬇ |
15.0~17.0 |
FULL |
0.4(P1-P2) 0.75(P2-P3) |
20.0(P2-P1) 30.0(P3-P2) |
1.25 | -55~+85 | 20/10/10 | Clockwise |
| HMDHB150T170G--MR⬇ |
15.0~17.0 |
FULL |
0.4(P1-P2) 0.75(P2-P3) |
20.0(P2-P1) 30.0(P3-P2) |
1.25 | -55~+85 | 20/10/10 | Counter Clockwise |
15.0~17.0GHz Minyatürleştirilmiş Çift Bağlantılı Mikroşerit Sirkülatör
Ürün Genel Bakışı
Aşağıdaki ürünler, Ku-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. Bu tasarım, dahili yükleri barındırırken anten portunun merkez hizalamasına olanak tanır, ancak bir miktar güç taşıma kapasitesinden ödün verir. Frekans bandı gereksinimlerinize göre özelleştirme mevcuttur.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDYA150T170G-M⬇
15.0~17.0
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Clockwise
HMDHB150T170G--MR⬇
15.0~17.0
FULL
0.4(P1-P2)
0.75(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Counter Clockwise
HMDYA157T177G-M⬇
15.7~17.7
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Clockwise
HMDYB157T177G-M⬇
15.7~17.7
FULL
0.4(P1-P2)
0.8(P2-P3)
20.0(P2-P1)
30.0(P3-P2)
1.25
-55~+85
20/10/2
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
Ürün Genel Bakışı
Aşağıdaki ürünler, Ku-band Minyatürleştirilmiş Mikroşerit Çift Bağlantılı Sirkülatörlerdir. Bu tasarım, dahili yükleri barındırırken anten portunun merkez hizalamasına olanak tanır, ancak bir miktar güç taşıma kapasitesinden ödün verir. Frekans bandı gereksinimlerinize göre özelleştirme mevcuttur.
| Model | Frekans(GHz) | BW Maks | Ekleme kaybı(dB) Maks | İzolasyon(dB)Min | VSWR Maks | çalışma sıcaklığı(℃ ) | PK/CW/RP(Watt) | Yön |
|---|---|---|---|---|---|---|---|---|
| HMDYA150T170G-M⬇ |
15.0~17.0 |
FULL |
0.4(P1-P2) 0.8(P2-P3) |
20.0(P2-P1) 30.0(P3-P2) |
1.25 | -55~+85 | 20/10/2 | Clockwise |
| HMDHB150T170G--MR⬇ |
15.0~17.0 |
FULL |
0.4(P1-P2) 0.75(P2-P3) |
20.0(P2-P1) 30.0(P3-P2) |
1.25 | -55~+85 | 20/10/2 | Counter Clockwise |
| HMDYA157T177G-M⬇ |
15.7~17.7 |
FULL |
0.4(P1-P2) 0.8(P2-P3) |
20.0(P2-P1) 30.0(P3-P2) |
1.25 | -55~+85 | 20/10/2 | Clockwise |
| HMDYB157T177G-M⬇ |
15.7~17.7 |
FULL |
0.4(P1-P2) 0.8(P2-P3) |
20.0(P2-P1) 30.0(P3-P2) |
1.25 | -55~+85 | 20/10/2 | Counter Clockwise |
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
