SMT Mikrodalga Çift Bağlantılı Sirkülatör
- SMT Mikrodalga Çift Bağlantılı Sirkülatör, yüzeye montaj montajlarına sorunsuz entegrasyon için tasarlanmış çok yönlü ve kompakt bir bileşendir.
Elektriksel Performans Tablosu ve Ürün Görünümü

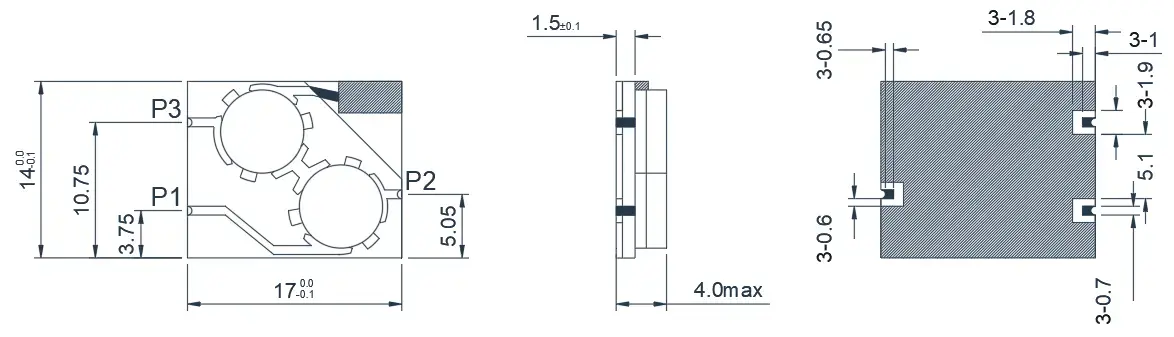

5.0~6.0GHz SMT Mikrodalga Çift Bağlantılı Sirkülatör
Ürün Genel Bakışı
Burada, yüzeye montaj teknolojisi kullanılarak kolay kurulum için tasarlanmış bir C-band Yüzeye Montaj Teknolojisi Mikroşerit Çift Bağlantılı Sirkülatör yer almaktadır. Ürün, frekans bandı, bant genişliği, boyutlar ve port konumları gereksinimlerinize göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHA50T60G-R⬇
5.0~6.0
FULL
0.5(P1-P2)
0.9(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.35
-55~+85
30/15/10
Clockwise
HMDHB50T60G-R⬇
5.0~6.0
FULL
0.5(P1-P2)
0.9(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.35
-55~+85
30/15/10
Counter Clockwise

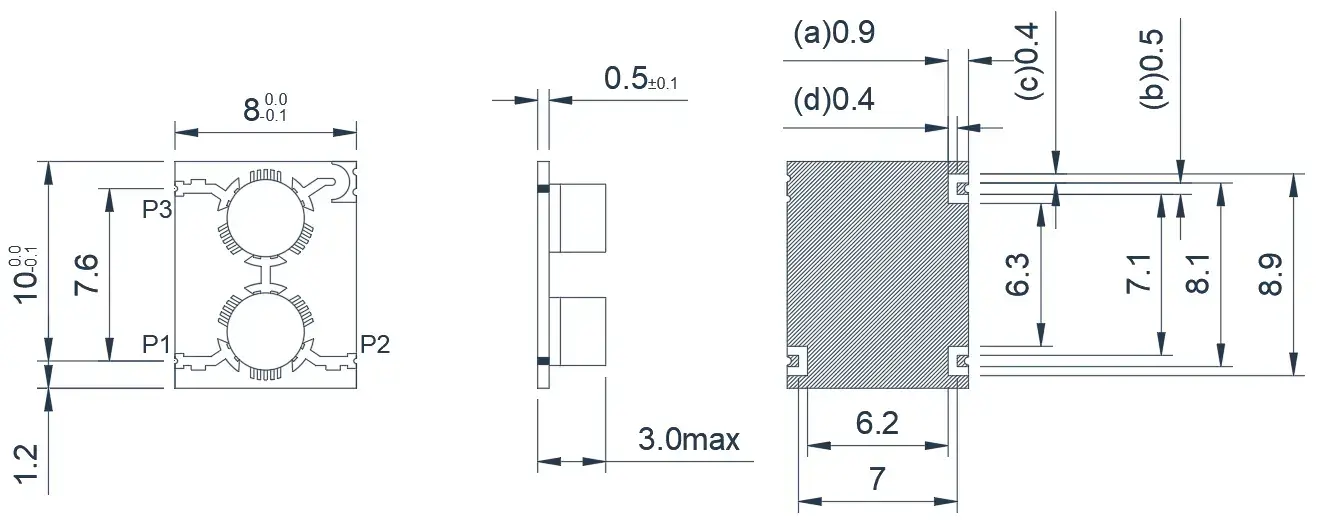

8.5~10.5GHz SMT Mikrodalga Çift Bağlantılı Sirkülatör
Ürün Genel Bakışı
Burada, yüzeye montaj teknolojisi kullanılarak kolay kurulum için tasarlanmış bir X-band Yüzeye Montaj Teknolojisi Mikroşerit Çift Bağlantılı Sirkülatör yer almaktadır. Ürün, frekans bandı, bant genişliği, boyutlar ve port konumları gereksinimlerinize göre özelleştirilebilir.
Model
Frekans(GHz)
BW Maks
Ekleme kaybı(dB) Maks
İzolasyon(dB)Min
VSWR Maks
çalışma sıcaklığı(℃ )
PK/CW/RP(Watt)
Yön
HMDHE85T105G⬇
8.5~10.5
FULL
0.45(P1-P2)
0.9(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.3
-55~+85
20/10/2
Clockwise
HMDHF85T105G⬇
8.5~10.5
FULL
0.45(P1-P2)
0.9(P2-P3)
18.0(P2-P1)
30.0(P3-P2)
1.35
-55~+85
20/10/2
Counter Clockwise
HzBeat Hakkında
HzBeat, RF sirkülatörler ve izolatörler konusunda uzmanlaşmış lider bir RF bileşen üreticisidir; küresel RF sirkülatör ve izolatör tedarikçisi olarak (20MHz–200GHz), iletişim sistemleri, radar, uydu ve tıbbi görüntüleme için mikroşerit, drop-in, koaksiyel ve dalga kılavuzu çözümleri sunuyoruz.
Ayrıntılı teknik dokümantasyon, numune talepleri veya özelleştirme ihtiyaçları için lütfen bizimle iletişime geçmekten çekinmeyin. — Tasarımınız için doğru çözümleri almanızı sağlamak üzere 24 hours içinde yanıt veririz.
Özelleştirme & Seçim Kılavuzu
- Çalışma Bandı:Sisteminizin gerektirdiği tüm frekansları kapsadığından emin olun.
- Güç Taşıma Kapasitesi:Sisteminizin iletim gücüne (ortalama ve tepe) göre seçin ve belirli bir marj bırakın.
- Performans Gereksinimleri:Ekleme Kaybı, İzolasyon ve VSWR/Geri Dönüş Kaybı için özel gereksinimleri tanımlayın.
- Çevresel Koşullar:Çalışma sıcaklığı aralığı, titreşim, nem vb. faktörleri dikkate alın.
- Maliyet ve Teslimat:Performans gereksinimlerini karşılarken maliyet ve proje zaman çizelgesini dengeleyin.
Neden Ürünümüzü Seçmelisiniz
- Derin Teknik Uzmanlık:Ferrit malzemeler ve mikrodalga manyetikleri alanında 18 yıldan fazla R&D deneyimine sahibiz.
- Tam Otomatik Üretim Hatları:Her birimde tutarlı mükemmellik ve güvenilirlik sağlar.
- Profesyonel Uygulama Desteği:Mühendislik ekibimiz zamanında teknik seçim, özelleştirme ve arıza analizi hizmetleri sağlar.
- Rekabetçi Fiyatlandırma ve Teslim Süreleri:Seri üretimden gelen ölçek ekonomileri, siparişlerinize hızlı yanıt vermemizi sağlar.
Sorularınız mı var? Mesaj yoluyla bize ulaşmaktan çekinmeyin.
Bize frekans bandını, hedef IL/İzolasyon/VSWR değerlerini, güç seviyesini ve zaman çizelgesini iletin — en uygun topolojiyi eşleştirip S-parametrelerini sunacağız. 24 saat içinde sizinle iletişime geçeceğiz.
